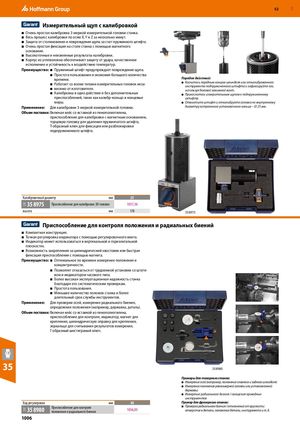

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1005

Предыдущая страница Следующая страница

Навигация

31E31E RUE 52 ​  Измерительный щуп с калибровкой ■ Очень простая калибровка 3-мерной измерительной головки станка. ■ Весь процесс калибровки по осям X, Y и Z за несколько минут. ■ Защита от столкновения и повреждения щупа за счет пружинного штифта. ■ Очень простая фиксация на столе станка с помощью магнитного основания. ■ Высокоточные и неизменные результаты калибровки. ■ Корпус из углеволокна обеспечивает защиту от удара, качественное исполнение и устойчивость к воздействию температур. Преимущество: ■ Пружинный штифт предупреждает повреждение щупа. ■ Простота пользования и экономия большого количества времени. Порядок действий: ■ Работает со всеми типами измерительных головок неза-■висимо от изготовителя.■ Коснитесь передним концом шпинделя или откалиброванногоинструмента подпружиненного штифта и зафиксируйте его,используя боковой зажимной винт. ■ Калибровка в одно действие и без дополнительных ■ Прикоснитесь измерительным щупом к подпружиненному приспособлений, таких как калибр-кольцо и концевые штифту. меры. ■ Отвинтите штифт и откалибруйте головка по внутреннему Применение: Для калибровки 3-мерной измерительной головки. диаметру встроенного установочного кольца – ⌀ 25 мм. Объем поставки: Включая кейс со вставкой из пенополиэтилена, приспособление для калибровки с магнитным основанием, торцовую головку для удаления пружинчатого штифта, Т-образный ключ для фиксации или разблокировки подпружиненного штифта. Калибровочный диаметр мм 25 35 8975 Приспособление для калибровки 3D головки 1037,36 высота мм 178 35 8975 ​  Приспособление для контроля положения и радиальных биений ■ Компактная конструкция. ■ Точная регулировка индикатора с помощью регулировочного винта. ■ Индикатор может использоваться в вертикальной и горизонтальной плоскостях. ■ Возможность закрепления за цилиндрический хвостовик или быстрая фиксация приспособления с помощью магнита. Преимущество: ■ Оптимальное по времени измерение положения и концентричности. ■ Позволяет отказаться от трудоемкой установки со штати- вом и индикатором часового типа. ■ Более высокая эксплуатационная надежность станка благодаря его систематическим проверкам. ■ Простота пользования. ■ Меньшее количество поломок станка и более длительный срок службы инструментов. Применение: Для проверки осей, измерения радиального биения, определения положения (например, державка, деталь). Объем поставки: Включая кейс со вставкой из пенополиэтилена, приспособление для контроля, индикатор, магнит для крепления, цилиндрическую оправку для крепления, зеркальце для считывания результатов измерения, Г-образный шестиграный ключ. 35 ​ 35 8980 Примеры для токарного станка: ■ Измерение осей (например, положение главного и заднего шпинделя) ■ Измерение положения револьверной головки или установленной державки ■ Измерение радиального биения / смещения приводных инструментов Ход регулировки мм 30 Пример для фрезерного станка: 35 8980 Приспособление для контроляположения и радиального биения1056,05 ■ Проверка радиального биения / отклонений от круглости:отверстие в детали, положение детали, инструмента и т. д. 1006
