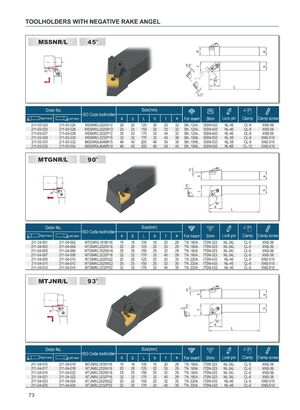

ДЕРЖАВКИ С ОТРИЦАТЕЛЬНЫМ ПЕРЕДНИМ УГЛОМ
MSSNR/L 45°
| Order No. (правая) | Order No. (левая) | ISO Code державки | Для пластины | Прокладка | Фиксирующий штифт | Прижим | Винт прижима |
|---|---|---|---|---|---|---|---|
| 211-03-023 | 211-03-024 | MSSNR/L2020K12 | SN..1204.. | ISSN-433 | NL-46 | CL-9 | XNS-59 |
| 211-03-025 | 211-03-026 | MSSNR/L2525M12 | SN..1204.. | ISSN-433 | NL-46 | CL-9 | XNS-59 |
| 211-03-027 | 211-03-028 | MSSNR/L3232P12 | SN..1204.. | ISSN-433 | NL-46 | CL-9 | XNS-59 |
| 211-03-029 | 211-03-030 | MSSNR/L3232P15 | SN..1506.. | ISSN-533 | NL-58 | CL-9 | XNS-510 |
| 211-03-031 | 211-03-032 | MSSNR/L4040R15 | SN..1506.. | ISSN-533 | NL-58 | CL-9 | XNS-510 |
| 211-03-033 | 211-03-034 | MSSNR/L4040R19 | SN..1906.. | ISSN-633 | NL-68 | CL-12 | XNS-510 |
| Order No. (правая) | Order No. (левая) | ISO Code державки | Для пластины | Прокладка | Фиксирующий штифт | Прижим | Винт прижима |
|---|---|---|---|---|---|---|---|
| 211-04-001 | 211-04-002 | MTGNR/L1616H16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-003 | 211-04-004 | MTGNR/L2020K16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-005 | 211-04-006 | MTGNR/L2525M16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-007 | 211-04-008 | MTGNR/L3232P16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-009 | 211-04-010 | MTGNR/L2020K22 | TN..2204.. | ITSN-433 | NL-46 | CL-9 | XNS-510 |
| 211-04-011 | 211-04-012 | MTGNR/L2525M22 | TN..2204.. | ITSN-433 | NL-46 | CL-9 | XNS-510 |
| 211-04-013 | 211-04-014 | MTGNR/L3232P22 | TN..2204.. | ITSN-433 | NL-46 | CL-9 | XNS-510 |
| Order No. (правая) | Order No. (левая) | ISO Code державки | Для пластины | Прокладка | Фиксирующий штифт | Прижим | Винт прижима |
|---|---|---|---|---|---|---|---|
| 211-04-015 | 211-04-016 | MTJNR/L1616H16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-017 | 211-04-018 | MTJNR/L2020K16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-019 | 211-04-020 | MTJNR/L2525M16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-021 | 211-04-022 | MTJNR/L3232P16 | TN..1604.. | ITSN-323 | NL-34L | CL-6 | XNS-36 |
| 211-04-023 | 211-04-024 | MTJNR/L2525M22 | TN..2204.. | ITSN-433 | NL-46 | CL-9 | XNS-510 |
| 211-04-025 | 211-04-026 | MTJNR/L3232P22 | TN..2204.. | ITSN-433 | NL-46 | CL-9 | XNS-510 |
