ПРИНАДЛЕЖНОСТИ ДЛЯ ДЕРЖАВОК ИНСТРУМЕНТА

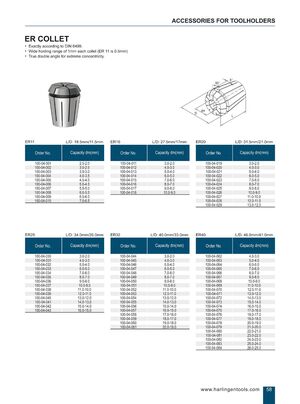

ЦАНГА ER

  • Точно по DIN 6499.
  • Широкий диапазон зажима 1мм на каждую цангу (ER11 — 0.5мм).
  • Истинный двойной угол для максимальной концентричности.

ER 11 — L/D: 18.5мм/11.5мм

Номер заказаДиапазон зажима dm(мм)
100-04-0012.5-2.0
100-04-0023.0-2.5
100-04-0033.5-3.0
100-04-0044.0-3.5
100-04-0054.5-4.0
100-04-0065.0-4.5
100-04-0075.5-5.0
100-04-0086.0-5.5
100-04-0096.5-6.0
100-04-0107.0-6.5

ER 16 — L/D: 27.5мм/17мм

Номер заказаДиапазон зажима dm(мм)
100-04-0113.0-2.0
100-04-0124.0-3.0
100-04-0135.0-4.0
100-04-0146.0-5.0
100-04-0157.0-6.0
100-04-0168.0-7.0
100-04-0179.0-8.0
100-04-01810.0-9.0

ER 20 — L/D: 31.5мм/21.0мм

Номер заказаДиапазон зажима dm(мм)
100-04-0193.0-2.0
100-04-0204.0-3.0
100-04-0215.0-4.0
100-04-0226.0-5.0
100-04-0237.0-6.0
100-04-0248.0-7.0
100-04-0259.0-8.0
100-04-02610.0-9.0
100-04-02711.0-10.0
100-04-02812.0-11.0
100-04-02913.0-12.0

ER 25 — L/D: 34.0мм/26.0мм

Номер заказаДиапазон зажима dm(мм)
100-04-0303.0-2.0
100-04-0314.0-3.0
100-04-0325.0-4.0
100-04-0336.0-5.0
100-04-0347.0-6.0
100-04-0358.0-7.0
100-04-0369.0-8.0
100-04-03710.0-9.0
100-04-03811.0-10.0
100-04-03912.0-11.0
100-04-04013.0-12.0
100-04-04114.0-13.0
100-04-04215.0-14.0
100-04-04316.0-15.0

ER 32 — L/D: 40.0мм/33.0мм

Номер заказаДиапазон зажима dm(мм)
100-04-0443.0-2.0
100-04-0454.0-3.0
100-04-0465.0-4.0
100-04-0476.0-5.0
100-04-0487.0-6.0
100-04-0498.0-7.0
100-04-0509.0-8.0
100-04-05110.0-9.0
100-04-05211.0-10.0
100-04-05312.0-11.0
100-04-05413.0-12.0
100-04-05514.0-13.0
100-04-05615.0-14.0
100-04-05716.0-15.0
100-04-05817.0-16.0
100-04-05918.0-17.0
100-04-06019.0-18.0
100-04-06120.0-19.0

ER 40 — L/D: 46.0мм/41.0мм

Номер заказаДиапазон зажима dm(мм)
100-04-0624.0-3.0
100-04-0635.0-4.0
100-04-0646.0-5.0
100-04-0657.0-6.0
100-04-0668.0-7.0
100-04-0679.0-8.0
100-04-06810.0-9.0
100-04-06911.0-10.0
100-04-07012.0-11.0
100-04-07113.0-12.0
100-04-07214.0-13.0
100-04-07315.0-14.0
100-04-07416.0-15.0
100-04-07517.0-16.0
100-04-07618.0-17.0
100-04-07719.0-18.0
100-04-07820.0-19.0
100-04-07921.0-20.0
100-04-08022.0-21.0
100-04-08123.0-22.0
100-04-08224.0-23.0
100-04-08325.0-24.0
100-04-08426.0-25.0
