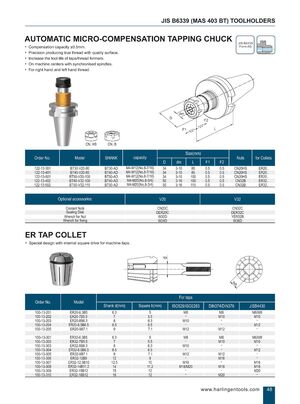

JIS B6339 (MAS 403 BT) ДЕРЖАВКИ ИНСТРУМЕНТА

АВТОМАТИЧЕСКИЙ ПАТРОН ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ С МИКРОКОМПЕНСАЦИЕЙ

JIS B 6339, Form AD

  • Компенсационная способность ±0.5мм.
  • Точное создание резьбы с качественной поверхностью.
  • Увеличивает срок службы метчиков/резьбонакатчиков.
  • На обрабатывающих центрах с синхронизированными шпинделями.
  • Для правой и левой резьбы.
Номер заказаМодельХвостовикДиапазон зажимаКомпенсация +Компенсация -ГайкаДля цанг
122-13-301BT30-V20-80BT30-ADM4-M12 (No.8-7/16)0.50.5CN20HSER20..
122-13-401BT40-V20-85BT40-ADM4-M12 (No.8-7/16)0.50.5CN20HSER20..
122-13-501BT50-V20-100BT50-ADM4-M12 (No.8-7/16)0.50.5CN20HSER20..
122-13-402BT40-V32-100BT40-ADM4-M20(No.8-3/4)0.50.5CN32BER32..
122-13-502BT50-V32-115BT50-ADM4-M20(No.8-3/4)0.50.5CN32BER32..

Дополнительные принадлежности

V20V32
Гайки для СОЖCN20CCN32C
Уплотнительный дискDER20CDER32C
Ключ для гайкиW30DYER32B
Ключ для фиксацииW24DW36D

ЦАНГА ER ДЛЯ МЕТЧИКОВ

Специальная конструкция с внутренним квадратным приводом для машинных метчиков.

Номер заказаМодельХвостовик d(мм)Квадрат b(мм)Для метчиков ISO529/ISO2283DIN374/DIN376JISB4430
100-13-201ER20-6.3B56.35M8M8M6/M8
100-13-202ER20-7B5.575.5M10M10
100-13-203ER20-8B6.386.3M10
100-13-204ER20-8.5B6.58.56.5M12
100-13-205ER20-9B7.197.1M12M12
100-13-301ER32-6.3B56.35M8M8M6/M8
100-13-302ER32-7B5.575.5M10M10
100-13-303ER32-8B6.386.3M10
100-13-304ER32-8.5B6.58.56.5M12
100-13-305ER32-9B7.197.1M12M12
100-13-306ER32-12B9129M16
100-13-307ER32-12.5B1012.510M16M16
100-13-308ER32-14B11.21411.2M18/M20M18M18
100-13-309ER32-15B121512M20
100-13-310ER32-16B121612M20
