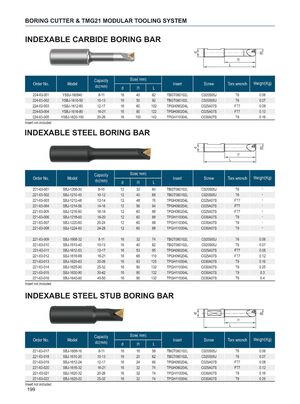

Общий каталог Harlingen 2024 - страница 200
Навигация
Каталог Harlingen самоцентрирующиеся тиски и системы нулевого базирования
Каталог Harlingen системы нулевого базирования
Каталог Harlingen инструмент для пресс-форм 2024
Каталог Harlingen PSC-оправки (CAPTO совместимые)
Каталог Harlingen статические держатели режущих инструментов блочного типа
РАСТОЧНОЙ ИНСТРУМЕНТ И МОДУЛЬНАЯ ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА TMG21
СБОРНАЯ ТВЕРДОСПЛАВНАЯ РАСТОЧНАЯ ОПРАВКА
| Номер заказа | Модель | Диапазон расточки dc (мм) | Размер (мм) | Пластина | Винт | Ключ Torx | Вес (кг) |
|---|---|---|---|---|---|---|---|
| 224-63-001 | YSBJ-160840 | 8-11 | TBGT060102L | C020S05J | T6 | 0.06 | |
| 224-63-002 | YSBJ-1610-50 | 10-13 | TBGT060102L | C020S05J | T6 | 0.07 | |
| 224-63-003 | YSBJ-1612-60 | 12-17 | 102 | TPGH090204L | C025A07S | FT7 | 0.08 |
| 224-63-004 | YSBJ-1616-80 | 16-21 | 122 | TPGH090204L | C025A07S | FT7 | 0.12 |
| 224-63-005 | YSBJ-1620-100 | 20-26 | 142 | TPGH110304L | C030A07S | T9 | 0.16 |
Пластина не входит в комплект.
СБОРНАЯ СТАЛЬНАЯ РАСТОЧНАЯ ОПРАВКА
| Номер заказа | Модель | Диапазон расточки dc (мм) | Пластина | Винт | Ключ Torx | Вес (кг) |
|---|---|---|---|---|---|---|
| 221-63-001 | SBJ-1208-30 | 8-10 | TBGT060102L | C020S05J | T6 | |
| 221-63-002 | SBJ-1210-40 | 10-12 | TBGT060102L | C020S05J | T6 | |
| 221-63-003 | SBJ-1212-48 | 12-14 | TPGH090204L | C025A07S | FT7 | |
| 221-63-004 | SBJ-1214-56 | 14-16 | TPGH090204L | C025A07S | FT7 | |
| 221-63-005 | SBJ-1216-60 | 16-18 | TPGH090204L | C025A07S | FT7 | |
| 221-63-006 | SBJ-1218-60 | 18-20 | TPGH110304L | C030A07S | T9 | |
| 221-63-007 | SBJ-1220-60 | 20-24 | TPGH110304L | C030A07S | T9 | |
| 221-63-008 | SBJ-1224-60 | 24-28 | TPGH110304L | C030A07S | T9 | |
| 221-63-009 | SBJ-1608-32 | 8-11 | TBGT060102L | C020S05J | T6 | 0.06 |
| 221-63-010 | SBJ-1610-40 | 10-13 | TBGT060102L | C020S05J | T6 | 0.07 |
| 221-63-011 | SBJ-1612-53 | 12-17 | TPGH090204L | C025A07S | FT7 | 0.08 |
| 221-63-012 | SBJ-1616-68 | 16-21 | TPGH090204L | C025A07S | FT7 | 0.12 |
| 221-63-013 | SBJ-1620-83 | 20-26 | TPGH110304L | C030A07S | T9 | 0.16 |
| 221-63-014 | SBJ-1625-90 | 25-32 | TPGH110304L | C030A07S | T9 | 0.25 |
| 221-63-015 | SBJ-1630-90 | 30-42 | TPGH110304L | C030A07S | T9 | 0.3 |
| 221-63-016 | SBJ-1640-90 | 40-50 | TPGH110304L | C030A07S | T9 | 0.4 |
Пластина не входит в комплект.
СБОРНАЯ СТАЛЬНАЯ КОРОТКАЯ РАСТОЧНАЯ ОПРАВКА
| Номер заказа | Модель | Диапазон расточки dc (мм) | Пластина | Винт | Ключ Torx | Вес (кг) |
|---|---|---|---|---|---|---|
| 221-63-017 | SBJ-1608-16 | 8-11 | TBGT060102L | C020S05J | T6 | 0.06 |
| 221-63-018 | SBJ-1610-20 | 10-13 | TBGT060102L | C020S05J | T6 | 0.07 |
| 221-63-019 | SBJ-1612-24 | 12-17 | TPGH090204L | C025A07S | FT7 | 0.08 |
| 221-63-020 | SBJ-1616-32 | 16-21 | TPGH090204L | C025A07S | FT7 | 0.12 |
| 221-63-021 | SBJ-1620-32 | 20-26 | TPGH110304L | C030A07S | T9 | 0.16 |
| 221-63-022 | SBJ-1625-32 | 25-32 | TPGH110304L | C030A07S | T9 | 0.25 |
Пластина не входит в комплект.
