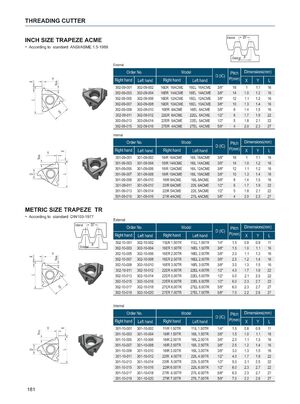

РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ
ДЮЙМОВАЯ ТРАПЕЦЕИДАЛЬНАЯ РЕЗЬБА ACME
- Согласно стандарту ANSI/ASME 1.5-1988
Наружный
| Номер заказа | Модель | ||
|---|---|---|---|
| Правое исполнение | Левое исполнение | Правое исполнение | Левое исполнение |
| 302-09-001 | 302-09-002 | 16ER 16ACME | 16EL 16ACME |
| 302-09-003 | 302-09-004 | 16ER 14ACME | 16EL 14ACME |
| 302-09-005 | 302-09-006 | 16ER 12ACME | 16EL 12ACME |
| 302-09-007 | 302-09-008 | 16ER 10ACME | 16EL 10ACME |
| 302-09-009 | 302-09-010 | 16ER 8ACME | 16EL 8ACME |
| 302-09-011 | 302-09-012 | 22ER 6ACME | 22EL 6ACME |
| 302-09-013 | 302-09-014 | 22ER 5ACME | 22EL 5ACME |
| 302-09-015 | 302-09-016 | 27ER 4ACME | 27EL 4ACME |
Внутренний
| Номер заказа | Модель | Шаг P(мм) | D (IC) | Y | L | ||
|---|---|---|---|---|---|---|---|
| Правое исполнение | Левое исполнение | Правое исполнение | Левое исполнение | ||||
| 301-09-001 | 301-09-002 | 16IR 16ACME | 16IL 16ACME | 3/8" | 16 | 1.1 | 16 |
| 301-09-003 | 301-09-004 | 16IR 14ACME | 16IL 14ACME | 3/8" | 14 | 1.2 | 16 |
| 301-09-005 | 301-09-006 | 16IR 12ACME | 16IL 12ACME | 3/8" | 12 | 1.2 | 16 |
| 301-09-007 | 301-09-008 | 16IR 10ACME | 16IL 10ACME | 3/8" | 10 | 1.4 | 16 |
| 301-09-009 | 301-09-010 | 16IR 8ACME | 16IL 8ACME | 3/8" | 8 | 1.5 | 16 |
| 301-09-011 | 301-09-012 | 22IR 6ACME | 22IL 6ACME | 1/2" | 6 | 1.9 | 22 |
| 301-09-013 | 301-09-014 | 22IR 5ACME | 22IL 5ACME | 1/2" | 5 | 1.8 / 2.1 | 22 |
| 301-09-015 | 301-09-016 | 27IR 4ACME | 27IL 4ACME | 5/8" | 4 | 2.0 / 2.3 | 27 |
МЕТРИЧЕСКАЯ ТРАПЕЦЕИДАЛЬНАЯ РЕЗЬБА TR
- Согласно стандарту DIN103-1977
Наружный / Внутренний, угол 30°
| Номер заказа | Модель | Размеры (мм) | ||
|---|---|---|---|---|
| Правое исполнение | Левое исполнение | Правое исполнение | Левое исполнение | |
| 302-10-001 | 302-10-002 | 11ER 1.50TR | 11EL 1.50TR | |
| 302-10-003 | 302-10-004 | 16ER 1.50TR | 16EL 1.50TR | |
| 302-10-005 | 302-10-006 | 16ER 2.00TR | 16EL 2.00TR | 3/8", 2.0 |
| 302-10-007 | 302-10-008 | 16ER 2.50TR | 16EL 2.50TR | 3/8", 2.5, 1.2, 1.4 |
| 302-10-009 | 302-10-010 | 16ER 3.00TR | 16EL 3.00TR | 3/8", 3.0, 1.3, 1.5 |
| 302-10-011 | 302-10-012 | 22ER 4.00TR | 22EL 4.00TR | 1/2", 4.0, 1.7, 1.9 |
| 302-10-013 | 302-10-014 | 22ER 5.00TR | 22EL 5.00TR | 1/2", 5.0, 2.1, 2.5 |
| 302-10-015 | 302-10-016 | 22ER 6.00TR | 22EL 6.00TR | 1/2", 6.0, 2.3, 2.7 |
| 302-10-017 | 302-10-018 | 27ER 6.00TR | 27EL 6.00TR | 5/8", 6.0, 2.3, 2.7 |
| 302-10-019 | 302-10-020 | 27ER 7.00TR | 27EL 7.00TR | 5/8", 7.0, 2.2, 2.6 |
Внутренний
| Номер заказа | Модель | Шаг P(мм) | D (IC) | Размеры (мм) | ||
|---|---|---|---|---|---|---|
| Правое исполнение | Левое исполнение | Правое исполнение | Левое исполнение | |||
| 301-10-001 | 301-10-002 | 11IR 1.50TR | 11IL 1.50TR | 1/4" | 1.5 | 0.8, 0.9 |
| 301-10-003 | 301-10-004 | 16IR 1.50TR | 16IL 1.50TR | 3/8" | 1.5 | 1.0, 1.1 |
| 301-10-005 | 301-10-006 | 16IR 2.00TR | 16IL 2.00TR | 3/8" | 2.0 | 1.1, 1.3 |
| 301-10-007 | 301-10-008 | 16IR 2.50TR | 16IL 2.50TR | 3/8" | 2.5 | 1.2 |
| 301-10-009 | 301-10-010 | 16IR 3.00TR | 16IL 3.00TR | 3/8" | 3.0 | 1.3 |
| 301-10-011 | 301-10-012 | 22IR 4.00TR | 22IL 4.00TR | 1/2" | 4.0 | 1.7, 1.9 |
| 301-10-013 | 301-10-014 | 22IR 5.00TR | 22IL 5.00TR | 1/2" | 5.0 | 2.1, 2.5 |
| 301-10-015 | 301-10-016 | 22IR 6.00TR | 22IL 6.00TR | 1/2" | 6.0 | 2.3, 2.7 |
| 301-10-017 | 301-10-018 | 27IR 6.00TR | 27IL 6.00TR | 5/8" | 6.0 | 2.3, 2.7 |
| 301-10-019 | 301-10-020 | 27IR 7.00TR | 27IL 7.00TR | 5/8" | 7.0 | 2.2, 2.6 |
