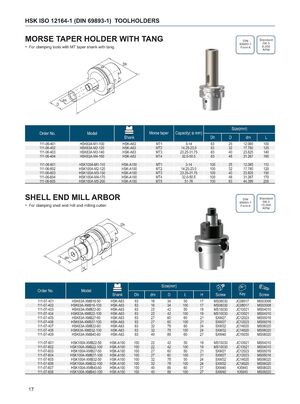

ДЕРЖАТЕЛИ ИНСТРУМЕНТА HSK ISO 12164-1 (DIN 69893-1)

ДЕРЖАТЕЛЬ КОНУСА МОРЗЕ С ХВОСТОВИКОМ

DIN 69893-1, форма A, стандарт G6.3 8 000 об/мин

Для зажима инструмента с конусным хвостовиком MT с хвостовиком (лапкой).

Номер заказа	Модель	Хвостовик	Конус Морзе	Диапазон (диаметр, мм)	Dh	dm	Длина
111-06-401	HSK63A-M1-100	HSK-A63	MT1	3-14	63	12.065	100
111-06-402	HSK63A-M2-120	HSK-A63	MT2	14.25-23.0	63	17.780	120
111-06-403	HSK63A-M3-140	HSK-A63	MT3	23.25-31.75	63	23.825	140
111-06-404	HSK63A-M4-160	HSK-A63	MT4	32.0-50.5	63	31.267	160
111-06-601	HSK100A-M1-110	HSK-A100	MT1	3-14	100	12.065	110
111-06-602	HSK100A-M2-120	HSK-A100	MT2	14.25-23.0	100	17.780	120
111-06-603	HSK100A-M3-150	HSK-A100	MT3	23.25-31.75	100	23.825	150
111-06-604	HSK100A-M4-170	HSK-A100	MT4	32.0-50.5	100	31.267	170
111-06-605	HSK100A-M5-200	HSK-A100	MT5	51-76	100	44.399	200

ОПРАВКА ДЛЯ НАСАДНЫХ ТОРЦЕВЫХ ФРЕЗ

DIN 69893-1, форма A, стандарт G6.3 15 000 об/мин

Для зажима насадной торцевой фрезы и фрезерных головок.

Номер заказа	Модель	Хвостовик			Винт
111-07-401	HSK63A-XMB16-50	HSK-A63	MS08030	JC08017	MS03008
111-07-402	HSK63A-XMB16-100	HSK-A63	MS08030	JC08017	MS03008
111-07-403	HSK63A-XMB22-50	HSK-A63	MS10030	JC10021	MS04010
111-07-404	HSK63A-XMB22-100	HSK-A63	MS10030	JC10021	MS04010
111-07-405	HSK63A-XMB27-60	HSK-A63	SXM27	JC12023	MS05016
111-07-406	HSK63A-XMB27-100	HSK-A63	SXM27	JC12023	MS05016
111-07-407	HSK63A-XMB32-60	HSK-A63	SXM32	JC14020	MS06020
111-07-408	HSK63A-XMB32-100	HSK-A63	SXM32	JC14020	MS06020
111-07-409	HSK63A-XMB40-60	HSK-A63	SXM40	JC16030	MS08020
111-07-601	HSK100A-XMB22-50	HSK-A100	MS10030	JC10021	MS04010
111-07-602	HSK100A-XMB22-100	HSK-A100	MS10030	JC10021	MS04010
111-07-603	HSK100A-XMB27-50	HSK-A100	SXM27	JC12023	MS05016
111-07-604	HSK100A-XMB27-100	HSK-A100	SXM27	JC12023	MS05016
111-07-605	HSK100A-XMB32-50	HSK-A100	SXM32	JC14020	MS06020
111-07-606	HSK100A-XMB32-100	HSK-A100	SXM32	JC14020	MS06020
111-07-607	HSK100A-XMB40-60	HSK-A100	SXM40	KXM40	MS08020
111-07-608	HSK100A-XMB40-100	HSK-A100	SXM40	KXM40	MS08020
