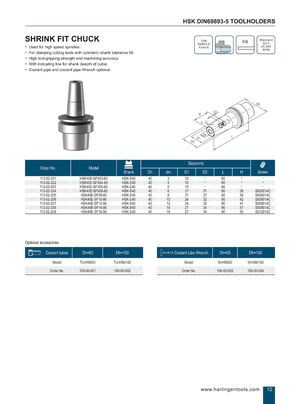

Общий каталог Harlingen 2024 - страница 13
Навигация
Каталог Harlingen самоцентрирующиеся тиски и системы нулевого базирования
Каталог Harlingen системы нулевого базирования
Каталог Harlingen инструмент для пресс-форм 2024
Каталог Harlingen PSC-оправки (CAPTO совместимые)
Каталог Harlingen статические держатели режущих инструментов блочного типа
ДЕРЖАТЕЛИ ИНСТРУМЕНТА HSK DIN69893-5
ТЕРМОПАТРОН
DIN 69893-5, форма E, точность h6, стандарт G2.5 25 000 об/мин
- Используется для высокоскоростных шпинделей.
- Для зажима режущего инструмента с цилиндрическим хвостовиком по допуску h6.
- Высокая прочность зажима инструмента и точность обработки.
- С индикаторной линией глубины хвостовика фрезы.
- Трубка СОЖ и ключ для трубки СОЖ поставляются опционально.
| Номер заказа | Модель | Хвостовик | Диаметр | Ключ |
|---|---|---|---|---|
| 113-02-201 | HSK40E-SFX03-60 | HSK-E40 | 3 | |
| 113-02-202 | HSK40E-SFX04-60 | HSK-E40 | 4 | |
| 113-02-203 | HSK40E-SFX05-60 | HSK-E40 | 5 | |
| 113-02-204 | HSK40E-SFX06-80 | HSK-E40 | 6 | S005014C |
| 113-02-205 | HSK40E-SF08-80 | HSK-E40 | 8 | S006014C |
| 113-02-206 | HSK40E-SF10-80 | HSK-E40 | 10 | S008014C |
| 113-02-207 | HSK40E-SF12-90 | HSK-E40 | 12 | S008014C |
| 113-02-208 | HSK40E-SF14-90 | HSK-E40 | 14 | S008014C |
| 113-02-209 | HSK40E-SF16-90 | HSK-E40 | 16 | S012014C |
Дополнительные аксессуары
| Трубки СОЖ | Dh=63 | Dh=100 |
|---|---|---|
| Модель | TU-HSK63 | TU-HSK100 |
| Номер заказа | 100-00-001 | 100-00-002 |
