РАСТОЧНЫЕ ОПРАВКИ С ПОЛОЖИТЕЛЬНЫМ ПЕРЕДНИМ УГЛОМ

Артикул (правое исполнение)	Артикул (левое исполнение)	ISO код державки	f	Длина	h	Dmin	Для пластины	Винт	Ключ Torx
221-13-001	221-13-002	S10K-STFCR/L11	7	125	9	13	TC..1102..	L60 M2.5x5.2	T8
221-13-003	221-13-004	S12M-STFCR/L11	9	150	11	16	TC..1102..	L60 M2.5x5.2	T8
221-13-005	221-13-006	S16R-STFCR/L11	11	200	15	20	TC..1102..	L60 M2.5x5.2	T8
221-13-007	221-13-008	S20S-STFCR/L16	13	250	18	25	TC..16T3..	L60 M3.5x8.8	T15
221-13-009	221-13-010	S25T-STFCR/L16	17	300	23	32	TC..16T3..	L60 M3.5x8.8	T15
221-13-011	221-13-012	S32U-STFCR/L16	22	350	30	40	TC..16T3..	L60 M3.5x8.8	T15

Артикул (правое исполнение)	Артикул (левое исполнение)	ISO код державки	Резьба охлаждения	Для пластины	Винт	Ключ Torx
225-13-001	225-13-002	A10K-STFCR/L11	-	TC..1102..	L60 M2.5x5.2	T8
225-13-003	225-13-004	A12M-STFCR/L11	1/16"-27NPT	TC..1102..	L60 M2.5x5.2	T8
225-13-005	225-13-006	A16R-STFCR/L11	1/8"-27NPT	TC..1102..	L60 M2.5x5.2	T8
225-13-007	225-13-008	A20S-STFCR/L16	1/8"-27NPT	TC..16T3..	L60 M3.5x8.8	T15
225-13-009	225-13-010	A25T-STFCR/L16	1/4"-18NPT	TC..16T3..	L60 M3.5x8.8	T15

Артикул (правое исполнение)	Артикул (левое исполнение)	ISO код державки	f	Длина	Для пластины	Винт	Ключ Torx
224-13-001	224-13-002	E10M-STFPR/L11	7	150	TP.1103..	L60 M3x6	T9
224-13-003	224-13-004	E12Q-STFPR/L11	9	180	TP.1103..	L60 M3x6	T9
224-13-005	224-13-006	E16R-STFPR/L11	11	200	TP..1103..	L60 M3x6	T9

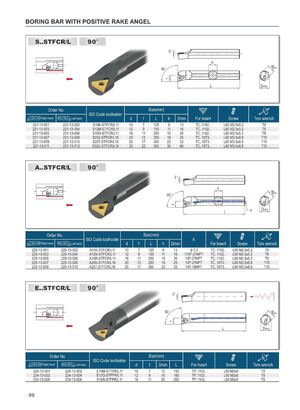

Общий каталог Harlingen 2024 - страница 100
