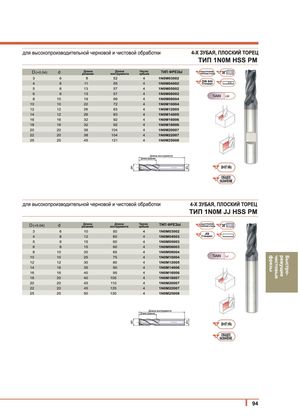

Основной каталог Hanita - страница 96
Навигация
для высокопроизводительной черновой и чистовой обработки 4-Х ЗУБАЯ, ПЛОСКИЙ ТОРЕЦ
ТИП 1N0M HSS РМ
| D(+0.04) | d | Длина резания | Длина инструмента | Число зубьев | ТИП ФРЕЗЫ | ||
| 3 | 6 | 8 | 52 | 4 | 1N0M03002 | ||
| 4 | 6 | 11 | 55 | 4 | 1N0M04002 | ||
| 5 | 6 | 13 | 57 | 4 | 1N0M05002 | ||
| 6 | 6 | 13 | 57 | 4 | 1N0M06002 | ) TiAIN LW | |
| 8 | 10 | 19 | 69 | 4 | 1N0M08004 | ||
| 10 | 10 | 22 | 72 | 4 | 1N0M10004 | ||
| 12 | 12 | 26 | 83 | 4 | 1N0M12005 | ||
| 14 | 12 | 26 | 83 | 4 | 1N0M14005 | ||
| 16 | 16 | 32 | 92 | 4 | 1N0M16006 | ||
| 18 | 16 | 32 | 92 | 4 | 1N0M18006 | ||
| 20 | 20 | 38 | 104 | 4 | 1N0M20007 | ||
| 22 | 20 | 38 | 104 | 4 | 1N0M22007 | ||
| 25 | 25 | 45 | 121 | 4 | 1N0M25008 | ||
| Д Длина реза О | лина инструмента ния тз | 30>STHRM ОБЩЕЕ ^УМЕНИЕ) | о |
для высокопроизводительной черновой и чистовой обработки 4-Х ЗУБАЯ, ПЛОСКИЙ ТОРЕЦ
| D(+0.04) | d | Длина резания | Длина инструмента Число зубьев | ТИП ФРЕЗЫ | ||||
| 3 | 6 | 10 | 50 4 | 1N0M03002 | " | |||
| 4 | 8 | 12 | 60 4 | 1N0M04003 | ^ Ста^ дарт I Д | |||
| 5 | 8 | 15 | 60 4 | 1N0M05003 | ||||
| 6 | 8 | 15 | 60 4 | 1N0M06003 | ||||
| 8 | 10 | 20 | 65 4 | 1N0M08004 | ||||
| 10 | 10 | 25 | 75 4 | 1N0M10004 | ) TiAIN LJ | -8- £ m | ||
| 12 | 12 | 30 | 80 4 | 1N0M12005 | ТЗ 9 Е | з | ||
| 14 | 16 | 35 | 90 4 | 1N0M14006 | з | |||
| 16 | 16 | 40 | 95 4 | 1N0M16006 | ||||
| 18 | 20 | 40 | 105 4 | 1N0M18007 | Ф | |||
| 20 | 20 | 45 | 110 4 | 1N0M20007 | ||||
| 22 | 20 | 45 | 125 4 | 1N0M22007 | ||||
| 25 | 25 | 50 | 130 4 Дли Длина резан | 1N0M25008 на инструмента ия | ||||
| а V | "О | ^ MTHRc /5 |
