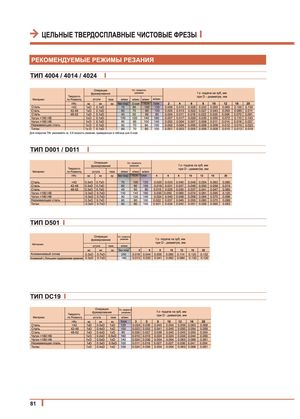

Основной каталог Hanita - страница 83

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ

ТИП 4004 / 4014 / 4024

Операция Vc- скорость

фрезерования резания f z- подача на зуб-, мм

Твердость при D диаметре, мм

Материал по Роквеллу уступа паза м/мин м/мин м/мин м/мин

	HRc	ар	ае	ар без покр.	Z-coat	TiCN	TiAIN	2	4	6	8	10	12	16	20
Сталь	<42	1xD	0.1xD	70	85	100	120	0.006	0.015	0.026	0.032	0.050	0.065	0.100	0.130
Сталь	42-48	1xD	0.1xD	60	70	80	100	0.005	0.013	0.022 0.027		0.043	0.055	0.085	0.011
Сталь	48-52	1xD	0.1xD	45	50	60	80	0.004	0.011	0.018	0.022	0.035	0.046	0.070	0.091
Чугун <180 HB		1xD	0.1xD	100	120	140	160	0.007	0.017	0.029	0.035	0.055	0.072	0.110	0.143
Чугун >180 HB		1xD	0.1xD	80	85	100	140	0.002	0.004	0.007	0.009	0.011	0.014	0.018	0.027
Нержавеющая сталь		1xD	0.1xD	60	70	80	100	0.002	0.004	0.006	0.008	0.009	0.012	0.015	0.023
Титан		1x D	0.1xD	60	70	80	100	0.001	0.003	0.005	0.006	0.008	0.010	0.013	0.019

Для покрытия TiN: умножайте на 0.9 скорость резания, приведенную в таблице для Z-coat. ТИП D001 / D011

Операция Vc - скорость

фрезерования резания f z- подача на зуб, мм

Твердость	при	- диаметре , мм
		D

Материал по Роквеллу уступа паза м/мин м/мин м/мин

	HRc	ар	ае	ар без покр.	TiCN	TiAIN	4	6	8	10	12	16	20
Сталь	<42	О.ЗхР	0.7хР	70	100	120	0.020	0.033	0.040	0.049	0.054	0.063	0.080
Сталь	42- 48	О. ЗхР	0.7 хР	60	80	100	0.019	0.031	0.037	0.046	0.050	0.059	0.074
Сталь	48-52	О.ЗхР	0.7хР	45	60	80	0.015	0.025	0.030	0.037	0.041	0.047	0.060
Чугун <180 НВ		О.ЗхР	0.7хР	100	140	160	0.030	0.050	0.060	0.074	0.081	0.095	0.120
Чугун >180 НВ		О.ЗхР	0.7хР	80	100	140	0.024	0.040	0.048	0.059	0.064	0.075	0.096
Нержавеющая сталь		О .ЗхР	0.7хР	60	80	100	0.022	0.037	0.045	0.055	0.060	0.070	0.089
Титан		О .ЗхР	0.7хР	60	80	100	0.021	0.034	0.042	0.051 0.056		0.065	0.083

ТИП D501

Операция Ус- скорость

фрезерования	резания	f z- подача на зуб- , мм
		при Р	диаметре , мм

Материал	уступа	паза
			м/мин

	ар	ае	ар	без покр.		2	6		8		10	12	16	20
Алюминиевый сплав	О.ЗхР	0.7 хР		250	0.016 0.044			0.055		0.085		0.114	0.120	0.132
Алюминий с большим содержанием кремния	О.ЗхР	0.7хР		180	0.013 0.032			0.041		0.062		0.084	0.130	0.120

ТИП DC19

Операция - скоросл Ус мм

фрезерования резания f z- подача- на зуб,

Твердость при Р диаметре, мм

Материал по Роквеллу уступа паза м/мин

	HRc	ар	ае	ар	TiAIN	3	5 8	10	12	16	20
Сталь	<42	1 хР	0.5 хР	1хР	120	0.024 0.036	0.045	0.054	0.059 0.063		0.068
Сталь	42 -48	1хР	0.4хР	1хР	100	0.023 0.032	0.041	0.045	0.050 0.054		0.059
Сталь	48 -52	1хР	0.4хР	1хР	80	0.020 0.027	0.036	0.040	0.045 0.050		0.054
'C3C= <180 НВ		1хР	0.2хР	0.5хР	160	0.010 0.015	0.024	0.024	0.034	0.044	0.050
Чугун >180 НВ		1 хР	0.5 хР	1хР	140	0.024 0.036	0.054	0.054	0.063	0.068	0.081
Нержавеющая сталь		1хР	О.ЗхР	0.5хР	100	0.011 0.018	0.027	0.027	0.036	0.041	0.054
Титан		1хР	0.4хР	1хР	100	0.024 0.036	0.054	0.054	0.063	0.068	0.081
