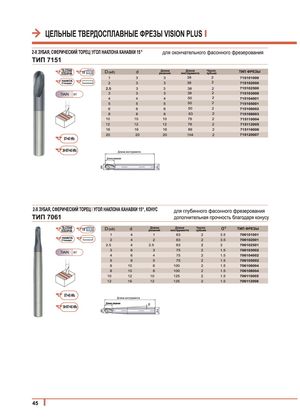

2-Х ЗУБАЯ, СФЕРИЧЕСКИЙ ТОРЕЦI УГОЛ НАКЛОНА КАНАВКИ 15° для окончательного фасонного фрезерования
ТИП 7151
Щ * Э)
| D (е8) | d | Длина резания | Длина инструмента | Число зубьев | ТИП ФРЕЗЫ |
| 1 | 3 | 3 | 38 | 2 | 715101000 |
| 2 | 3 | 3 | 38 | 2 | 715102000 |
| 2.5 | 3 | 3 | 38 | 2 | 715102500 |
| 3 | 3 | 3 | 38 | 2 | 715103000 |
| 4 | 4 | 4 | 50 | 2 | 715104001 |
| 5 | 5 | 5 | 50 | 2 | 715105001 |
| 6 | 6 | 6 | 50 | 2 | 715106002 |
| 8 | 8 | 8 | 63 | 2 | 715108003 |
| 10 | 10 | 10 | 76 | 2 | 715110004 |
| 12 | 12 | 12 | 76 | 2 | 715112005 |
| 16 | 16 | 16 | 89 | 2 | 715116006 |
| 20 | 20 | 20 | 104 | 2 | 715120007 |
TiAIN RT
ST>45 HRc
30<ST<45 HRc)
Длина инструмента Длина резания о* . О 5
2-Х ЗУБАЯ, СФЕРИЧЕСКИЙ ТОРЕЦ I УГОЛ НАКЛОНА КАНАВКИ 15°, КОНУС для глубинного фасонного фрезерования
ТИП 7061 дополнительная прочность благодаря конусу
| D (е8) | d | Длина резания | Длина инструмента | Число зубьев | а 0 | ТИП ФРЕЗЫ |
| 1 | 4 | 1 | 63 | 2 | 3.5 | 706101001 |
| 2 | 4 | 2 | 63 | 2 | 3.5 | 706102001 |
| 2.5 | 4 | 2.5 | 63 | 2 | 3 | 706102501 |
| 3 | 6 | 3 | 75 | 2 | 1.5 | 706103002 |
| 4 | 6 | 4 | 75 | 2 | 1.5 | 706104002 |
| 5 | 6 | 5 | 75 | 2 | 1.5 | 706105002 |
| 6 | 10 | 6 | 100 | 2 | 1.5 | 706106004 |
| 8 | 10 | 8 | 100 | 2 | 1.5 | 706108004 |
| 10 | 12 | 10 | 125 | 2 | 1.5 | 706110005 |
| 12 | 16 | 12 | 125 | 2 | 1.5 | 706112006 |
HAN )
TiAIN RT
Длина инструмента Длина резания а
