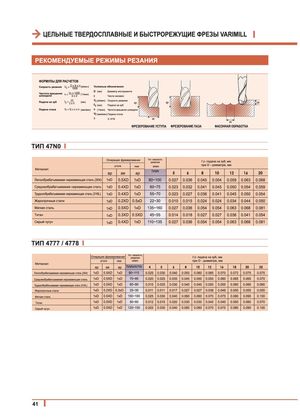

Основной каталог Hanita - страница 43

ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ И БЫСТРОРЕЖУЩИЕ ФРЕЗЫ VARIMILL

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ


ТИП 47N0
Операция фрезерования Vc- скорость
резания f z- подача на зуб , мм
уступа паза м /мин -
при D диаметре , мм
Материал
TiAIN
ар ае ар 5 6 8 10 12 16 20
Легкообрабатываемая нержавеющая сталь (304) 1xD 0.5XD 1 xD -
80 100 0.027 0.036 0.045 0.054 0.059 0.063 0.068
Среднеобрабатываемая нержавеющая сталь 1xD 0.4XD 1 xD 60 75 - 0.023 0.032 0.041 0.045 0.050 0.054 0.059
Труднообрабатываемая нержавеющая сталь ( 316L ) 1xD 0.4XD 1 xD 55-70 0.023 0.027 0.036 0.041 0.045 0.050 0.054
Жаропрочные стали 1xD 0.2XD 0.5xD 22-30 0.010 0.015 0.024 0.024 0.034 0.044 0.050
Мягкая сталь 1xD 0.5XD 1 xD -
135 160 0.027 0.036 0.054 0.054 0.063 0.068 0.081
Титан 1xD 0.3XD 0.5XD 45-55 0.014 0.018 0.027 0.027 0.036 0.041 0.054
Серый чугун 1xD 0.4XD 1 xD 110-135 0.027 0.036 0.054 0.054 0.063 0.068 0.081


ТИП 4777 / 4778
Vc- скорость
Операция фрезерования резания f z- подача на зуб, мм
Материал
уступа паза м /мин -
при D диаметре, мм
ар ае ар TiAIN/ AITiN 4 5 6 8 10 12 16 18 20 25
Легкообрабатываемая нержавеющая сталь (304 ) 1 xD 0.5XD 1 xD -
90 115 0.025 0.030 0.040 0.050 0.060 0.065 0.070 0.072 0.075 0.075
Среднеобрабатываемая нержавеющая сталь 1 xD 0.5XD 1 xD -
70 85 0.020 0.025 0.035 0.045 0.050 0.055 0.060 0.065 0.065 0.070
Труднообрабатываемая нержавеющая сталь (316 L) 1 xD 0.5XD 1 xD -
60 80 0.015 0.025 0.030 0.040 0.045 0.050 0.055 0.060 0.060 0.060
Жаропрочные стали 1 xD 0.2XD 0.3xD 25-35 0.011 0.011 0.017 0.027 0.027 0.038 0.049 0.055 0.055 0.055
Мягкая сталь 1 xD 0.5XD 1 xD -
150 180 0.025 0.030 0.040 0.060 0.060 0.070 0.075 0.080 0.090 0.100
Титан 1 xD 0.5XD 1 xD 50-60 0.012 0.015 0.020 0.030 0.030 0.040 0.045 0.050 0.060 0.070
Серый чугун 1 xD 0.5XD 1 xD 120-150 0.025 0.030 0.040 0.060 0.060 0.070 0.075 0.080 0.090 0.100


41
