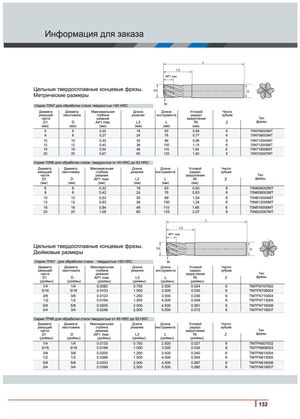

| Цельные | твердоспла | вныеконцевые | фрезы. | L3 АР1 max D1 | L | ||
| Метричес Серия70N7д | киеразмер ляобработкист | ы али твердостью>50 H | RC | Rt | |||
| Диаметр режущей части D1 (мм) | Диаметр хвостовика D (мм) | Максимальная глубина резания АР1max (мм) | Длина резания L3 (мм) | Длина инструмента L (мм) | Угловой радиус закругления Rt (мм) | Число зубьев Z | Тип фрезы |
| 6 | 6 | 0,20 | 18 | 63 | 0,58 | 6 | 70N706002MT |
| 8 | 8 | 0,27 | 24 | 76 | 0,77 | 6 | 70N708003MT |
| 10 | 10 | 0,33 | 30 | 89 | 0,96 | 6 | 70N710004MT |
| 12 | 12 | 0,40 | 36 | 100 | 1,15 | 6 | 70N712005MT |
| 16 | 16 | 0,54 | 48 | 110 | 1,54 | 6 | 70N716006MT |
| 20 | 20 | 0,67 | 60 | 125 | 1,92 | 6 | 70N720007MT |
| Серия70N6д | ляобработкиста | ли твердостьюот40 | HRCдо 52HRC | ||||
| Диаметр режущей части D1 | Диаметр хвостовика D | Максимальная глубина резания АР1max | Длина резания L3 | Длина инструмента L | Угловой радиус закругления Rt | Число зубьев Z | Тип фрезы |
| (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | ||
| 6 | 6 | 0,32 | 18 | 63 | 0,63 | 6 | 70N606002MT |
| 8 | 8 | 0,42 | 24 | 76 | 0,83 | 6 | 70N608003MT |
| 10 | 10 | 0,53 | 30 | 89 | 1,04 | 6 | 70N610004MT |
| 12 | 12 | 0,63 | 36 | 100 | 1,24 | 6 | 70N612005MT |
| 16 | 16 | 0,84 | 48 | 110 | 1,66 | 6 | 70N616006MT |
| 20 | 20 | 1,05 | 60 | 125 | 2,07 | 6 | 70N620007MT |
| Цельные | твердоспла | вныеконцевые | фрезы. | L АР1 max D1 | L 3 | ||
| Дюймовы Серия 7FN7 | еразмеры дляобработкис | тали твердостью >50 | HRC | 1 Vj t Rt | |||
| Диаметр режущей части D1 (дюймы) | Диаметр хвостовика D (дюймы) | Максимальная глубина резания АР1max (дюймы) | Длина резания L3 (дюймы) | Длина инструмента L (дюймы) | Угловой радиус закругления Rt (дюймы) | Число зубьев Z | Тип фрезы |
| 1/4 | 1/4 | 0.0082 | 0.750 | 2.500 | 0.024 | 6 | TM7FN707002 |
| 5/16 | 5/16 | 0.0103 | 1.000 | 3.000 | 0.030 | 6 | TM7FN708003 |
| 3/8 | 3/8 | 0.0123 | 1.250 | 3.500 | 0.036 | 6 | TM7FN710004 |
| 1/2 | 1/2 | 0.0164 | 1.500 | 4.000 | 0.048 | 6 | TM7FN713005 |
| 5/8 | 5/8 | 0.0205 | 2.000 | 4.500 | 0.061 | 6 | TM7FN716006 |
| 3/4 | 3/4 | 0.0246 | 2.500 | 5.000 | 0.072 | 6 | TM7FN719007 |
| Серия7FN6дл | яобработки ста | литвердостьюот40F | IRCдо 52 FIRC | ||||
| Диаметр режущей части D1 (дюймы) | Диаметр хвостовика D (дюймы) | Максимальная глубина резания АР1 max (дюймы) | Длина резания L3 (дюймы) | Длина инструмента L (дюймы) | Угловой радиус закругления Rt (дюймы) | Число зубьев Z | Тип фрезы |
| 1/4 | 1/4 | 0.0133 | 0.750 | 2.500 | 0.027 | 6 | TM7FN607002 |
| 5/16 | 5/16 | 0.0166 | 1.000 | 3.000 | 0.034 | 6 | TM7FN608003 |
| 3/8 | 3/8 | 0.0200 | 1.250 | 3.500 | 0.040 | 6 | TM7FN610004 |
| 1/2 | 1/2 | 0.0266 | 1.500 | 4.000 | 0.054 | 6 | TM7FN613005 |
| 5/8 | 5/8 | 0.0333 | 2.000 | 4.500 | 0.067 | 6 | TM7FN616006 |
| 3/4 | 3/4 | 0.0399 | 2.500 | 5.000 | 0.080 | 6 | TM7FN619007 |
