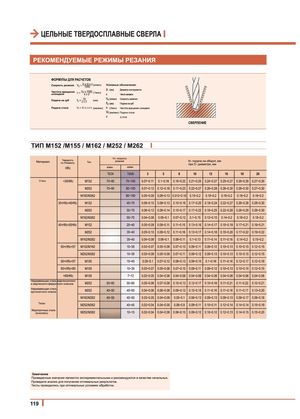

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ
ФОРМУЛЫ ДЛЯ РАСЧЕТОВ D х к х п
| Скорость резания | Vc = | (м/мин) | Условные обозначения: | ||
| 1000 | |||||
| D (мм) | Диаметр инструмента | ||||
| Частота вращения | п _ Ус х 1000 м | ||||
| шпинделя | я х | ' /мин) | |||
| d | z | Числоканавок | |||
| VI | Vc (м/мин) | Скорость резания | |||
| Подача на зуб | fz = | (мм) | |||
| Z X П | |||||
| Fz (мм) | Подача на зуб | ||||
| Подача стола | Vf = fz X Z X П (мм/мин) | n (1/мин) | Частота вращения шпинделя |
Vf (мм/мин) Подача стола к 3,1416 СВЕРЛЕНИЕ
ТИП М152 /М155 / М162 / М252 / М262
| Твердость поРоквеллу Материал HRc | Тип | Vc-скор резан м/мин | ость ия м/мин | fz-подача при D- диа | наоборот, м метре,мм | м | |||||
| TiCN | TiAIN | 3 | 5 | 8 | 10 | 12 | 16 | 18 | 20 | ||
| Сталь | М152 | 70-90 | 70-100 | 0.07-0.11 | 0.1-0.16 | 0.16-0.22 | 0.21-0.25 | 0.24-0.27 | 0.25-0.27 | 0.26-0.28 | 0.27-0.30 |
| М252 | 70-90 | 90-100 | 0.07-0.12 | 0.12-0.18 | 0.17-0.23 | 0.22-0.27 | 0.26-0.28 | 0.26-0.30 | 0.26-0.30 | 0.27-0.30 | |
| М162/М262 | 90-100 | 0.05-0.09 | 0,08-0.13 | 0.012-0.16 | 0.15-0.2 | 0.18-0.2 | 0.18-0.2 | 0.18-0.2 | 0.18-0.2 | ||
| 30 | M152 | 40-70 | 0.06-0.10 | 0.08-0.13 | 0.10-0.16 | 0.17-0.20 | 0.18-0.24 | 0.22-0.27 | 0.26-0.28 | 0.28-0.30 | |
| M252 | 50-70 | 0.06-0.12 | 0.08-0.14 | 0.10-0.17 | 0.17-0.22 | 0.18-0.25 | 0.22-0.28 | 0.26-0.29 | 0.28-0.30 | ||
| M162/M262 | 50-70 | 0.04-0.08 | 0.05-0.1 | 0.07-0.12 | 0.1-0.15 | 0.12-0.15 | 0.14-0.2 | 0.18-0.2 | 0.18-0.2 | ||
| 40 | M152 | 25-40 | 0.05-0.09 | 0.09-0.11 | 0.11-0.15 | 0.13-0.16 | 0.14-0.17 | 0.15-0.19 | 0.17-0.21 | 0.19-0.21 | |
| M252 | 35-40 | 0.05-0.10 | 0.09-0.12 | 0.11-0.16 | 0.13-0.17 | 0.14-0.18 | 0.15-0.20 | 0.17-0.22 | 0.19-0.22 | ||
| M162/M262 | 35-40 | 0.04-0.08 | 0.06-0.1 | 0.08-0.11 | 0.1-0.13 | 0.11-0.14 | 0.11-0.16 | 0.14-0.2 | 0.15-0.2 | ||
| 50 | M152/M162 | 10-35 | 0.03-0.07 | 0.05-0.08 | 0.07-0.10 | 0.09-0.11 | 0.09-0.12 | 0.10-0.13 | 0.10-0.15 | 0.12-0.15 | |
| M252/M262 | 10-35 | 0.03-0.08 | 0.05-0.09 | 0.07-0.11 | 0.09-0.12 | 0.09-0.13 | 0.10-0.13 | 0.10-0.15 | 0.12-0.15 | ||
| 50 | M155 | 15-45 | 0.05-0.1 | 0.07-0.12 | 0.08-0.13 | 0.09-0.15 | 0.1-0.16 | 0.11-0.16 | 0.12-0.17 | 0.12-0.18 | |
| 55 | M155 | 10-35 | 0.03-0.07 | 0.05-0.08 | 0.07-0.10 | 0.09-0.11 | 0.09-0.12 | 0.10-0.13 | 0.10-0.15 | 0.12-0.15 | |
| >60HRc | M155 | 7-12 | 0.02-0.05 | 0.04-0.06 | 0.04-0.06 | 0.04-0.06 | 0.04-0.06 | 0.04-0.06 | 0.04-0.06 | 0.04-0.06 | |
| Нержавеющаястальмартенситного имартенсито-ферри' ногоклассов | М252 | 50-60 | 50-60 | 0.05-0.06 | 0.07-0.08 | 0.10-0.13 | 0.12-0.17 | 0.10-0.16 | 0.11-0.21 | 0.11-0.22 | 0.12-0.21 |
| Нержавеющаясталь аустенитногокласса | М252 | 40-50 | 40-50 | 0.04-0.06 | 0.06-0.08 | 0.09-0.12 | 0.10-0.15 | 0.11-0.16 | 0.11-0.16 | 0.11-0.17 | 0.13-0.20 |
| М162/М262 | 40-50 | 40-50 | 0.03-0.05 | 0.04-0.08 | 0.05-0.1 | 0.08-0.13 | 0.09-0.13 | 0.09-0.13 | 0.09-0.17 | 0.09-0.18 | |
| Титан | М252/М262 | 40-45 | 0.02-0.04 | 0.04-0.05 | 0.06-0.9 | 0.09-0.11 | 0.10-0.11 | 0.12-0.14 | 0.14-0.14 | 0.15-0.19 | |
| Жаропрочныестали (инконель) | М252/М262 | 10-15 | 0.02-0.04 | 0.04-0.06 | 0.06-0.10 | 0.09-0.12 | 0.10-0.12 | 0.12-0.13 | 0.14-0.15 | 0.15-0.20 |
Замечание Приведенные значения являются экспериментальными и рекомендуются в качестве начальных.
