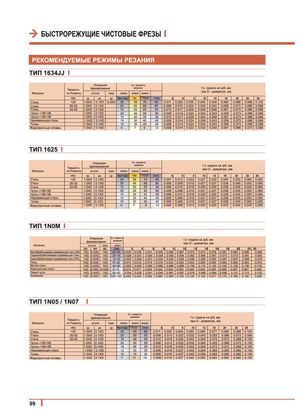

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ

ТИП 1634JJ

Операция Vc- скорость

	фрезерования	резания	fz- подача на зуб, мм
Твердость				-
			при D	диаметре, мм

Материал по Роквеллу уступа паза м/мин м/мин м/мин

	HRc	ар	ае	ар	без покр.	TiN	TiCN	TiAIN		4	6	8	10	12 16	20	25	30
Сталь	<20	1.5XD	0.1XD	0.5XD	30	55	70	80	0.011	0.020 0.035		0.044	0.048	0.064	0.086	0.098 0.103
Сталь	20-32	1.5XD	0.1XD		25	45	55	60	0.008	0.014	0.024	0.034	0.043	0.058	0.073	0.086 0.098
Сталь	32-42	1.5XD	0.1XD		10	20	25	30	0.010	0.017 0.029		0.040	0.048	0.061	0.073	0.086 0.098
Чугун <180 НВ		1.5XD	0.1XD		25	45	55	60	0.008	0.014	0.024	0.034	0.043	0.058	0.073	0.086	0.098
Чугун >180 НВ		1.5XD	0.1XD		10	20	25	30	0.010	0.017 0.029		0.040	0.048	0.061	0.073	0.086 0.098
Нержавеющая сталь		1.5XD	0.1XD		15	30	40	45	0.008	0.014 0.024		0.034	0.043	0.058	0.073	0.086 0.098
Титан		1.5XD	0.1XD		15	30	40	45	0.008	0.014	0.024	0.034	0.043	0.058	0.073	0.086 0.098
Жаропрочные сплавы		1.5XD	0.1XD		6	7	9	12	0.006	0.014 0.022		0.032	0.040	0.051	0.066	0.073	0.080

ТИП 1625

Операция Vc- скорость

фрезерования резания f z- подача- на зуб, мм

Твердость	при		диаметре , мм
		D

Материал по Роквеллу уступа паза м/мин м/мин м/мин

	HRc	ар	ае	ар	TiN				4	6	8	10	12 16	20	25	30
Сталь	<20	1.5XD	0.1XD	30	55	70	80	0.007	0.012	0.022	0.027	0.030	0.040	0.053	0.060	0.063
Сталь	20 -32	1.5XD	0.1XD	25	45	55	60	0.005	0.009	0.015	0.021	0.027	0.036	0.045	0.053	0.060
Сталь	32 -42	1.5XD	0.1XD	10	20	25	30	0.006	0.010	0.018	0.025	0.030	0.038	0.045	0.053	0.060
Чугун <180 НВ		1.5XD	0.1XD	25	45	55	60	0.005	0.009	0.015	0.021	0.027	0.036	0.045	0.053	0.060
Чугун >180 НВ		1.5XD	0.1XD	10	20	25	30	0.006	0.010	0.018	0.025	0.030	0.038	0.045	0.053	0.060
Нержавеющая сталь		1.5XD	0.1XD	15	30	40	45	0.005	0.009	0.015	0.021	0.027	0.036	0.045	0.053	0.055
Титан		1.5XD	0.1XD	15	30	40	45	0.005	0.009	0.015	0.021	0.027	0.036	0.045	0.053	0.055
Жаропрочные сплавы		1.5XD	0.1XD	6	7	9	12	0.004	0.009	0.013	0.020	0.025	0.032	0.040	0.045	0.050

ТИП 1N0M

	Операция		Vc - скорость		подача на зуб, мм
	фрезерования		резания	f z-		-
				при D		диаметре, мм
Материал	уступа	паза	м/мин

ар	ае			3	4	5	6	8	1C	12	14	16	18	20	25 30
		ajD	TiAiN

Легкообрабатываемая нержавеющая сталь (304) 30-40 0.035 0.039 0.041 0.045 0.056 0.067 0.073 0.075 0.078 0.081 0.084 0.086 0.099

1XD 0 - 5XD 1XD -

Среднеобрабатываемая нержавеющая сталь	1XD	0.5XD	1XD	25-35	0.028	0.031	0.035	0.039	0.050	0.056	0.062	0.065	0.067	0.073	0.073	0.081	0.093
Труднообрабатываемая нержавеющая сталь (316L)	1XD	0.5XD	1XD	15- 30	0.025	0.028	0.031	0.034	0.045	0.050	0.056	0.060	0.062	0.067	0.067	0.069	0.079
Титан	1XD 0.5XD		1XD	15 25	0.010	0.012	0.015	0.019	0.030	0.030	0.043	0.050	0.055	0.062	0.062	0.063	0.073
Мягкая сталь				40- 60	0.033	0.040	0.050	0.060	0.080	0.090	0.100	0.110	0.120	0.120	0.125	0.130	0.132
	1 XD 0.5XD		1XD
Жаропрочные стали				8-15	0.013	0.017	0.020	0.022	0.034	0.034	0.045	0.042	0.050	0.056	0.067	0.081	0.093
	1XD	0.3XD	0.5XD	-
Серый чугун	1XD	0.4XD	1XD	40- 50	0.034	0.038	0.041	0.045	0.067	0.067	0.078	0.080	0.084	0.090	0.101	0.115	0.132
Алюминий	1XD	0.5XD	1XD	120 150 0.040		0.045	0.050	0.060	0.080	0.100	0.120	0.150	0.017	0.170	0.180	0.190	0.200

ТИП 1N05 / 1N0 7

Операция Vc- скорость

фрезерования резания f z- подача на зуб, мм

Твердость	при	- диаметре, мм
		D

Материал по Роквеллу уступа паза м/мин м/мин м/мин

	HRc	ар	ае	ар без покр .	TiCN	TiAiN		4	6	8	10	12 16	20	25	30
Сталь	<20	1.5XD	0.1XD	25	55	65	0.011	0.022	0.040 0.050		0.060	0.077	0.090	0.099	0.100
Сталь	20 -32	1.5XD	0.1XD	20	50	55	0.008	0.013	0.022 0.032		0.040	0.053	0.066	0.072	0.080
Сталь	32-42	1.5XD	0.1XD	18	48	50	0.010	0.018	0.032	0.042	0.054	0.072	0.072	0.099	0.100
Чугун <180 НВ		1.5XD	0.1XD	20	50	55	0.008	0.013	0.022 0.032		0.040	0.053	0.066	0.072	0.100
Чугун >180 НВ		1.5XD	0.1XD	18	48	50	0.010	0.018	0.032	0.042	0.054	0.072	0.072	0.099	0.100
Нержавеющая сталь		1.5XD	0.1XD	12	30	35	0.008	0.016	0.027 0.040		0.054	0.063	0.080	0.090	0.100
Титан		1.5XD	0.1XD	10	15	30	0.008	0.016	0.027 0.040		0.054	0.063	0.080	0.090	0.100
Жаропрочные сплавы		1.5XD	0.1XD	7	11	15	0.006 0.018		0.027 0.040		0.050	0.063	0.080	0.090	0.100
