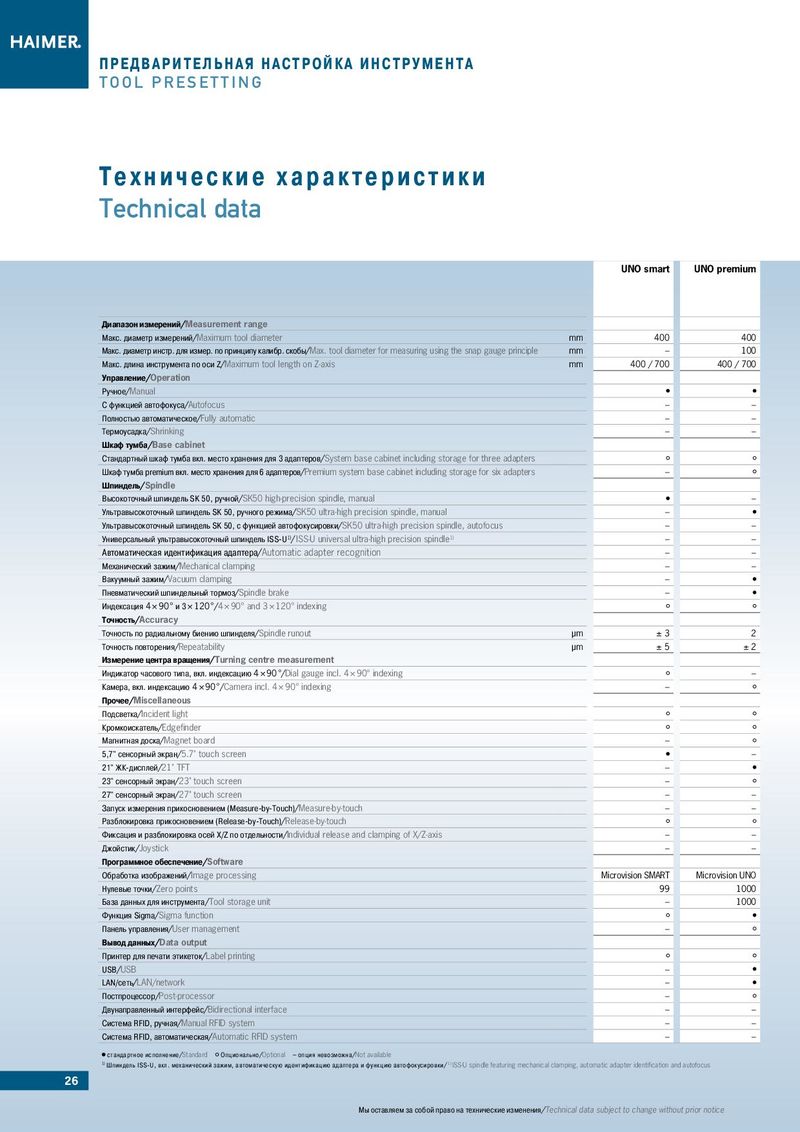

ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА ИНСТРУМЕНТА
TOOL PRESETTING
Технические характеристики
Technical data
| UNO smart | UNO premium | |
| Диапазон измерений/Measurement range | ||
| Макс.диаметризмерений/Maximum tool diameter mm | 400 | 400 |
| Макс.диаметринстр.для измер. по принципукалибр. скобы/Max. tool diameter for measuringusingthe snap gaugeprinciple mm | – | 100 |
| Макс. длина инструмента по оси Z/Maximum tool length on Z-axis mm | 400/700 | 400/700 |
| Управление/Operation | ||
| Ручное/Manual | ||
| Сфункцией автофокуса/Autofocus | – | – |
| Полностью автоматическое/Fullyautomatic Термоусадка/Shrinking | – – | – – |
| Шкаф тумба/Base cabinet | ||
| Стандартный шкафтумба вкл. место хранениядля 3 адаптеров/System base cabinet includingstorage for three adapters | ||
| Шкаф тумба premium вкл. место хранения для 6 адаптеров/Premium system base cabinet including storage for six adapters | – | |
| Шпиндель/Spindle | ||
| Высокоточный шпиндель SK 50, ручной/SK50 high-precision spindle,manual | – | |
| Ультравысокоточный шпиндель SK 50, ручногорежима/SK50 ultra-highprecision spindle,manual | – | |
| Ультравысокоточный шпиндель SK 50,сфункцией автофокусировки/SK50 ultra-highprecision spindle,autofocus | – | – |
| Универсальныйультравысокоточный шпиндель ISS-U1)/ ISS-U universal ultra-highprecision spindle1) | – | – |
| Автоматическая идентификация адаптера/Automatic adapter recognition | – | – |
| Механический зажим/Mechanical clamping | – | – |
| Вакуумный зажим/Vacuum clamping | – | |
| Пневматический шпиндельный тормоз/Spindle brake | – | |
| Индексация4 × 90 °и 3× 120 °/4 × 90° and 3 × 120° indexing | ||
| Точность/Accuracy | ||
| Точность порадиальномубиению шпинделя/Spindle runout µm | ± 3 | 2 |
| Точность повторения/Repeatability µm | ± 5 | ± 2 |
| Измерениецентра вращения/Turning centre measurement | ||
| Индикаторчасового типа,вкл. индексацию4 × 90 °/Dialgauge incl. 4 × 90° indexing | – | |
| Камера, вкл. индексацию4 × 90 °/Camera incl. 4 × 90° indexing | – | |
| Прочее/Miscellaneous | ||
| Подсветка/Incident light | ||
| Кромкоискатель/Edgefinder | ||
| Магнитнаядоска/Magnet board | – | |
| 5,7" сенсорный экран/5.7" touch screen | – | |
| 21" ЖК-дисплей/21" TFT | – | |
| 23" сенсорный экран/23" touch screen | – | |
| 27" сенсорный экран/27" touch screen | – | – |
| Запуск измерения прикосновением(Measure-by-Touch)/Measure-by-touch | – | – |
| Разблокировка прикосновением(Release-by-Touch)/Release-by-touch | ||
| Фиксация иразблокировка осей X/Z по отдельности/Individual release and clampingof X/Z-axis | – | – |
| Джойстик/Joystick | – | – |
| Программное обеспечение/Software | ||
| Обработка изображений/Imageprocessing | Microvision SMART | Microvision UNO |
| Нулевые точки/Zeropoints | 99 | 1000 |
| Базаданныхдля инструмента/Tool storage unit | – | 1000 |
| Функция Sigma/Sigma function | ||
| Панель управления/User management | – | |
| Вывод данных/Data output | ||
| Принтер для печати этикеток/Labelprinting | ||
| USB/USB | – | |
| LAN/сеть/LAN/network | – | |
| Постпроцессор/Post-processor | – | |
| Двунаправленный интерфейс/Bidirectional interface | – | – |
| Система RFIDручная/Manual RFID system | – | – |
| , Система RFID,автоматическая/Automatic RFID system | – | – |
autofocus automatic drive toolshrink
стандартное исполнение/Standard Опционально/ Optional – опция невозможна/Not available 1) Шпиндель ISS-U, вкл. механический зажим, автоматическую идентификацию адаптера и функцию автофокусировки/ 1) ISS-U spindle featuring mechanical clamping, automatic adapter identification and autofocus
