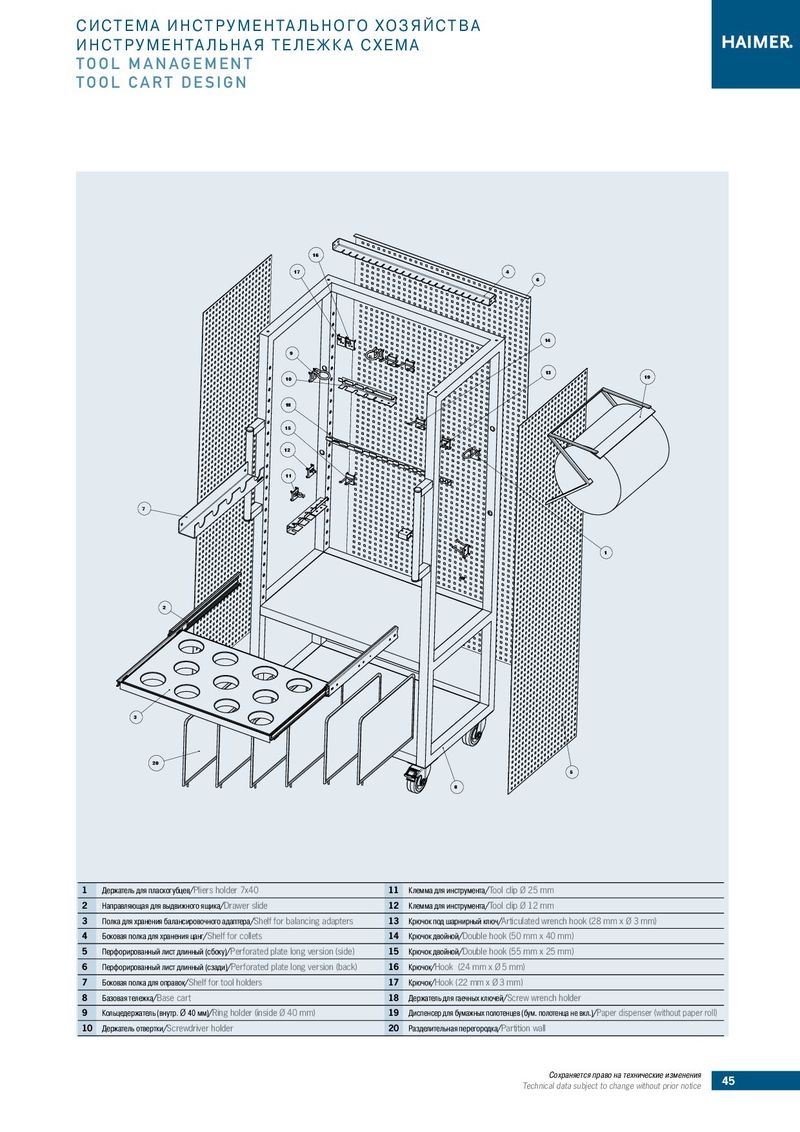

ИНСТРУМЕНТАЛЬНАЯ ТЕЛЕЖКА СХЕМА

TOOL CART DESIGN

16 17 4 6

9

10

18

15

12

11

7

14

13 19

1

2

3

20 5 8

1Держатель для пласкогубцев/Pliers holder 7x4011Клемма для инструмента/Tool clip Ø 25 mm
2Направляющая для выдвижного ящика/Drawer slide12Клемма для инструмента/Tool clip Ø 12 mm
3Полка для хранения балансировочного адаптера/Shelf for balancing adapters13Крючок под шарнирный ключ/Articulated wrench hook (28 mm x Ø 3 mm)
4Боковая полка для хранения цанг/Shelf for collets14Крючок двойной/Double hook (50 mm x 40 mm)
5Перфорированный лист длинный (сбоку)/Perforated plate long version (side)15Крючок двойной/Double hook (55 mm x 25 mm)
6Перфорированный лист длинный (сзади)/Perforated plate long version (back)16Крючок/Hook (24 mm x Ø 5 mm)
7Боковая полка для оправок/Shelf for tool holders17Крючок/Hook (22 mm x Ø 3 mm)
8Базовая тележка/Base cart18Держатель для гаечных ключей/Screw wrench holder
9Кольцедержатель (внутр. Ø 40 мм)/Ring holder (inside Ø 40 mm)19Диспенсер для бумажных полотенцев (бум. полотенца не вкл.)/Paper dispenser (without paper roll)
10Держатель отвертки/Screwdriver holder20Разделительная перегородка/Partition wall
