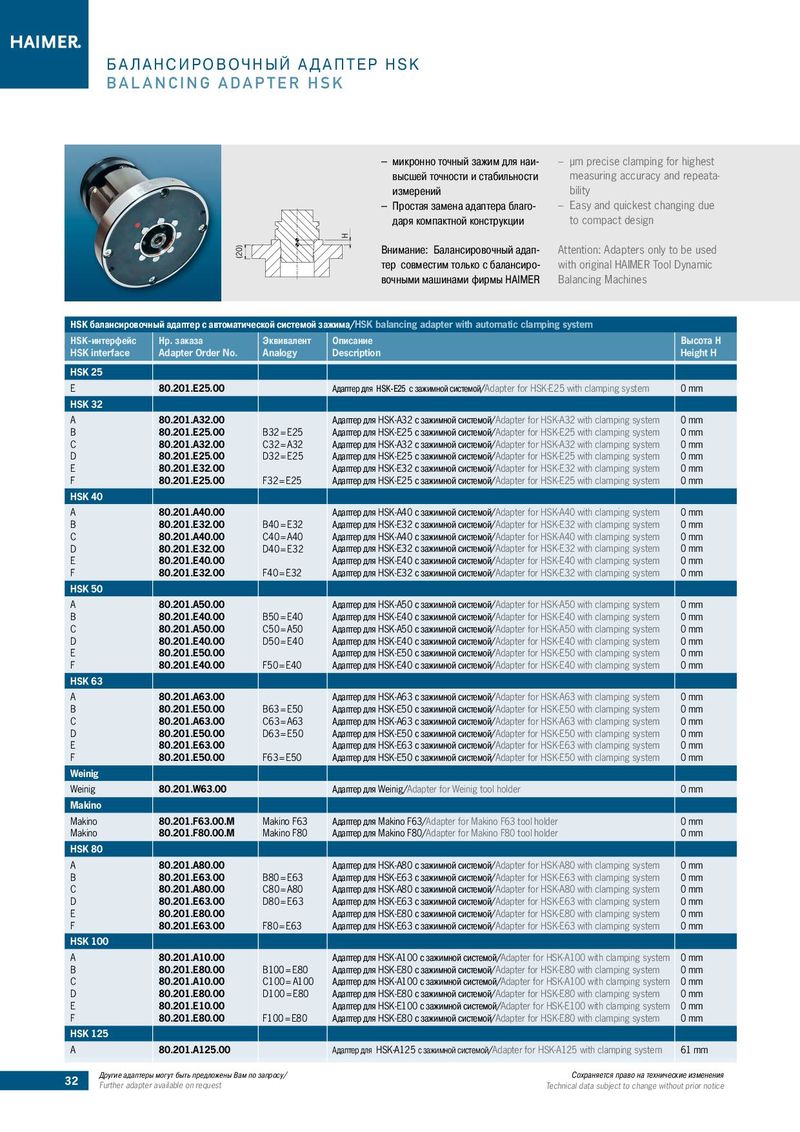

БАЛАНСИРОВОЧНЫЙ АДАПТЕР HSK
BALANCING ADAPTER HSK
| – | микронно точный зажим для наи- | – µm precise clamping for highest | |
| высшей точности и стабильности | measuring accuracy and repeata- | ||
| измерений | bility | ||
| – | Простая замена адаптера благо- | – Easy and quickest changing due |
даря компактной конструкции to compact design Внимание: Балансировочный адап- Attention: Adapters only to be used тер совместим только с балансиро- with original HAIMER Tool Dynamic вочными машинами фирмы HAIMER Balancing Machines
HSK балансировочный адаптер с автоматической системой зажима/HSK balancing adapter with automatic clamping system
| HSK-интерфейс | Нр. заказа | Эквивалент | Описание | Высота H |
| HSK interface | Adapter Order No. | Analogy | Description | Height H |
| HSK 25 | ||||
| E | 80.201.E25.00 | Адаптер для HSK-E25 с зажимной системой/Adapter for HSK-E25 with clamping system | 0 mm | |
| HSK 32 | ||||
| A | 80.201.A32.00 | Адаптер для HSK-A32с зажимной системой/Adapter for HSK-A32 with clamping system | 0 mm | |
| B | 80.201.E25.00 | B32 = E25 | Адаптер для HSK-E25с зажимной системой/Adapter for HSK-E25 with clamping system | 0 mm |
| C | 80.201.A32.00 | C32 = A32 | Адаптер для HSK-A32с зажимной системой/Adapter for HSK-A32 with clamping system | 0 mm |
| D | 80.201.E25.00 | D32 = E25 | Адаптер для HSK-E25с зажимной системой/Adapter for HSK-E25 with clamping system | 0 mm |
| E | 80.201.E32.00 | Адаптер для HSK-E32с зажимной системой/Adapter for HSK-E32 with clamping system | 0 mm | |
| F | 80.201.E25.00 | F32 = E25 | Адаптер для HSK-E25с зажимной системой/Adapter for HSK-E25 with clamping system | 0 mm |
| HSK 40 | ||||
| A | 80.201.A40.00 | Адаптер для HSK-A40с зажимной системой/Adapter for HSK-A40 with clamping system | 0 mm | |
| B | 80.201.E32.00 | B40 = E32 | Адаптер для HSK-E32с зажимной системой/Adapter for HSK-E32 with clamping system | 0 mm |
| C | 80.201.A40.00 | C40 = A40 | Адаптер для HSK-A40с зажимной системой/Adapter for HSK-A40 with clamping system | 0 mm |
| D | 80.201.E32.00 | D40 = E32 | Адаптер для HSK-E32с зажимной системой/Adapter for HSK-E32 with clamping system | 0 mm |
| E | 80.201.E40.00 | Адаптер для HSK-E40с зажимной системой/Adapter for HSK-E40 with clamping system | 0 mm | |
| F | 80.201.E32.00 | F40 = E32 | Адаптер для HSK-E32с зажимной системой/Adapter for HSK-E32 with clamping system | 0 mm |
| HSK 50 | ||||
| A | 80.201.A50.00 | Адаптер для HSK-A50с зажимной системой/Adapter for HSK-A50 with clamping system | 0 mm | |
| B | 80.201.E40.00 | B50 = E40 | Адаптер для HSK-E40с зажимной системой/Adapter for HSK-E40 with clamping system | 0 mm |
| C | 80.201.A50.00 | C50 = A50 | Адаптер для HSK-A50с зажимной системой/Adapter for HSK-A50 with clamping system | 0 mm |
| D | 80.201.E40.00 | D50 = E40 | Адаптер для HSK-E40с зажимной системой/Adapter for HSK-E40 with clamping system | 0 mm |
| E | 80201E5000 | Адаптер для HSK-E50с зажимной системой/Adapter for HSK-E50 with clamping system | 0 mm | |
| F | ... 80.201.E40.00 | F50 = E40 | Адаптер для HSK-E40с зажимной системой/Adapter for HSK-E40 with clamping system | 0 mm |
| HSK 63 | ||||
| A | 80.201.A63.00 | Адаптер для HSK-A63с зажимной системой/Adapter for HSK-A63 with clamping system | 0 mm | |
| B | 80.201.E50.00 | B63 = E50 | Адаптер для HSK-E50с зажимной системой/Adapter for HSK-E50 with clamping system | 0 mm |
| C | 80.201.A63.00 | C63 = A63 | Адаптер для HSK-A63с зажимной системой/Adapter for HSK-A63 with clamping system | 0 mm |
| D | 80.201.E50.00 | D63 = E50 | Адаптер для HSK-E50с зажимной системой/Adapter for HSK-E50 with clamping system | 0 mm |
| E | 80.201.E63.00 | Адаптер для HSK-E63с зажимной системой/Adapter for HSK-E63 with clamping system | 0 mm | |
| F | 80.201.E50.00 | F63 = E50 | Адаптер для HSK-E50с зажимной системой/Adapter for HSK-E50 with clamping system | 0 mm |
| Weinig | ||||
| Weinig | 80.201.W63.00 | Адаптер для Weinig/Adapter for Weinig tool holder | 0 mm | |
| Makino | ||||
| Makino | 80.201.F63.00.M | Makino F63 | Адаптер для Makino F63/Adapter for Makino F63 tool holder | 0 mm |
| Makino | 80.201.F80.00.M | Makino F80 | Адаптер для Makino F80/Adapter for Makino F80 tool holder | 0 mm |
| HSK 80 | ||||
| A | 80.201.A80.00 | Адаптер для HSK-A80с зажимной системой/Adapter for HSK-A80 with clamping system | 0 mm | |
| B | 80.201.E63.00 | B80 = E63 | Адаптер для HSK-E63с зажимной системой/Adapter for HSK-E63 with clamping system | 0 mm |
| C | 80.201.A80.00 | C80 = A80 | Адаптер для HSK-A80с зажимной системой/Adapter for HSK-A80 with clamping system | 0 mm |
| D | 80.201.E63.00 | D80 = E63 | Адаптер для HSK-E63с зажимной системой/Adapter for HSK-E63 with clamping system | 0 mm |
| E | 80201E8000 | Адаптер для HSK-E80с зажимной системой/Adapter for HSK-E80 with clamping system | 0 mm | |
| F | ... 80.201.E63.00 | F80 = E63 | Адаптер для HSK-E63с зажимной системой/Adapter for HSK-E63 with clamping system | 0 mm |
| HSK 100 | ||||
| A | 80.201.A10.00 | Адаптер для HSK-A100с зажимной системой/Adapter for HSK-A100 with clamping system | 0 mm | |
| B | 80.201.E80.00 | B100 = E80 | Адаптер для HSK-E80с зажимной системой/Adapter for HSK-E80 with clamping system | 0 mm |
| C | 80.201.A10.00 | C100 = A100 | Адаптер для HSK-A100с зажимной системой/Adapter for HSK-A100 with clamping system | 0 mm |
| D | 80.201.E80.00 | D100 = E80 | Адаптер для HSK-E80с зажимной системой/Adapter for HSK-E80 with clamping system | 0 mm |
| E | 80.201.E10.00 | Адаптер для HSK-E100с зажимной системой/Adapter for HSK-E100 with clamping system | 0 mm | |
| F | 80.201.E80.00 | F100 = E80 | Адаптер для HSK-E80с зажимной системой/Adapter for HSK-E80 with clamping system | 0 mm |
| HSK 125 | ||||
| A | 80.201.A125.00 | Адаптер для HSK-A125с зажимной системой/Adapter for HSK-A125 with clamping system | 61 mm |
32 Другие адаптеры могут быть предложены Вам по запросу/ Сохраняется право на технические изменения
Further adapter available on request Technical data subject to change without prior notice
