Каталог Haimer оправки для шлифовальных кругов - страница 29

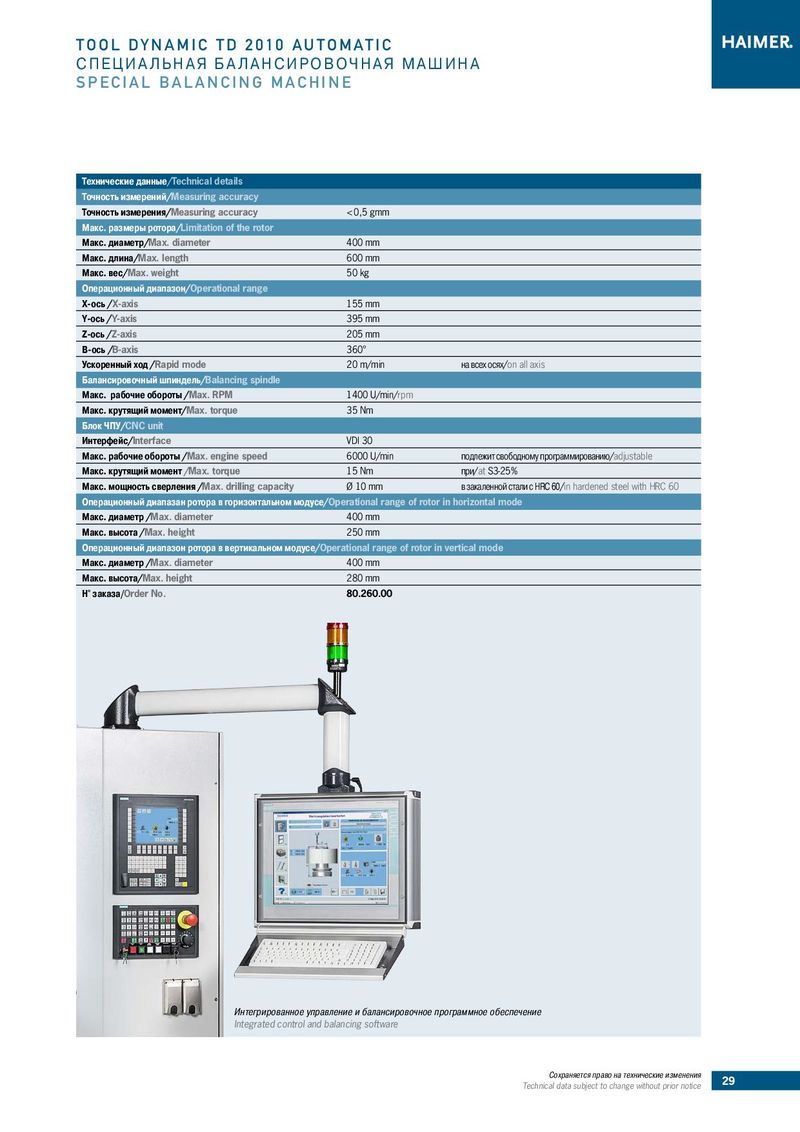

TOOL DYNAMIC TD 2010 A U T O M AT I C CПЕЦИАЛЬНАЯ БАЛАНСИРОВОЧНАЯ МАШИНА SPECIAL BALANCING MACHINE Технические данные/Technical details Точность измерений/Measuring accuracy Точность измерения/Measuring accuracy < 0,5 gmm Макс. размеры ротора/Limitation of the rotor Макс. диаметр/Max. diameter 400 mm Макс. длина/Max. length 600 mm Макс. вес/Max. weight 50 kg Операционный диапазон/Operational range X-ось /X-axis 155 mm Y-ось /Y-axis 395 mm Z-ось /Z-axis 205 mm B-ось /B-axis 360° Ускоренный ход /Rapid mode 20 m/min на всех осях/on all axis Балансировочный шпиндель/Balancing spindle Макс. рабочие обороты /Max. RPM 1400 U/min/rpm Макс. крутящий момент/Max. torque 35 Nm Блок ЧПУ/CNC unit Интерфейс/Interface VDI 30 Макс. рабочие обороты /Max. engine speed 6000 U/min подлежит свободному программированию/adjustable Макс. крутящий момент /Max. torque 15 Nm при/at S3-25% Макс. мощность сверления /Max. drilling capacity Ø 10 mm в закаленной стали с HRC 60/in hardened steel with HRC 60 Операционный диапазан ротора в горизонтальном модусе/Operational range of rotor in horizontal mode Макс. диаметр /Max. diameter 400 mm Макс. высота /Max. height 250 mm Операционный диапазон ротора в вертикальном модусе/Operational range of rotor in vertical mode Макс. диаметр /Max. diameter 400 mm Макс. высота/Max. height 280 mm Н° заказа/Order No. 80.260.00 Интегрированное управление и балансировочное программное обеспечение Integrated control and balancing software Сохраняется право на технические изменения 29 Technical data subject to change without prior notice
