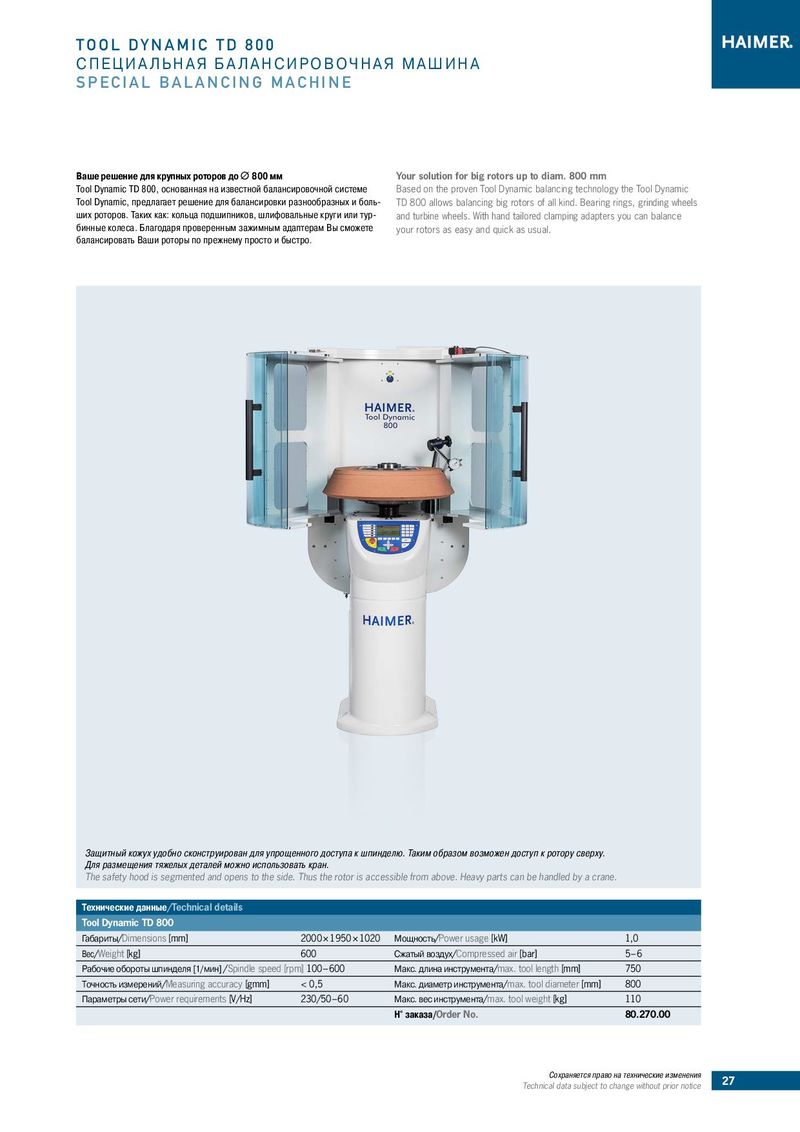

TOOL DYNAMIC TD 800 CПЕЦИАЛЬНАЯ БАЛАНСИРОВОЧНАЯ МАШИНА SPECIAL BALANCING MACHINE Ваше решение для крупных роторов до Ø 800 мм Your solution for big rotors up to diam. 800 mm Tool Dynamic TD 800, основанная на известной балансировочной системе Based on the proven Tool Dynamic balancing technology the Tool D­ ynamic Tool Dynamic, предлагает решение для балансировки разнообразных и боль- TD 800 allows balancing big rotors of all kind. Bearing rings, grinding wheels ших роторов. Таких как: кольца подшипников, шлифовальные круги или тур- and turbine wheels. With hand tailored clamping adapters you can balance бинные колеса. Благодаря проверенным зажимным адаптерам Вы сможете your rotors as easy and quick as usual. балансировать Ваши роторы по прежнему просто и быстро. Защитный кожух удобно сконструирован для упрощенного доступа к шпинделю. Таким образом возможен доступ к ротору сверху. Для размещения тяжелых деталей можно использовать кран. The safety hood is segmented and opens to the side. Thus the rotor is accessible from above. Heavy parts can be handled by a crane. Технические данные/Technical details Tool Dynamic TD 800 Габариты/Dimensions [mm] 2000 × 1950 × 1020 Мощность/Power usage [kW] 1,0 Вес/Weight [kg] 600 Сжатый воздух/Compressed air [bar] 5 – 6 Рабочие обороты шпинделя [1/мин] /Spindle speed [rpm] 100 – 600 Макс. длина инструмента/max. tool length [mm] 750 Точность измерений/Measuring accuracy [gmm] < 0,5 Макс. диаметр инструмента/max. tool diameter [mm] 800 Параметры сети/Power requirements [V/Hz] 230/50 – 60 Макс. вес инструмента/max. tool weight [kg] 110 Н° заказа/Order No. 80.270.00 Сохраняется право на технические изменения 27 Technical data subject to change without prior notice
