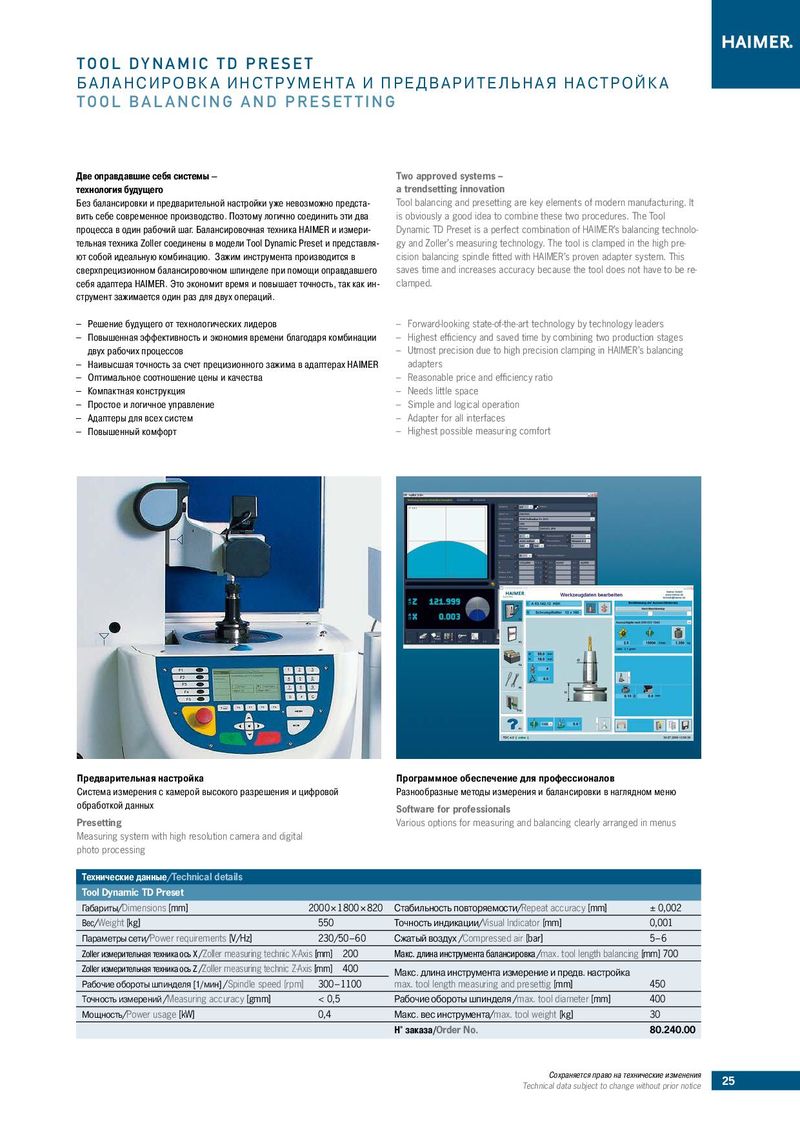

TOOL DYNAMIC TD PRESET БАЛАНСИРОВКА ИНСТРУМЕНТА И ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА TOOL BALANCING AND PRESETTING Две оправдавшие себя системы – Two approved systems – технология будущего a trendsetting innovation Без балансировки и предварительной настройки уже невозможно предста- Tool balancing and presetting are key elements of modern manufacturing. It вить себе современное производство. Поэтому логично соединить эти два is obviously a good idea to combine these two procedures. The Tool процесса в один рабочий шаг. Балансировочная техника HAIMER и измери- ­Dynamic TD Preset is a perfect combination of HAIMER’s balancing technolo- тельная техника Zoller соединены в модели Tool Dynamic Preset и представля- gy and Zoller’s measuring technology. The tool is clamped in the high pre­ ют собой идеальную комбинацию. Зажим инструмента производится в cision balancing spindle fitted with HAIMER’s proven adapter system. This сверхпрецизионном балансировочном шпинделе при помощи оправдавшего saves time and increases accuracy because the tool does not have to be re- себя адаптера HAIMER. Это экономит время и повышает точность, так как ин- clamped. струмент зажимается один раз для двух операций. –– Решение будущего от технологических лидеров –– Forward-looking state-of-the-art technology by technology leaders –– Повышенная эффективность и экономия времени благодаря комбинации –– Highest efficiency and saved time by combining two production stages двух рабочих процессов –– Utmost precision due to high precision clamping in HAIMER’s balancing –– Наивысшая точность за счет прецизионного зажима в адаптерах HAIMER adapters –– Оптимальное соотношение цены и качества –– Reasonable price and efficiency ratio –– Компактная конструкция –– Needs little space –– Простое и логичное управление –– Simple and logical operation –– Адаптеры для всех систем –– Adapter for all interfaces –– Повышенный комфорт –– Highest possible measuring comfort Предварительная настройка Программное обеспечение для профессионалов Система измерения с камерой высокого разрешения и цифровой Разнообразные методы измерения и балансировки в наглядном меню обработкой данных Software for professionals Presetting Various options for measuring and balancing clearly arranged in menus Measuring system with high resolution camera and digital photo processing Технические данные/Technical details Tool Dynamic TD Preset Габариты/Dimensions [mm] 2000 × 1800 × 820 Cтабильность повторяемости/Repeat accuracy [mm] ± 0,002 Вес/Weight [kg] 550 Точность индикации/Visual Indicator [mm] 0,001 Параметры сети/Power requirements [V/Hz] 230/50 – 60 Сжатый воздух /Compressed air [bar] 5 – 6 Zoller измерительная техника ось X /Zoller measuring technic X-Axis [mm] 200 Макс. длина инструмента балансировка /max. tool length balancing [mm] 700 Zoller измерительная техника ось Z /Zoller measuring technic Z-Axis [mm] 400 Макс. длина инструмента измерение и предв. настройка Рабочие обороты шпинделя [1/мин] /Spindle speed [rpm] 300 – 1100 max. tool length measuring and presettig [mm] 450 Точность измерений /Measuring accuracy [gmm] < 0,5 Рабочие обороты шпинделя /max. tool diameter [mm] 400 Мощность/Power usage [kW] 0,4 Макс. вес инструмента/max. tool weight [kg] 30 Н° заказа/Order No. 80.240.00 Сохраняется право на технические изменения 25 Technical data subject to change without prior notice
