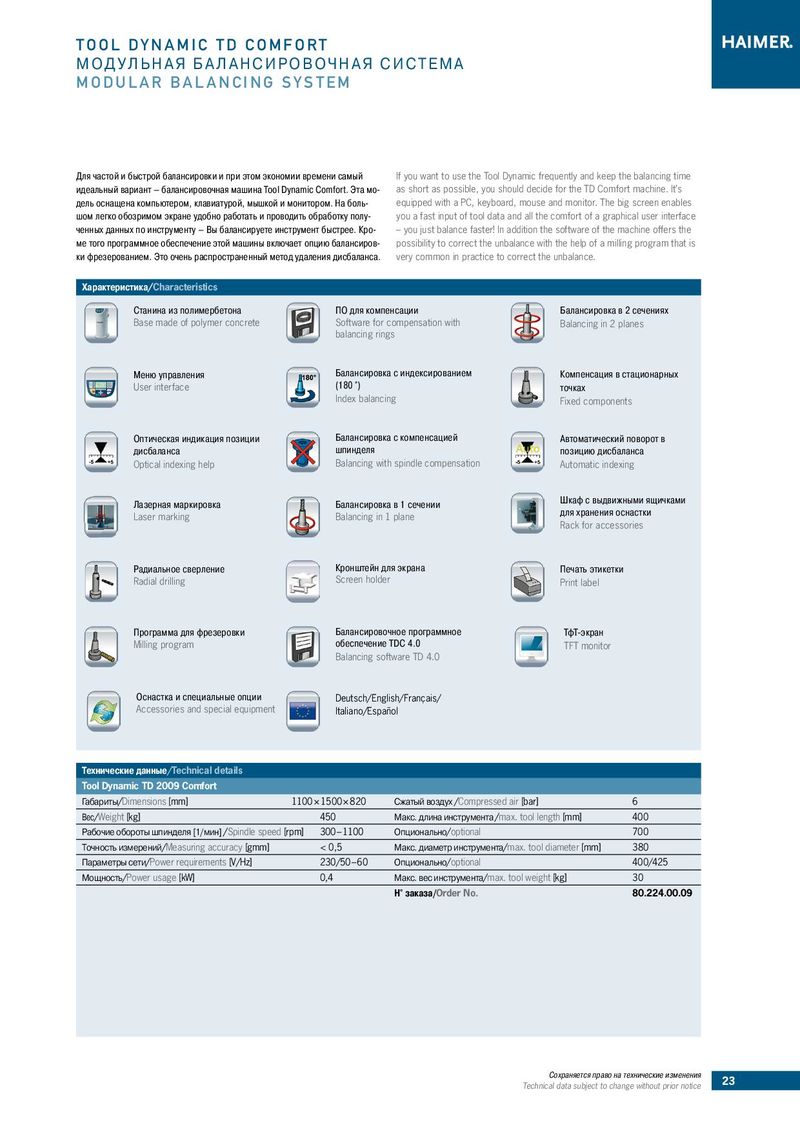

TOOL DYNAMIC T D COMFORT
| Для частой и быстрой балансировки и при этом экономии времени самый | If you want to use the Tool Dynamic frequently and keep the balancing time | |||
| идеальный вариант – балансировочная машина Tool Dynamic Comfort. Эта мо- | as short as possible, you should decide for the TD Comfort machine. It’s | |||
| дель оснащена компьютером, клавиатурой, мышкой и монитором. На боль- | equipped with a PC, keyboard, mouse and monitor. The big screen enables | |||
| шом легко обозримом экране удобно работать и проводить обработку полу- | you a fast input of tool data and all the comfort of a graphical user interface | |||
| ченных данных по инструменту – Вы балансируете инструмент быстрее. Кро- | – you just balance faster! In addition the software of the machine offers the | |||
| ме того программное обеспечение этой машины включает опцию балансиров- | possibility to correct the unbalance with the help of a milling program that is | |||
| ки фрезерованием. Это очень распространенный метод удаления дисбаланса. | very common in practice to correct the un balance. | |||
| Характеристика/Characteristics | ||||
| Станина из полимербетона | ПО для компенсации | Балансировка в 2 сечениях | ||
| Base made of polymer concrete | Software for compensation with | Balancing in 2 planes | ||
| balancing rings | ||||
| Меню управления | Балансировка с индексированием | Компенсация в стационарных | ||
| User interface | (180 °) | точках | ||
| Index balancing | Fixed components | |||
| Оптическая индикация позиции | Балансировка с компенсацией | Автоматический поворот в | ||
| дисбаланса | шпинделя | позицию дисбаланса | ||
| Optical indexing help | Balancing with spindle compensation | Automatic indexing | ||
| Лазерная маркировка | Балансировка в 1 сечении | Шкаф с выдвижными ящичками | ||
| Laser marking | Balancing in 1 plane | для хранения оснастки |
Rack for accessories
| Радиальное сверление | Кронштейн для экрана | Печать этикетки |
| Radial drilling | Screen holder | Print label |
| Программа для фрезеровки | Балансировочное программное | ТфТ-экран |
| Milling program | обеспечение TDC 4.0 | TFT monitor |
Balancing software TD 4.0
Оснастка и специальные опции Deutsch/English/Français/ Accessories and special equipment Italiano/Español
Технические данные/Technical details Tool Dynamic TD 2009 Comfort
| Габариты/Dimensions [mm] | 1100 × 1500 × 820 | Сжатый воздух /Compressed air [bar] | 6 | |
| Вес/Weight [kg] | 450 | Макс. длина инструмента /max. tool length [mm] | 400 | |
| Рабочие обороты шпинделя [1/мин] /Spindle speed [rpm] | 300 – 1100 | Опционально/optional | 700 | |
| Точность измерений/Measuring accuracy [gmm] | < 0,5 | Макс. диаметр инструмента/max. tool diameter [mm] | 380 | |
| Параметры сети/Power requirements [V/Hz] | 230/50 – 60 | Опционально/optional | 400/425 | |
| Мощность/Power usage [kW] | 0,4 | Макс. вес инструмента/max. tool weight [kg] 30 |
Н° заказа/Order No. 80.224.00.09
