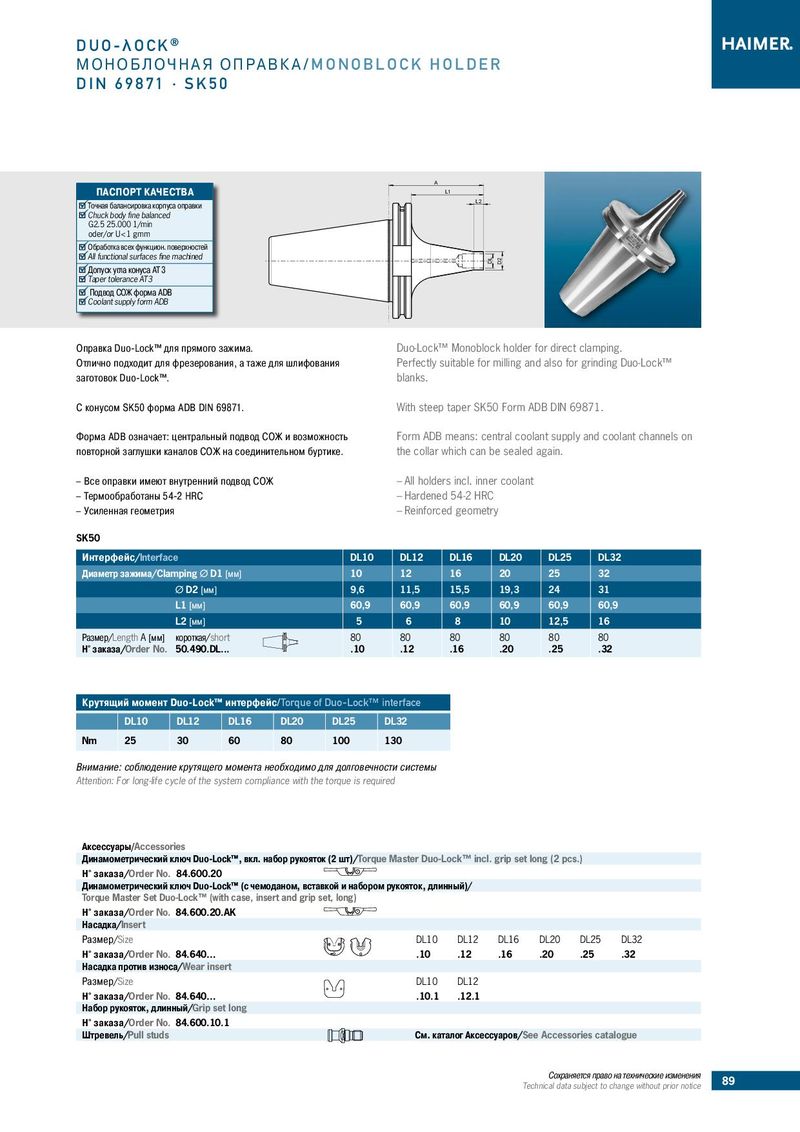

DUO-λOCK® МОНОБЛОЧНАЯ ОПРАВКА/MONOBLOCK HOLDER DIN 69871 · SK50 A ПАСПОРТ КАЧЕСТВА L1 Точная балансировка корпуса оправки L2 Chuck body fine balanced G2.5 25.000 1/min oder/or U < 1 gmm Обработка всех функцион. поверхностей All functional surfaces fine machined DL D2 Допуск угла конуса AT 3 Taper tolerance AT3 Подвод СОЖ форма ADB Coolant supply form ADB Оправка Duo-Lock™ для прямого зажима. Duo-Lock™ Monoblock holder for direct clamping. Отлично подходит для фрезерования, а таже для шлифования Perfectly suitable for milling and also for grinding Duo-Lock™ заготовок Duo-Lock™. blanks. C конусом SK50 форма ADB DIN 69871. With steep taper SK50 Form ADB DIN 69871. Форма ADB означает: центральный подвод СОЖ и возможность Form ADB means: central coolant supply and coolant channels on повторной заглушки каналов СОЖ на соединительном буртике. the collar which can be sealed again. ––Все оправки имеют внутренний подвод СОЖ ––All holders incl. inner coolant ––Термообработаны 54-2 HRC ––Hardened 54-2 HRC ––Усиленная геометрия ––Reinforced geometry SK50 Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32 Диаметр зажима/Clamping Ø D1 [мм] 10 12 16 20 25 32 Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31 L1 [мм] 60,9 60,9 60,9 60,9 60,9 60,9 L2 [мм] 5 6 8 10 12,5 16 Размер/Length A [мм] короткая/short 80 80 80 80 80 80 Н° заказа/Order No. 50.490.DL... .10 .12 .16 .20 .25 .32 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/ Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1 Штревель/Pull studs См. каталог Аксессуаров/See Accessories catalogue  Сохраняется право на технические изменения 89 Technical data subject to change without prior notice
