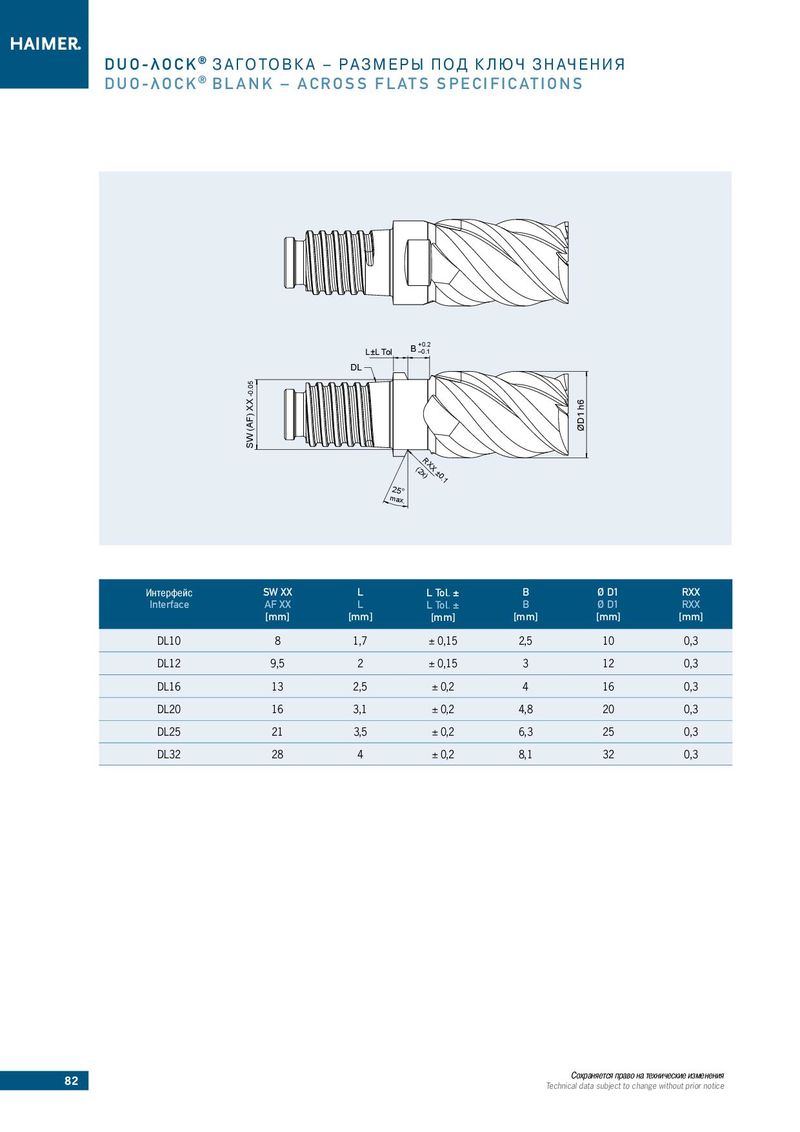

DUO-λOCK® ЗАГОТОВКА – РАЗМЕРЫ ПОД КЛЮЧ ЗНАЧЕНИЯ DUO-λOCK® BLANK – ACROSS F L AT S S P E C I F I C AT I O N S B +0.2 L±L Tol –0.1 DL -0.05 XX h6 (AF) ØD1 SW RXX(2±x0).1 25° max. Интерфейс SW XX L L Tol. ± B Ø D1 RXX Interface AF XX L L Tol. ± B Ø D1 RXX [mm] [mm] [mm] [mm] [mm] [mm] DL10 8 1,7 ± 0,15 2,5 10 0,3 DL12 9,5 2 ± 0,15 3 12 0,3 DL16 13 2,5 ± 0,2 4 16 0,3 DL20 16 3,1 ± 0,2 4,8 20 0,3 DL25 21 3,5 ± 0,2 6,3 25 0,3 DL32 28 4 ± 0,2 8,1 32 0,3 82 Сохраняется право на технические изменения Technical data subject to change without prior notice
