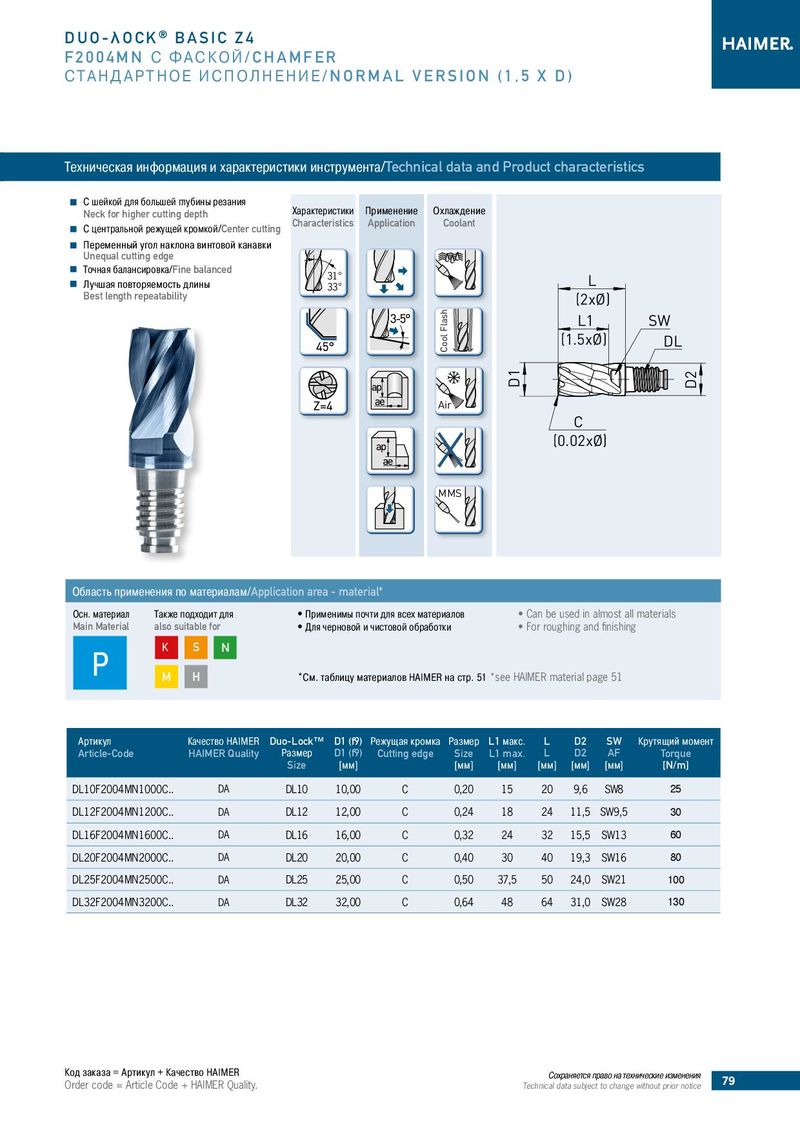

DUO-λOCK® BASIC Z4 F2004MN С ФАСКОЙ/CHAMFER СТАНДАРТНОЕ ИСПОЛНЕНИЕ/NORMAL VERSION (1,5 X D) Техническая информация и характеристики инструмента/Technical data and Product characteristics C шейкой для большей глубины резания Характеристики Применение Охлаждение Neck for higher cutting depth Characteristics Application Coolant С центральной режущей кромкой/Center cutting Переменный угол наклона винтовой канавки Unequal cutting edge Точная балансировка/Fine balanced 31° L Лучшая повторяемость длины 33° Best length repeatability (2xØ) Cool Flash L1 SW (1.5xØ) DL D1 D2 Air C (0.02xØ) MMS Область применения по материалам/Application area - material* Осн. материал Также подходит для • Применимы почти для всех материалов • Can be used in almost all materials Main Material also suitable for • Для черновой и чистовой обработки • For roughing and finishing P K S N M H *См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51 Артикул Качество HAIMER Duo-Lock™ D1 (f9) Режущая кромка Размер L1 макс. L D2 SW Крутящий момент Article-Code HAIMER Quality Размер D1 (f9) Cutting edge Size L1 max. L D2 AF Torque Size [мм] [мм] [мм] [мм] [мм] [мм] [N/m] DL10F2004MN1000C.. DA DL10 10,00 C 0,20 15 20 9,6 SW8 25 DL12F2004MN1200C.. DA DL12 12,00 C 0,24 18 24 11,5 SW9,5 30 DL16F2004MN1600C.. DA DL16 16,00 C 0,32 24 32 15,5 SW13 60 DL20F2004MN2000C.. DA DL20 20,00 C 0,40 30 40 19,3 SW16 80 DL25F2004MN2500C.. DA DL25 25,00 C 0,50 37,5 50 24,0 SW21 100 DL32F2004MN3200C.. DA DL32 32,00 C 0,64 48 64 31,0 SW28 130 Код заказа = Артикул + Качество HAIMER Сохраняется право на технические изменения 79 Order code = Article Code + HAIMER Quality. Technical data subject to change without prior notice
