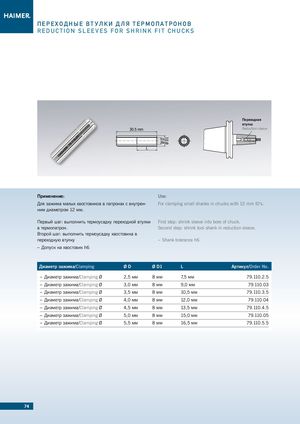

ПЕРЕХОДНЫЕ ВТУЛКИ ДЛЯ ТЕРМОПАТРОНОВ

REDUCTION SLEEVES FOR SHRINK FIT CHUCKS

Переходная втулка Reduction sleeve

Применение:Use:
Для зажима малых хвостовиков в патронах с внутрен-For clamping small shanks in chucks with 12 mm ID’s.
ним диаметром 12 мм.
Первый шаг: выполнить термоусадку переходной втулкиFirst step: shrink sleeve into bore of chuck.
в термопатрон.Second step: shrink tool shank in reduction sleeve.
Второй шаг: выполнить термоусадку хвостовика в
переходную втулку– Shank tolerance h6

– Допуск на хвостовик h6

Диаметр зажима/ClampingØ DØ D1LАртикул/Order No.
– Диаметр зажима/ClampingØ2,5 мм8 мм7,5 мм79.110.2.5
– Диаметр зажима/ClampingØ3,0 мм8 мм9,0 мм79.110.03
– Диаметр зажима/ClampingØ3,5 мм8 мм10,5 мм79.110.3.5
– Диаметр зажима/ClampingØ4,0 мм8 мм12,0 мм79.110.04
– Диаметр зажима/ClampingØ4,5 мм8 мм13,5 мм79.110.4.5
– Диаметр зажима/ClampingØ5,0 мм8 мм15,0 мм79.110.05
– Диаметр зажима/ClampingØ5,5 мм8 мм16,5 мм79.110.5.5
