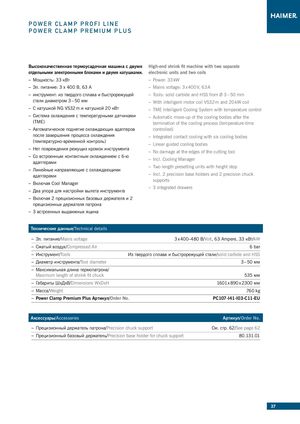

POWER CLAMP PREMIUM PLUS
| Высококачественная термоусадочная машина с двумя | High-end shrink fit machine with two separate |
| отдельными электронными блоками и двумя катушками. | electronic units and two coils |
| – Мощность: 33 кВт | – Power: 33 kW |
| – Эл. питание: 3 x 400 В, 63 A | – Mains voltage: 3 x 400 V, 63 A |
| – инструмент: из твердого сплава и быстрорежущей | – Tools: solid carbide and HSS from Ø 3 – 50 mm |
| стали диаметром 3 – 50 мм – With intelligent motor coil VS32 m and 20 kW coil | |
| – С катушкой NG VS32 m и катушкой 20 кВт | – TME Intelligent Cooling System with temperature control |
| – Система охлаждения с температурными датчиками | – Automatic move-up of the cooling bodies after the |
(TME) termination of the cooling process (temperature-time – Автоматическое поднятие охлаждающих адаптеров controlled) после завершения процесса охлаждения – Integrated contact cooling with six cooling bodies (температурно-временной контроль) –
Linear guided cooling bodies – Нет повреждения режущих кромок инструмента – No damage at the edges of the cutting tool – Со встроенным контактным охлаждением с 6-ю – Incl. Cooling Manager адаптерами – Two length presetting units with height stop – Линейные направляющие с охлаждающими адаптарами – Incl. 2 precision base holders and 2 precision chuck supports – Включая Cool Manager – 3 integrated drawers – Два упора для настройки вылета инструмента – Включая 2 прецизионных базовых держателя и 2 прецизионных держателя патрона – 3 встроенных выдвижных ящика
Технические данные/Technical details
| – Эл. питание/Mains voltage 3 x 400–480 В/Volt, 63 Ampere, 33 кВт/kW |
| – Сжатый воздух/Compressed Air 6 bar |
| – Инструмент/Tools Из твердого сплава и быстрорежущей стали/solid carbide and HSS |
| – Диаметр инструмента/Tool diameter 3 – 50 мм |
| – Максимальная длина термопатрона/ Maximum length of shrink fit chuck 535 мм |
| – Габариты ШхДхВ/Dimensions WxDxH 1601 x 890 x 2300 мм |
| – Масса/Weight 760 kg |
| – Power Clamp Premium Plus Артикул/Order No. PC107-I41-I03-C11-EU |
| Аксессуары/Accessories | Артикул/Order No. |
| – Прецизионный держатель патрона/Precision chuck support | Cм. cтр. 62/See page 62 |
| – Прецизионный базовый держатель/Precision base holder for chuck support | 80.131.01 |
