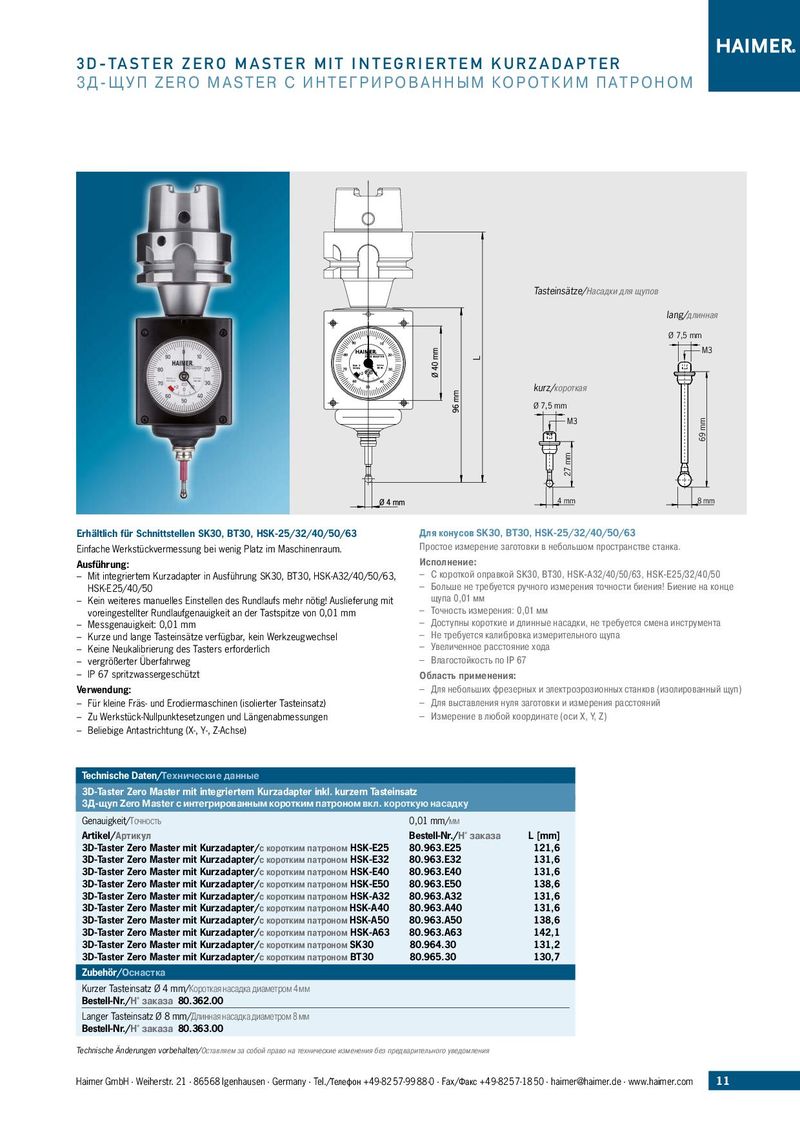

3 D - TA S T E R ZERO MASTER MIT INTEGRIERTEM KURZADAPTER
3 Д - Щ У П ZERO MASTER С ИНТЕГРИРОВАННЫМ КОРОТКИМ ПАТРОНОМ
65 mm Ø 20 mm
0 9010 9010
| 8020 | UNIVERSAL 3D-TASTER | 80 | ||
| 20 | ||||
| Made inGermany | ||||
| 70 | 2 0.01 mm | -2 | 30 | |
| 30 | 1 | -1 | 70 | |
| 0 | ||||
| 60 | 40 | |||
| 40 | 50 60 |
Tasteinsätze/Насадки для щупов lang/длинная Ø 7,5 mm M3
kurz/короткая Ø 7,5 mm M3
| 8 mm 4 mm 4 mm | |
| Erhältlich für Schnittstellen SK30, BT30, HSK-25/32/40/50/63 | Для конусов SK30, BT30, HSK-25/32/40/50/63 |
| Einfache Werkstückvermessung bei wenig Platz im Maschinenraum. | Простое измерение заготовки в небольшом пространстве станка. |
| Ausführung: | Исполнение: |
| – Mit integriertem Kurzadapter in Ausführung SK30, BT30, HSK-A32/40/50/63, | – С короткой оправкой SK30, BT30, HSK-A32/40/50/63, HSK-E25/32/40/50 |
| HSK-E25/40/50 – Больше не требуется ручного измерения точности биения! Биение на конце | |
| – Kein weiteres manuelles Einstellen des Rundlaufs mehr nötig! Auslieferung mit | щупа 0,01 мм |
| voreingestellter Rundlaufgenauigkeit an der Tastspitze von 0,01 mm – Точность измерения: 0,01 мм | |
| – Messgenauigkeit: 0,01 mm | – Доступны короткие и длинные насадки, не требуется смена инструмента |
| – Kurze und lange Tasteinsätze verfügbar, kein Werkzeugwechsel | – Не требуется калибровка измерительного щупа |
| – Keine Neukalibrierung des Tasters erforderlich | – Увеличенное расстояние хода |
| – vergrößerter Überfahrweg | – Влагостойкость по IP 67 |
| – IP 67 spritzwassergeschützt | Область применения: |
| Verwendung: | – Для небольших фрезерных и электроэрозионных станков (изолированный щуп) |
| – Für kleine Fräs- und Erodiermaschinen (isolierter Tasteinsatz) | – Для выставления нуля заготовки и измерения расстояний |
| – Zu Werkstück-Nullpunktesetzungen und Längenabmessungen | – Измерение в любой координате (оси X, Y, Z) |
– Beliebige Antastrichtung (X-, Y-, Z-Achse)
Technische Daten/Технические данные
| 3D-Taster Zero Master mit integriertem Kurzadapter inkl. kurzem Tastein 3Д-щуп Zero Master с интегрированным коротким патрономвкл. кор | satz откую насадку | |
| Genauigkeit/Точность | 0,01 mm/мм | |
| Artikel/Артикул | Bestell-Nr./Н° заказа | L [mm] |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном HSK-E25 | 80.963.E25 | 121,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном HSK-E32 | 80.963.E32 | 131,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном HSK-E40 | 80.963.E40 | 131,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном HSK-E50 | 80.963.E50 | 138,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном HSK-A32 | 80.963.A32 | 131,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патрономHSK-A40 | 80.963.A40 | 131,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патрономHSK-A50 | 80.963.A50 | 138,6 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном HSK-A63 | 80.963.A63 | 142,1 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патрономSK30 | 80.964.30 | 131,2 |
| 3D-Taster Zero Master mit Kurzadapter/c коротким патроном BT30 | 80.965.30 | 130,7 |
| Zubehör/Оснастка | ||
| Kurzer Tasteinsatz Ø 4 mm/Короткая насадка диаметром 4 мм | ||
| Bestell-Nr./Н° заказа 80.362.00 | ||
| Langer Tasteinsatz Ø 8 mm/Длинная насадка диаметром 8 мм | ||
| Bestell-Nr./Н° заказа 80.363.00 |
