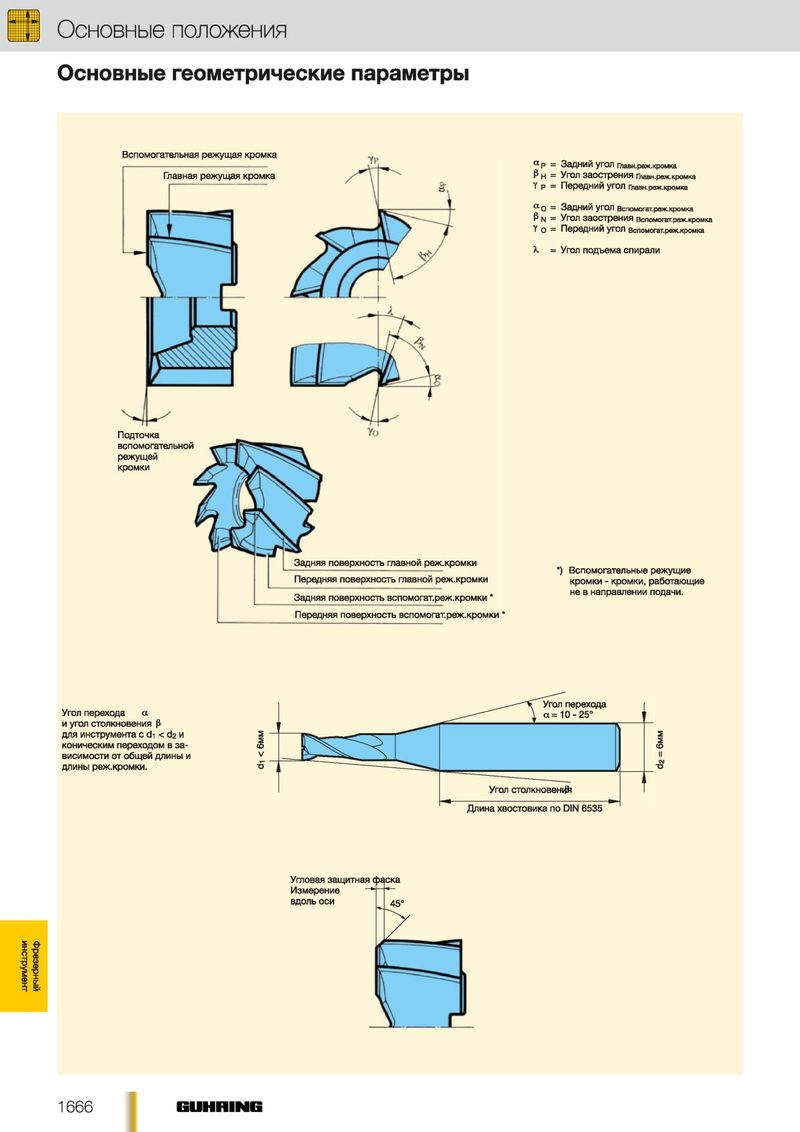

Основные геометрические параметры

йгппмпгятвпкняа newvinaa кплм^я

• = Задний угол Главн.реж.кромка
• = Угол заострения

Н Главн.реж.кромка Y р = Передний угол Главн.реж-кромка

• О = Задний УГОЛ Вспомогат.реж.кромка
• УГОЛ Заострения

N = Вспомогат.реж.кромка Y О = Передний угол Вспом огат.рвж.кромка 'к = Угол подъема спирали *)

*) Вспомогательные режущие кромки - кромки, работающие не в направлении подачи.

Угол перехода a и угол столкновения для инструмента с di < 62 и коническим переходом в за висимости от общей длины и длины реж.кромки.
