Каталог Guhring сверла - страница 48

Предыдущая страница Следующая страница

Навигация

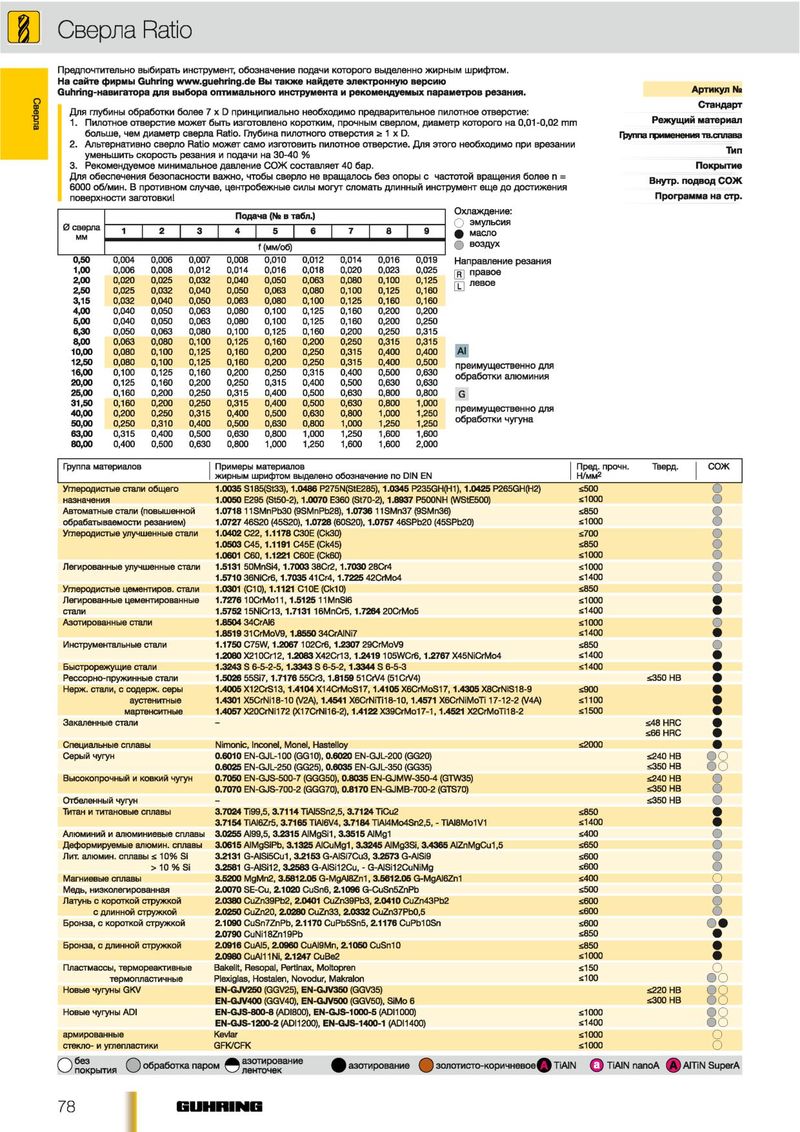

Стандарт Для глубины обработки более 7 х D принципиально необходимо предварительное пилотное отверстие:

1. Пилотное отверстие может быть изготовлено коротким, прочным сверлом, диаметр которого на 0,01 -0,02 mmРежущий материал
больше, чем диаметр сверла Ratio. Глубина пилотного отверстия а 1 х D.Группа применения тв.сплава
2. Альтернативно сверло Ratio может само изготовить пилотное отверстие. Для этого необходимо при врезании
Тип
уменьшить скорость резания и подачи на 30-40 %
3. Рекомендуемое минимальное давление СОЖ составляет 40 бар.Покрытие
Для обеспечения безопасности важно, чтобы сверло не вращалось без опоры с частотой вращения более п =
Внутр. подвод СО Ж
6000 об/мин. В противном случае, центробежные силы могут сломать длинный инструмент еще до достижения
поверхности заготовки!Программа на стр.
Подача (№ в табл.)Охлаждение: Оэмульсия
0сверла1467 масло
MM2 35 I f (мм/об)8 9 ф 0 воздух
0,50 1,000,004 0,0060,006 0,007 0,008 0,0120,008 0,0140,010 0,012 0,016 0,0180,014 0,016 0,019 0,020 0,023 0,025 Направление резания р правое
2,00 2,50 3150,020 0,025 00320,025 0,032 0,032 0,040 0040 00500,040 0,050 00630,050 0,063 0,063 0,080 0080 01000,080 0,100 0,125 0,100 0,125 0,160 0125 0160 0160 [~^~левое
, 400, 0040, , 0050 0063, 0080, , 0100 0125, , , 0160 0200 0200
, 5,00 6,30, 0,040 0,050, , 0,050 0,063 0,063 0,080, 0,080 0,100, , 0,100 0,125 0,125 0,160, , , 0,160 0,200 0,250 0,200 0,250 0,315
8,000,0630,080 0,1000,1250,160 0,2000,250 0,315 0,315
10,000,0800,100 0,1250,1600,200 0,2500,315 0,400 0,400 AI
12,500,0800,100 0,1250,1600,200 0,2500,315 0,400 0,500
16,000,100 01250,125 0,160 01600,200 02500,250 0,315 0315 04000,400 0,500 0,630 0500 0630 0630 преимущественно для обработки алюминия
20,00 25,00, 0,160, 0,200 0,200 0,250, 0,315, , 0,400 0,500, , , 0,630 0,800 0,800
31,500,1600,200 0,2500,3150,400 0,5000,630 0,800 1,000 пеимественно ля
40,000,2000,250 0,3150,4000,500 0,6300,800 1,000 1,250 рущ д
50,00 63000,250 03150,310 0,400 0400 05000,500 06300,630 0,800 0800 10001,000 1,250 1,250 1250 1600 1600 обработки чугуна
, 80,00, 0,400, , 0,500 0,630, 0,800, , 1,000 1,250, , , 1,600 1,600 2,000
Группа материаловПримеры жирным шматериалов рифтом выделенообозначение по DIN EN Пред, проч Н/мм2н. Тверд.СОЖ
Углеродистые сталиобщего1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 P265GH(H2) £500С)
назначени Автоматныя е стали (повышенной1.0050 E29 1.0718 11S5 (St50-2), 1.0070 E MnPb30 (9SMnPb2360 (St70-2), 1.8937 P500NH (WStE500) £1000 8) 1.0736 11SMn37 (9SMn36) £850о С)
обрабатываемостирезанием)1.0727 46S20 (45S20), 1.0728, (60S20), 1.0757 46SPb20 (45SPb20) £1000о
Углеродистые улучшенные стали1.0402 C22,1.1178 C30E (Ck30) £700о
1.0503 C45,1.1191 C45E (Ck45) £850о
1.0601 C601.1221 C60E (Ck60) £1000(■)
Легированные улучшенные стали1.5131 50 1.5710 36, MnSi4,1.7003 38Ci NiCr6,1.7035 4104,2,1.7030 2804 51000 1.7225 42CrMo4 £1400о о
Углеродис Легировантые цеме ные цементиров. стали нтированные1.0301 (C1 17276 i0C0), 1.1121 C10E (Ck rMo1115125 11M10) £850 nSi6 £1000о •
стали. 1.5752 15,. Ni013,1.7131 16MnCr5,1.7264 200Mo5 £1400•
Азотированные стали1.8504 34C 1.8519 31CrAI6 rMoV9, 1.8550 34C£1000 rAINi7 £1400о •
Инстметальныетали11750 C7W 12067 102062307 29OM0V9 £850о
ру. 1.2080X2, . , 10012,1.2083X42. 013,1.2419 105WO6,1.2767 X45NiOMo4 £1400•
Быстрорежущие сталиW
Рессорно-пружинные стали1.5026 55Si7 1.7176 55Cr3 1.8159 51CrV4 (51CrV4)£350 НВ•
Нерж. стали, с содерж. серы1.4005 X1, , 2CrS13,1.4104 X14CrMoS17,1.4105 X6OM0SI7,1.4305 X8CrNiS18-9 £900•
ауст мартенитные енситные1.4301 X5 1.4057 X20Ni18-10 (V2A), 1.4 CrNi 172 (X17CrNi1541 X6ONiTi18-10,1.4571 X60NiMoTi 17-12-2 (V4A) £1100 6-2), 1.4122 X39CrMo17-1, 1.4521 X2CrMoTi18-2 £1500• •
Закаленные стали548 HRC SHRC•
Специальные сплавыNimonic, Inconel, Monel, Hastslloy £20006 6• •
Серый чугун0.6010 EN-GJL-100 (GG10), 0.6020 EN-GJL-200 (GG20)£240 НВo n
06025 EN-GJL-250 (GG25) 06035 EN-GJL-350 (GG35)£350 НВ
Высокопрочный и ковкий чугун. 0.7050 EN- 0.7070 EN-, . GJS-500-7 (GGG50 GJS-700-2 (GGG70), 0.8035 EN-GJMW-350-4 (GTW35) ), 0.8170 EN-GJMB-700-2 (GTS70)£240 НВ £350 НВо и и о
Отбеленный чугун5350 НВ•
Титан и титановые сплавы3.7024 Ti9 3.7154 TiAI9,5, 3.7114 TiAI5Sn2 6Zr5, 3.7165 TiAI6V,5, 3.7124 TiCu2 5850 4, 3.7184 TiAI4Mo4Sn2,5, - TiAl8Mo1 V1 £1400• •
Алюминий Деформии алюмин уемые алиевые сплавы юмин сплавы3.0255 AI99.5, 3.2315 AlMgSil, 3.3515 AIMg1 £400о
Лит. алюмин. сплавы. £ 10% Si > 10 % Si3.2131 G-A 3.2581 G-AlSi5Cu1,3.2153 G- ISi12, 3.2583 G-AISAISi7Cu3, 3.2573 G-AISi9 £600 i12Cu, - G-AISi12CuNiMg £600Г) и
Мы ниевы Медь, низе ci шавы колегированная2.0070 SE-Cu, 2.1020 CuSn6,2.1096 G-CuSn5ZnPb £500о
Латунь с с дороткой с линной сттружкой ружкой2.0380 Cu 2.0250 CuZn39Pb2, 2.0401 Cu n20, 2.0280 CuZn3Zn39Pb3, 2.0410 CuZn43Pb2 £600 3, 2.0332 CuZn37PbO,5 £600о о
Бронза, скороткойстружкой2.1090 CuS 20790 Cn7ZnPb, 2.1170 Cu i18Z19PbPb5Sn5, 2.1176 CuPMOSn £600 S850о# •
Бронза, сдлинной стружкой. u 2.0916 CuA 2.0980 CuAn I5, 2.0960 CuAI9M I11 Ni, 2.1247 CuBen, 2.1050 CuSn10 £850 2 51000• •
Пластмассы термоеактивныеBakelit Reopal Pertinax Moltopren £150С)
,, lil, , l Ndkl 5100
Новые чугтермопл уны GKVстичныеexgas, EN-GJV25 EN-GJV40ostaen, ovour, 0 (GGV25), EN-GJV 0 (GGV40), EN-GJVaraon 350 (GGV35) 500 (GGV50), SiMo6£220 НВ £300 НВи О) и О •о
Новые чгны ADIEN-GJS-80-8 (ADI800) EN-GJS-1000-5 (ADI1000) £1000•о
у,£1400
EN-GJS-100-2 (AD11200), E-GJS-1400-1 (ADM 400)и и
армирова стекло- инные углепластикиKevlar GFK/CFK£1000 £1000о с>
/^"чбезО^
'—'покрытия Обработкапаром © ла™аНИе( азотирование золотисто-коричневое TiAIN Q TiAIN nanoA (A )A IiN SuperA
