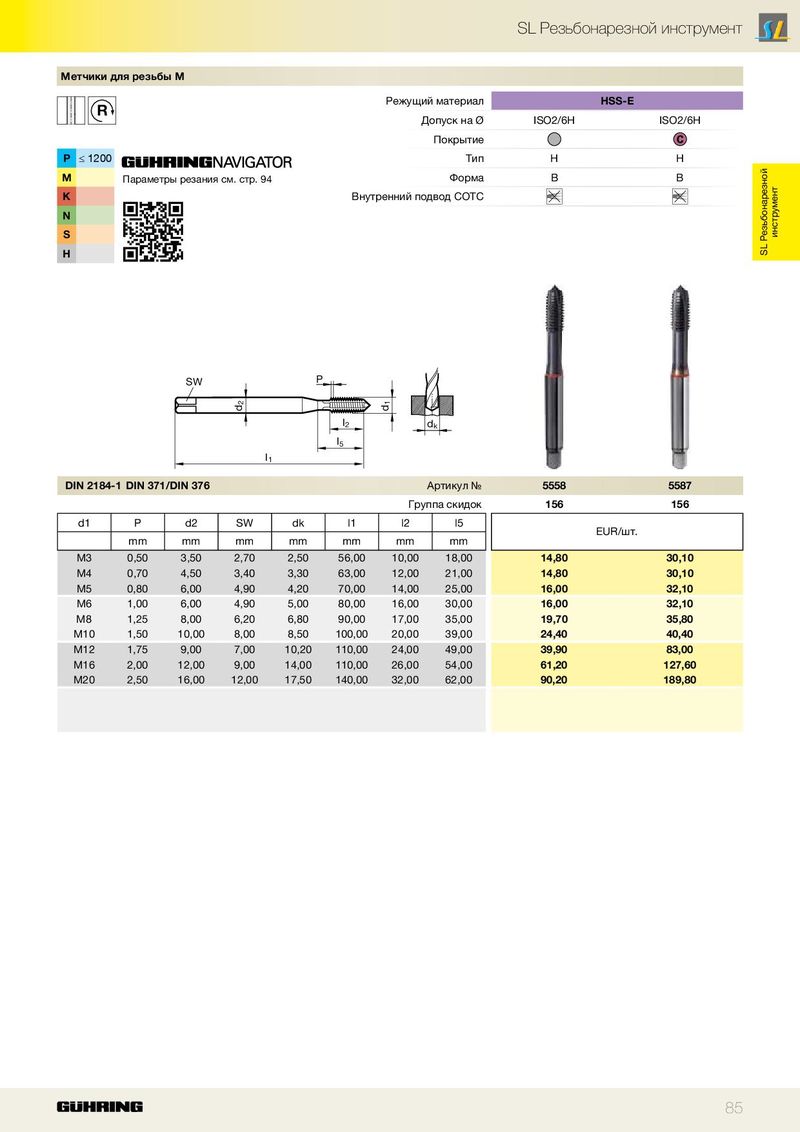

| Метчики д | ля резьбы М | |||
| R | Режущий материал | HSS-E | ||
| Допуск на Ø | ISO2/6H | ISO2/6H | ||
| Покрытие | ||||
| P ≤1200 | Тип | H | H | |
| M | Параметры резания см. стр. 94 | Форма | B | B |
| K N S H | Внутренний подвод СОТС |
| SW | P | ||||||||
| d2 | d1 | ||||||||
| l1 | l2 l5 | d | k | ||||||
| DIN 2184 | -1 DIN 371 | /DIN 376 | Артикул № | 5558 | 5587 | ||||
| Груп | па скидок | 156 | 156 | ||||||
| d1 | P | d2 | SW | dk | l1 | l2 | l5 | EUR/ | |
| mm | mm | mm | mm | mm | mm | mm | шт. | ||
| M3 | 0,50 | 3,50 | 2,70 | 2,50 | 56,00 | 10,00 | 18,00 | 14,80 | 30,10 |
| M4 | 0,70 | 4,50 | 3,40 | 3,30 | 63,00 | 12,00 | 21,00 | 14,80 | 30,10 |
| M5 | 0,80 | 6,00 | 4,90 | 4,20 | 70,00 | 14,00 | 25,00 | 16,00 | 32,10 |
| M6 | 1,00 | 6,00 | 4,90 | 5,00 | 80,00 | 16,00 | 30,00 | 16,00 | 32,10 |
| M8 | 1,25 | 8,00 | 6,20 | 6,80 | 90,00 | 17,00 | 35,00 | 19,70 | 35,80 |
| M10 | 1,50 | 10,00 | 8,00 | 8,50 | 100,00 | 20,00 | 39,00 | 24,40 | 40,40 |
| M12 | 1,75 | 9,00 | 7,00 | 10,20 | 110,00 | 24,00 | 49,00 | 39,90 | 83,00 |
| M16 | 2,00 | 12,00 | 9,00 | 14,00 | 110,00 | 26,00 | 54,00 | 61,20 | 127,60 |
| M20 | 2,50 | 16,00 | 12,00 | 17,50 | 140,00 | 32,00 | 62,00 | 90,20 | 189,80 |
