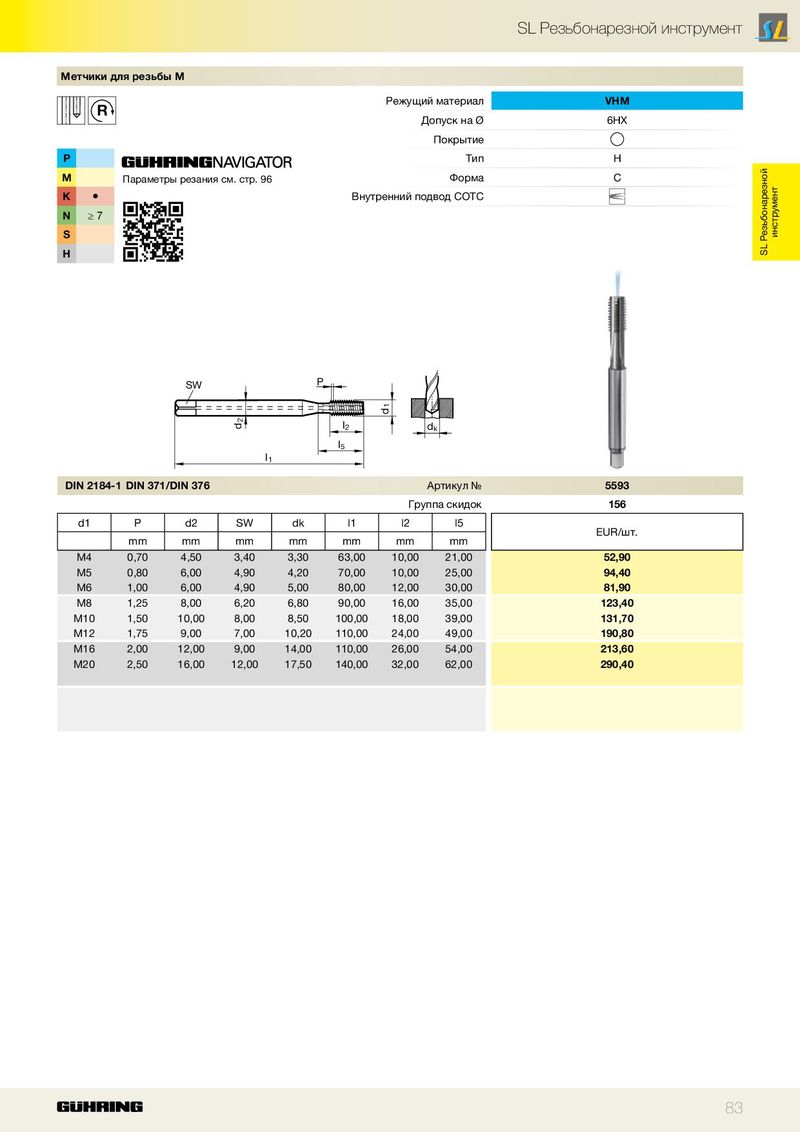

Каталог Guhring высокопроизводительный инструмент по отличной цене SuperLine - страница 83
Навигация
Каталог Guhring пластины PKD и CBN
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring фрезерный инструмент
Каталог Guhring инструментальная оснастка
Каталог Guhring сверла со сменными пластинами
| R | Режущий материал | VHM | ||
| Допуск на Ø | 6HX | |||
| Покрытие | ||||
| P | Тип | H | ||
| M | Параметры резания см. стр. 96 | Форма | C | |
| K N S H | ● ≥7 | Внутренний подвод СОТС |
SW P
l d 2 k l 5 l1
| DIN 2184-1 DIN 371/DIN 376 | Артикул № | 5593 | |
| Группа скидок | 156 |
| d1 | P | d2 | SW | dk | l1 | l2 | l5 | ||
| EUR/шт. | |||||||||
| mm | mm | mm | mm | mm | mm | mm | |||
| M4 | 0,70 | 4,50 | 3,40 | 3,30 | 63,00 | 10,00 | 21,00 | 52,90 | |
| M5 | 0,80 | 6,00 | 4,90 | 4,20 | 70,00 | 10,00 | 25,00 | 94,40 | |
| M6 | 1,00 | 6,00 | 4,90 | 5,00 | 80,00 | 12,00 | 30,00 | 81,90 | |
| M8 | 1,25 | 8,00 | 6,20 | 6,80 | 90,00 | 16,00 | 35,00 | 123,40 | |
| M10 | 1,50 | 10,00 | 8,00 | 8,50 | 100,00 | 18,00 | 39,00 | 131,70 | |
| M12 | 1,75 | 9,00 | 7,00 | 10,20 | 110,00 | 24,00 | 49,00 | 190,80 | |
| M16 | 2,00 | 12,00 | 9,00 | 14,00 | 110,00 | 26,00 | 54,00 | 213,60 | |
| M20 | 2,50 | 16,00 | 12,00 | 17,50 | 140,00 | 32,00 | 62,00 | 290,40 |
