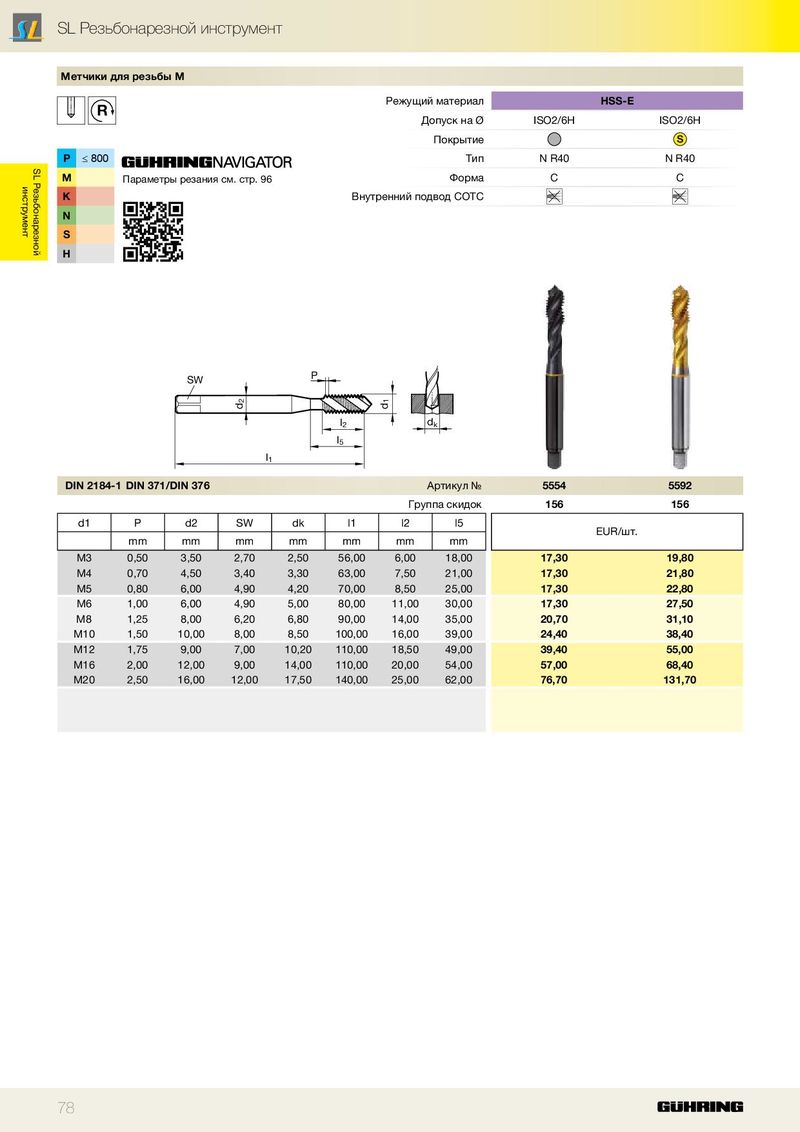

| Мет | чики д | ля резьбы М | |||
| R | Режущий материал | HSS-E | |||
| Допуск на Ø | ISO2/6H | ISO2/6H | |||
| Покрытие | S | ||||
| P | ≤800 | Тип | N R40 | N R40 | |
| M | Параметры резания см. стр. 96 | Форма | C | C | |
| K N S H | Внутренний подвод СОТС |
SW P
l d 2 k l 5 l1
| DIN 2184-1 DIN 371/DIN 376 | Артикул № | 5554 | 5592 | |
| Группа скидок | 156 | 156 |
| d1 | P | d2 | SW | dk | l1 | l2 | l5 | |||
| EUR/шт. | ||||||||||
| mm | mm | mm | mm | mm | mm | mm | ||||
| M3 | 0,50 | 3,50 | 2,70 | 2,50 | 56,00 | 6,00 | 18,00 | 17,30 | 19,80 | |
| M4 | 0,70 | 4,50 | 3,40 | 3,30 | 63,00 | 7,50 | 21,00 | 17,30 | 21,80 | |
| M5 | 0,80 | 6,00 | 4,90 | 4,20 | 70,00 | 8,50 | 25,00 | 17,30 | 22,80 | |
| M6 | 1,00 | 6,00 | 4,90 | 5,00 | 80,00 | 11,00 | 30,00 | 17,30 | 27,50 | |
| M8 | 1,25 | 8,00 | 6,20 | 6,80 | 90,00 | 14,00 | 35,00 | 20,70 | 31,10 | |
| M10 | 1,50 | 10,00 | 8,00 | 8,50 | 100,00 | 16,00 | 39,00 | 24,40 | 38,40 | |
| M12 | 1,75 | 9,00 | 7,00 | 10,20 | 110,00 | 18,50 | 49,00 | 39,40 | 55,00 | |
| M16 | 2,00 | 12,00 | 9,00 | 14,00 | 110,00 | 20,00 | 54,00 | 57,00 | 68,40 | |
| M20 | 2,50 | 16,00 | 12,00 | 17,50 | 140,00 | 25,00 | 62,00 | 76,70 | 131,70 |
