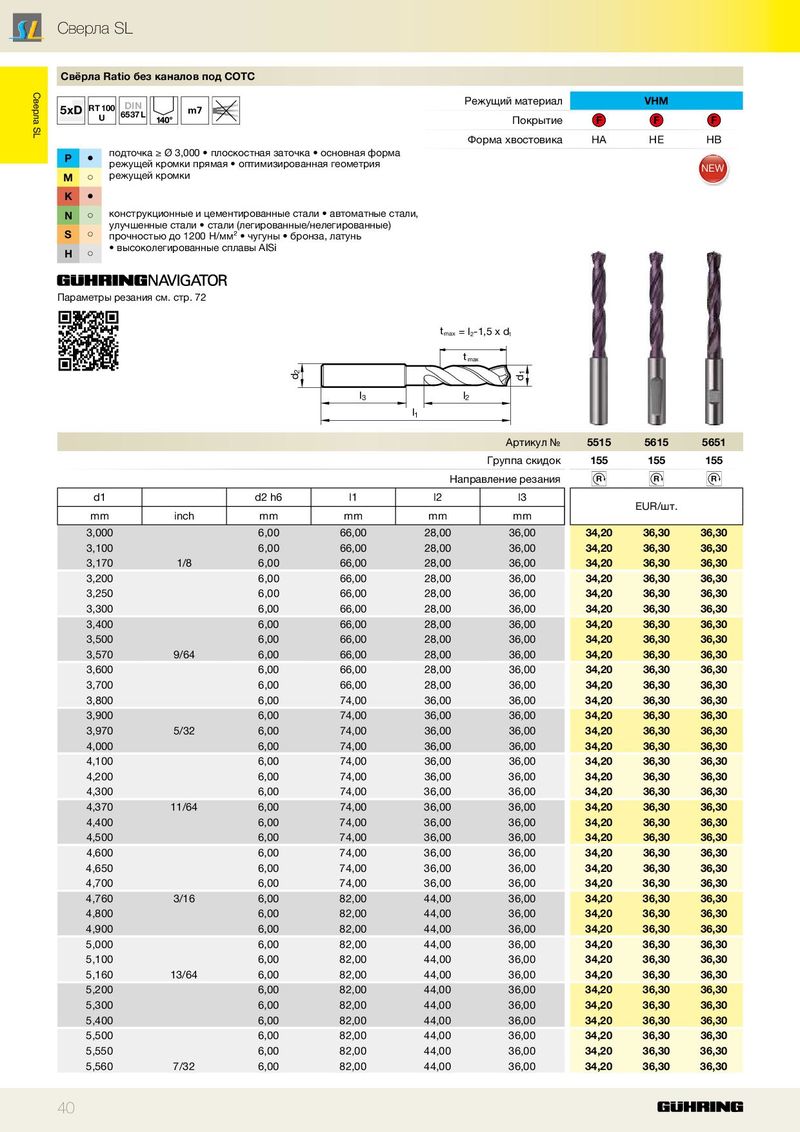

Свёрла Ratio без каналов под СОТС
| 5xD | RT100 | DIN | ||
| m7 | ||||
| U | 6537L | |||
| P | подточка ≥ Ø 3,000 • плоскостная заточка • основная форма |
- режущей кромки прямая • оптимизированная геометрия
| M | режущей кромки | |
| K | ● | |
| N | конструкционные и цементированные стали • автоматные стали, | |
| улучшенные стали • стали (легированные/нелегированные) | ||
| S | ○ | прочностью до 1200 Н/мм² • чугуны • бронза, латунь |
H • высоколегированные сплавы AlSi
Режущий материал VHM
| Покрытие | F | F | F | |
| Форма хвостовика | HA | HE | HB |
NEW
Параметры резания см. стр. 72
l3 l 1
t = l -1,5 x d
max 2 1
t max
l 2
| Артикул № | 5515 | 5615 | 5651 | |||||
| Группа скидок | 155 | 155 | 155 | |||||
| Напр | авление резания | R | R | R | ||||
| d1 | d2 h6 | l1 | l2 | l3 | EUR/шт | |||
| mm | inch | mm | mm | mm | mm | . | ||
| 3,000 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,100 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,170 | 1/8 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 |
| 3,200 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,250 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,300 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,400 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,500 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,570 | 9/64 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 |
| 3,600 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,700 | 6,00 | 66,00 | 28,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,800 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,900 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 3,970 | 5/32 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 |
| 4,000 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,100 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,200 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,300 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,370 | 11/64 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 |
| 4,400 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,500 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,600 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,650 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,700 | 6,00 | 74,00 | 36,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,760 | 3/16 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 |
| 4,800 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 4,900 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,000 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,100 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,160 | 13/64 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 |
| 5,200 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,300 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,400 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,500 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,550 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 | |
| 5,560 | 7/32 | 6,00 | 82,00 | 44,00 | 36,00 | 34,20 | 36,30 | 36,30 |
