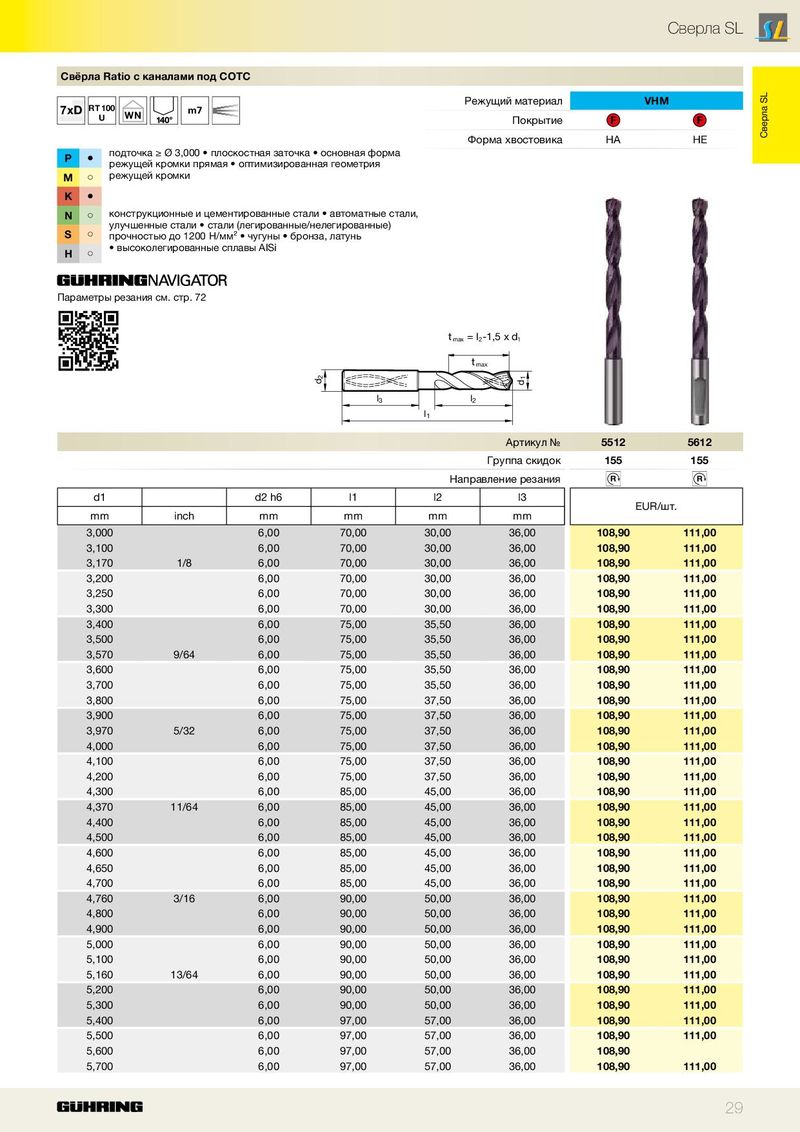

Каталог Guhring высокопроизводительный инструмент по отличной цене SuperLine - страница 29
Навигация
Каталог Guhring пластины PKD и CBN
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring фрезерный инструмент
Каталог Guhring инструментальная оснастка
Каталог Guhring сверла со сменными пластинами
7xD RT100 m7
U WN P подточка ≥ Ø 3,000 • плоскостная заточка • основная форма
- режущей кромки прямая • оптимизированная геометрия
M режущей кромки K N конструкционные и цементированные стали • автоматные стали, улучшенные стали • стали (легированные/нелегированные)
S ○ прочностью до 1200 Н/мм² • чугуны • бронза, латунь
H • высоколегированные сплавы AlSi
Режущий материал VHM
| Покрытие | F | F | |
| Форма хвостовика | HA | HE |
Параметры резания см. стр. 72
| tm | ax= l | 2-1,5 x d1 | |||||||
| tm | ax | ||||||||
| d2 | d1 | ||||||||
| l3 | l | l2 | |||||||
| 1 | |||||||||
| Артикул № | 5512 | 5612 | |||||||
| Группа скидок | 155 | 155 | |||||||
| Н | апра | вление резания | R | R | |||||
| d1 | d2 h6 | l1 | l2 | l3 | EU | /шт | |||
| mm | inch | mm | mm | mm | mm | . | |||
| 3,000 | 6,00 | 70,00 | 30,00 | 36,00 | 108,90 | 111,00 | |||
| 3,100 | 6,00 | 70,00 | 30,00 | 36,00 | 108,90 | 111,00 | |||
| 3,170 | 1/8 | 6,00 | 70,00 | 30,00 | 36,00 | 108,90 | 111,00 | ||
| 3,200 | 6,00 | 70,00 | 30,00 | 36,00 | 108,90 | 111,00 | |||
| 3,250 | 6,00 | 70,00 | 30,00 | 36,00 | 108,90 | 111,00 | |||
| 3,300 | 6,00 | 70,00 | 30,00 | 36,00 | 108,90 | 111,00 | |||
| 3,400 | 6,00 | 75,00 | 35,50 | 36,00 | 108,90 | 111,00 | |||
| 3,500 | 6,00 | 75,00 | 35,50 | 36,00 | 108,90 | 111,00 | |||
| 3,570 | 9/64 | 6,00 | 75,00 | 35,50 | 36,00 | 108,90 | 111,00 | ||
| 3,600 | 6,00 | 75,00 | 35,50 | 36,00 | 108,90 | 111,00 | |||
| 3,700 | 6,00 | 75,00 | 35,50 | 36,00 | 108,90 | 111,00 | |||
| 3,800 | 6,00 | 75,00 | 37,50 | 36,00 | 108,90 | 111,00 | |||
| 3,900 | 6,00 | 75,00 | 37,50 | 36,00 | 108,90 | 111,00 | |||
| 3,970 | 5/32 | 6,00 | 75,00 | 37,50 | 36,00 | 108,90 | 111,00 | ||
| 4,000 | 6,00 | 75,00 | 37,50 | 36,00 | 108,90 | 111,00 | |||
| 4,100 | 6,00 | 75,00 | 37,50 | 36,00 | 108,90 | 111,00 | |||
| 4,200 | 6,00 | 75,00 | 37,50 | 36,00 | 108,90 | 111,00 | |||
| 4,300 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | |||
| 4,370 | 11/64 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | ||
| 4,400 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | |||
| 4,500 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | |||
| 4,600 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | |||
| 4,650 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | |||
| 4,700 | 6,00 | 85,00 | 45,00 | 36,00 | 108,90 | 111,00 | |||
| 4,760 | 3/16 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | ||
| 4,800 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | |||
| 4,900 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | |||
| 5,000 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | |||
| 5,100 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | |||
| 5,160 | 13/64 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | ||
| 5,200 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | |||
| 5,300 | 6,00 | 90,00 | 50,00 | 36,00 | 108,90 | 111,00 | |||
| 5,400 | 6,00 | 97,00 | 57,00 | 36,00 | 108,90 | 111,00 | |||
| 5,500 | 6,00 | 97,00 | 57,00 | 36,00 | 108,90 | 111,00 | |||
| 5,600 | 6,00 | 97,00 | 57,00 | 36,00 | 108,90 | ||||
| 5,700 | 6,00 | 97,00 | 57,00 | 36,00 | 108,90 | 111,00 |
