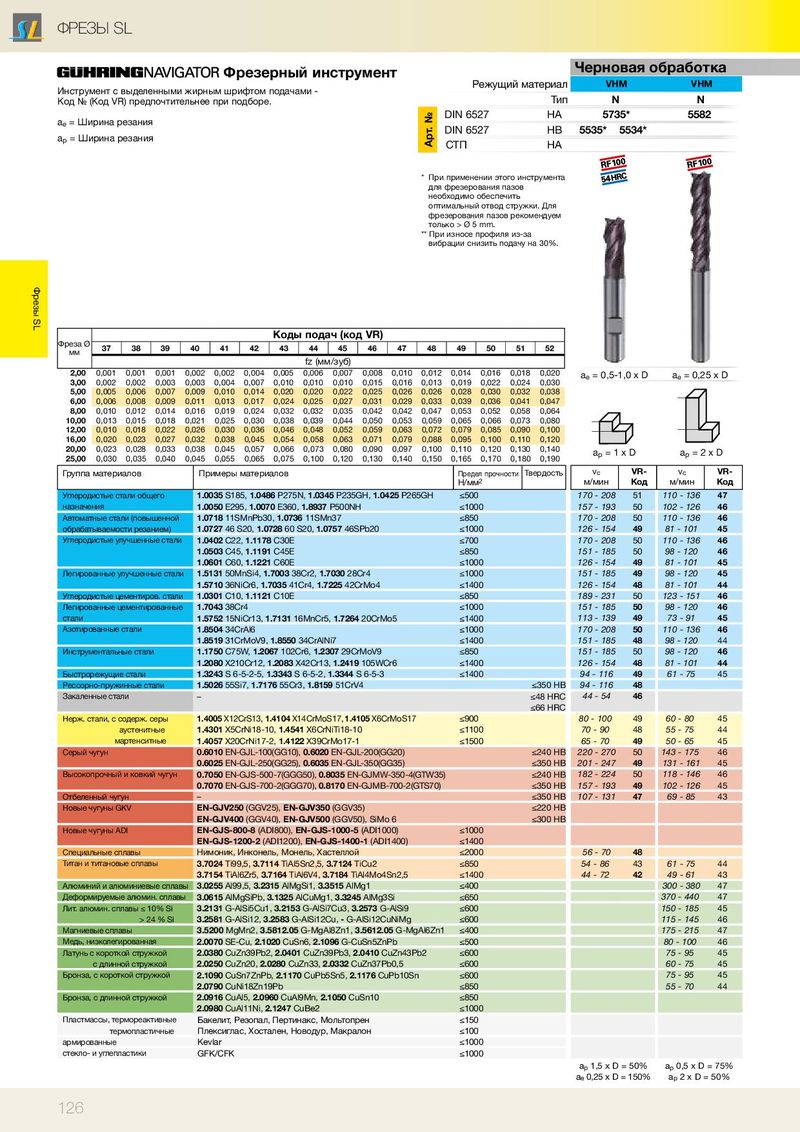

Каталог Guhring высокопроизводительный инструмент по отличной цене SuperLine - страница 126

ФРЕЗЫ SL Черновая обработка Фрезерный инструмент Режущий материал VHM VHM VHM VHM VHM VHM VHM VHM VHM VHM VHM Инструмент с выделенными жирным шрифтом подачами - Код № (Код VR) предпочтительнее при подборе. Тип N N N W NRf HR N N N N N DIN 6527 HA 5735* 5582 5653 5735 5582 5556 a e = Ширина резания DIN 6527 HB 5535* 5534* 5654 5655 5504** 5583** 5535 5534 5532 5578 a p = Ширина резания Арт. № СТП HA 5579 * При применении этого инструмента для фрезерования пазов необходимо обеспечить оптимальный отвод стружки. Для фрезерования пазов рекомендуем только > Ø 5 mm. ** При износе профиля из-за вибрации снизить подачу на 30%. Фрезы SL Коды подач (код VR) Фреза Ø 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 мм fz (мм/зуб) 2,00 0,001 0,001 0,001 0,002 0,002 0,004 0,005 0,006 0,007 0,008 0,010 0,012 0,014 0,016 0,018 0,020 a e = 0,5-1,0 x D a e = 0,25 x D 3,00 0,002 0,002 0,003 0,003 0,004 0,007 0,010 0,010 0,010 0,015 0,016 0,013 0,019 0,022 0,024 0,030 5,00 0,005 0,006 0,007 0,009 0,010 0,014 0,020 0,020 0,022 0,025 0,026 0,026 0,028 0,030 0,032 0,038 6,00 0,006 0,008 0,009 0,011 0,013 0,017 0,024 0,025 0,027 0,031 0,029 0,033 0,039 0,036 0,041 0,047 8,00 0,010 0,012 0,014 0,016 0,019 0,024 0,032 0,032 0,035 0,042 0,042 0,047 0,053 0,052 0,058 0,064 10,00 0,013 0,015 0,018 0,021 0,025 0,030 0,038 0,039 0,044 0,050 0,053 0,059 0,065 0,066 0,073 0,080 12,00 0,010 0,018 0,022 0,026 0,030 0,036 0,046 0,048 0,052 0,059 0,063 0,072 0,079 0,085 0,090 0,100 16,00 0,020 0,023 0,027 0,032 0,038 0,045 0,054 0,058 0,063 0,071 0,079 0,088 0,095 0,100 0,110 0,120 20,00 0,023 0,028 0,033 0,038 0,045 0,057 0,066 0,073 0,080 0,090 0,097 0,100 0,110 0,120 0,130 0,140 a p = 1 x D a p = 2 x D a p = 1 x D a p = 1 x D a p =1 x D a p = 1 x D a p = 1 x D a p = 2 x D a p = 1 x D a p = 2 x D a p = 1 x D 25,00 0,030 0,035 0,040 0,045 0,055 0,065 0,075 0,100 0,120 0,130 0,140 0,150 0,165 0,170 0,180 0,190 Группа материалов Примеры материалов Предел прочности Твердость v c VR- v c VR- v c VR- v c VR- v c VR- v c VR- v c VR- v c VR- v c VR- v c VR- v c VR- Н/мм 2 м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код м/мин Код Углеродистые стали общего 1.0035 S185, 1.0486 P275N, 1.0345 P235GH, 1.0425 P265GH ≤500 170 - 208 51 110 - 136 47 назначения 1.0050 E295, 1.0070 E360, 1.8937 P500NH ≤1000 157 - 193 50 102 - 126 46 Автоматные стали (повышенной 1.0718 11SMnPb30, 1.0736 11SMn37 ≤850 170 - 208 50 110 - 136 46 обрабатываемости резанием) 1.0727 46 S20, 1.0728 60 S20, 1.0757 46SPb20 ≤1000 126 - 154 49 81 - 101 45 Углеродистые улучшенные стали 1.0402 C22, 1.1178 C30E ≤700 170 - 208 50 110 - 136 46 1.0503 C45, 1.1191 C45E ≤850 151 - 185 50 98 - 120 46 1.0601 C60, 1.1221 C60E ≤1000 126 - 154 49 81 - 101 45 Легированные улучшенные стали 1.5131 50MnSi4, 1.7003 38Cr2, 1.7030 28Cr4 ≤1000 151 - 185 49 98 - 120 45 1.5710 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 ≤1400 126 - 154 48 81 - 101 44 Углеродистые цементиров. стали 1.0301 C10, 1.1121 C10E ≤850 189 - 231 50 123 - 151 46 Легированные цементированные 1.7043 38Cr4 ≤1000 151 - 185 50 98 - 120 46 стали 1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 ≤1400 113 - 139 49 73 - 91 45 Азотированные стали 1.8504 34CrAl6 ≤1000 170 - 208 50 110 - 136 46 1.8519 31CrMoV9, 1.8550 34CrAlNi7 ≤1400 151 - 185 48 98 - 120 44 Инструментальные стали 1.1750 C75W, 1.2067 102Cr6, 1.2307 29CrMoV9 ≤850 151 - 185 50 98 - 120 46 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6 ≤1400 126 - 154 48 81 - 101 44 Быстрорежущие стали 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 ≤1400 94 - 116 49 61 - 75 45 Рессорно-пружинные стали 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 ≤350 HB 94 - 116 48 Закаленные стали – ≤48 HRC 44 - 54 46 ≤66 HRC Нерж. стали, с содерж. серы 1.4005 X12CrS13, 1.4104 X14CrMoS17, 1.4105 X6CrMoS17 ≤900 80 - 100 49 60 - 80 45 аустенитные 1.4301 X5CrNi18-10, 1.4541 X6CrNiTi18-10 ≤1100 70 - 90 48 55 - 75 44 мартенситные 1.4057 X20CrNi17-2, 1.4122 X39CrMo17-1 ≤1500 65 - 70 49 50 - 65 45 Серый чугун 0.6010 EN-GJL-100(GG10), 0.6020 EN-GJL-200(GG20) ≤240 HB 220 - 270 50 143 - 175 46 0.6025 EN-GJL-250(GG25), 0.6035 EN-GJL-350(GG35) ≤350 HB 201 - 247 49 131 - 161 45 Высокопрочный и ковкий чугун 0.7050 EN-GJS-500-7(GGG50), 0.8035 EN-GJMW-350-4(GTW35) ≤240 HB 182 - 224 50 118 - 146 46 0.7070 EN-GJS-700-2(GGG70), 0.8170 EN-GJMB-700-2(GTS70) ≤350 HB 157 - 193 49 102 - 126 45 Отбеленный чугун – ≤350 HB 107 - 131 47 69 - 85 43 Новые чугуны GKV EN-GJV250 (GGV25), EN-GJV350 (GGV35) ≤220 HB EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6 ≤300 HB Новые чугуны ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) ≤1000 EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400) ≤1400 Специальные сплавы Нимоник, Инконель, Монель, Хастеллой ≤2000 56 - 70 48 Титан и титановые сплавы 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 ≤850 54 - 86 43 61 - 75 44 3.7154 TiAl6Zr5, 3.7164 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5 ≤1400 44 - 72 42 49 - 61 43 Алюминий и алюминиевые сплавы 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 ≤400 300 - 380 47 Деформируемые алюмин. сплавы 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si ≤650 370 - 440 47 Лит. алюмин. сплавы ≤ 10% Si 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 ≤600 150 - 185 45 > 24 % Si 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg ≤600 115 - 145 46 Магниевые сплавы 3.5200 MgMn2, 3.5812.05 G-MgAl8Zn1, 3.5612.05 G-MgAl6Zn1 ≤400 175 - 215 47 Медь, низколегированная 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb ≤500 80 - 100 46 Латунь с короткой стружкой 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 ≤600 75 - 95 45 с длинной стружкой 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 ≤600 60 - 75 45 Бронза, с короткой стружкой 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn ≤600 75 - 95 45 2.0790 CuNi18Zn19Pb ≤850 55 - 70 44 Бронза, с длинной стружкой 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050 CuSn10 ≤850 2.0980 CuAl11Ni, 2.1247 CuBe2 ≤1000 Пластмассы, термореактивные Бакелит, Резопал, Пертинакс, Мольтопрен ≤150 термопластичные Плексиглас, Хостален, Новодур, Макралон ≤100 армированные Kevlar ≤1000 стекло- и углепластики GFK/CFK ≤1000 a p 1,5 x D = 50% a p 0,5 x D = 75% a p 0,5 x D = 120% a p 0,5 x D = 120% a p 1,5 x D = 50% a p 0,5 x D = 120% a p 2 x D = 50% a p 3 x D = 50% a p 2 x D = 50% a p 3 x D = 50% a p 2 x D = 50% a e 0,25 x D = 150% a p 2 x D = 50% a p 2 x D = 50% a p 2 x D = 50% a e 0,25xD = 140% 126
