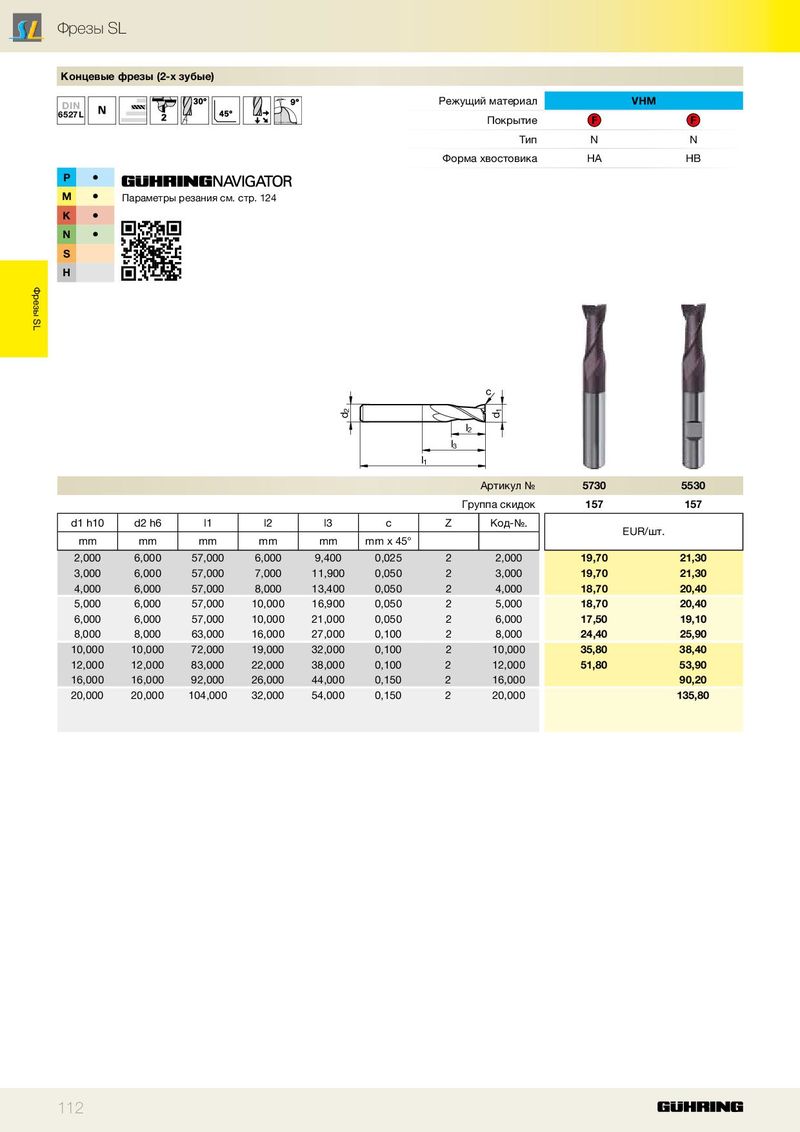

DIN 6527L
| P | ● |
| M | ● |
| K | ● |
| N | ● |
S H
Параметры резания см. стр. 124
Режущий материал VHM
| Покрытие | F | F | ||
| Тип | N | N | ||
| Форма хвостовика | HA | HB |
| d2 | l2 l1 l3 | d1 c | |||||||
| Артикул № | 5730 | 5530 | |||||||
| Г | руппа скидок | 157 | 157 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | Код-№. | EUR | /шт |
| mm | mm | mm | mm | mm | mm x 45° | . | |||
| 2,000 | 6,000 | 57,000 | 6,000 | 9,400 | 0,025 | 2 | 2,000 | 19,70 | 21,30 |
| 3,000 | 6,000 | 57,000 | 7,000 | 11,900 | 0,050 | 2 | 3,000 | 19,70 | 21,30 |
| 4,000 | 6,000 | 57,000 | 8,000 | 13,400 | 0,050 | 2 | 4,000 | 18,70 | 20,40 |
| 5,000 | 6,000 | 57,000 | 10,000 | 16,900 | 0,050 | 2 | 5,000 | 18,70 | 20,40 |
| 6,000 | 6,000 | 57,000 | 10,000 | 21,000 | 0,050 | 2 | 6,000 | 17,50 | 19,10 |
| 8,000 | 8,000 | 63,000 | 16,000 | 27,000 | 0,100 | 2 | 8,000 | 24,40 | 25,90 |
| 10,000 | 10,000 | 72,000 | 19,000 | 32,000 | 0,100 | 2 | 10,000 | 35,80 | 38,40 |
| 12,000 | 12,000 | 83,000 | 22,000 | 38,000 | 0,100 | 2 | 12,000 | 51,80 | 53,90 |
| 16,000 | 16,000 | 92,000 | 26,000 | 44,000 | 0,150 | 2 | 16,000 | 90,20 | |
| 20,000 | 20,000 | 104,000 | 32,000 | 54,000 | 0,150 | 2 | 20,000 | 135,80 |
