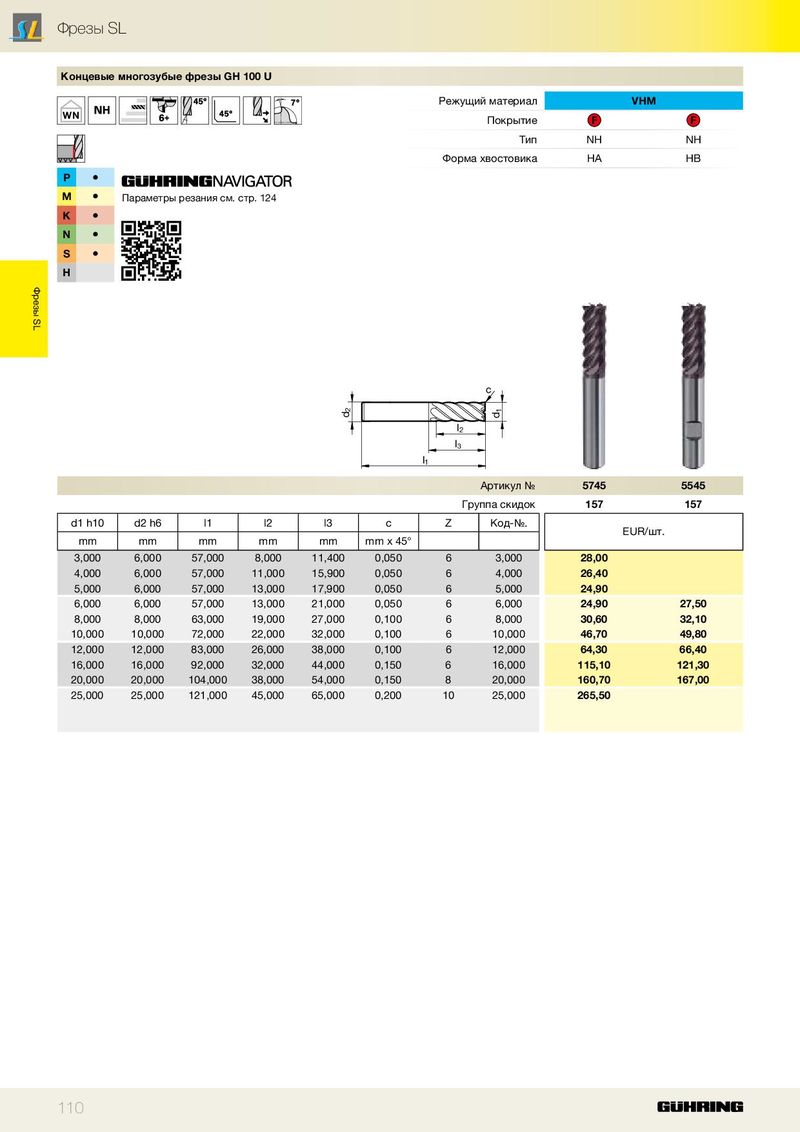

Концевые многозубые фрезы GH 100 U
| WN | Режущий материал Покрытие | VH F | M F |
| Тип | NH | NH | |
| Форма хвостовика | HA | HB |
P ●
M ● Параметры резания см. стр. 124
K ● N ● S ● H
| d2 | l2 l1 l3 | d1 c | |||||||
| Артикул № | 5745 | 5545 | |||||||
| Гр | уппа скидок | 157 | 157 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | Код-№. | EUR | /шт |
| mm | mm | mm | mm | mm | mm x 45° | . | |||
| 3,000 | 6,000 | 57,000 | 8,000 | 11,400 | 0,050 | 6 | 3,000 | 28,00 | |
| 4,000 | 6,000 | 57,000 | 11,000 | 15,900 | 0,050 | 6 | 4,000 | 26,40 | |
| 5,000 | 6,000 | 57,000 | 13,000 | 17,900 | 0,050 | 6 | 5,000 | 24,90 | |
| 6,000 | 6,000 | 57,000 | 13,000 | 21,000 | 0,050 | 6 | 6,000 | 24,90 | 27,50 |
| 8,000 | 8,000 | 63,000 | 19,000 | 27,000 | 0,100 | 6 | 8,000 | 30,60 | 32,10 |
| 10,000 | 10,000 | 72,000 | 22,000 | 32,000 | 0,100 | 6 | 10,000 | 46,70 | 49,80 |
| 12,000 | 12,000 | 83,000 | 26,000 | 38,000 | 0,100 | 6 | 12,000 | 64,30 | 66,40 |
| 16,000 | 16,000 | 92,000 | 32,000 | 44,000 | 0,150 | 6 | 16,000 | 115,10 | 121,30 |
| 20,000 | 20,000 | 104,000 | 38,000 | 54,000 | 0,150 | 8 | 20,000 | 160,70 | 167,00 |
| 25,000 | 25,000 | 121,000 | 45,000 | 65,000 | 0,200 | 10 | 25,000 | 265,50 |
