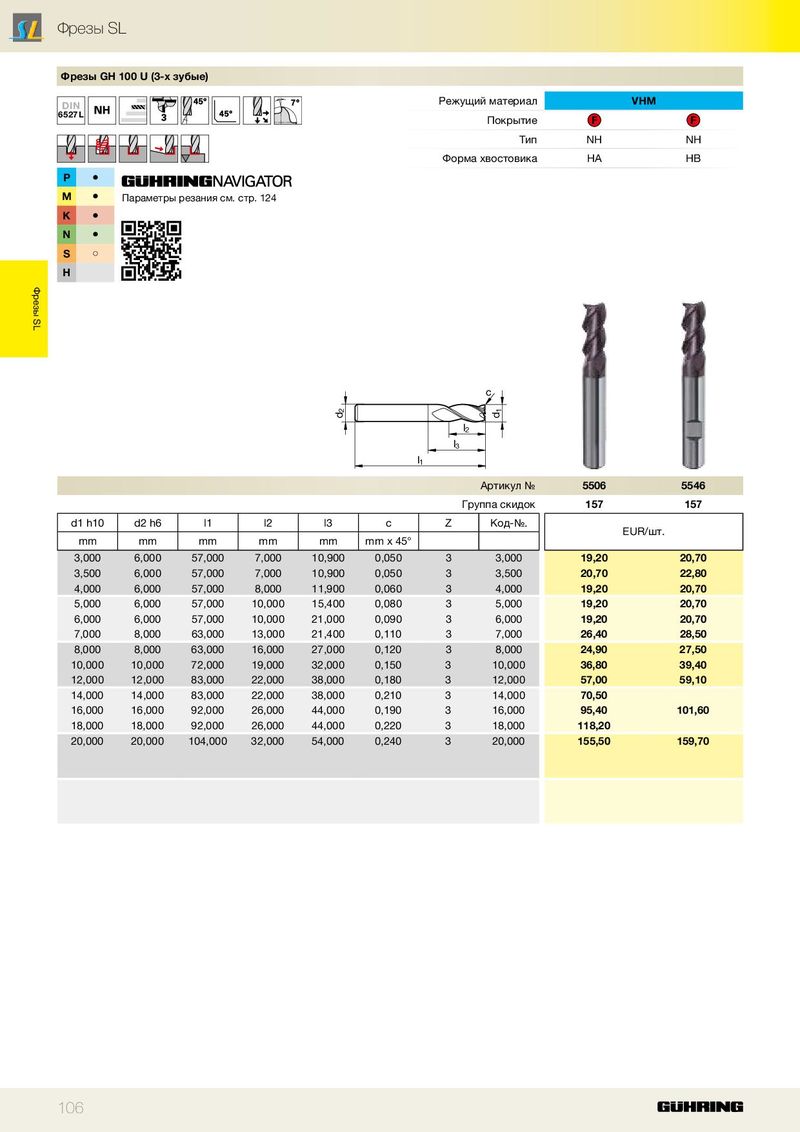

| Фре | зы GH | 100 U (3-х зубые) | |||
| DIN 6527 L | Режущий материал Покрытие | F | VHM F | ||
| Тип | NH | NH | |||
| Форма хвостовика | HA | HB | |||
| P | ● | ||||
| M | ● | Параметры резания см. стр. 124 | |||
| K N S H | ● ● ○ |
| d2 | l | l2 1 l3 | d1 c | ||||||
| Артикул № | 5506 | 5546 | |||||||
| Гр | уппа скидок | 157 | 157 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | Код-№. | EUR | /шт |
| mm | mm | mm | mm | mm | mm x 45° | . | |||
| 3,000 | 6,000 | 57,000 | 7,000 | 10,900 | 0,050 | 3 | 3,000 | 19,20 | 20,70 |
| 3,500 | 6,000 | 57,000 | 7,000 | 10,900 | 0,050 | 3 | 3,500 | 20,70 | 22,80 |
| 4,000 | 6,000 | 57,000 | 8,000 | 11,900 | 0,060 | 3 | 4,000 | 19,20 | 20,70 |
| 5,000 | 6,000 | 57,000 | 10,000 | 15,400 | 0,080 | 3 | 5,000 | 19,20 | 20,70 |
| 6,000 | 6,000 | 57,000 | 10,000 | 21,000 | 0,090 | 3 | 6,000 | 19,20 | 20,70 |
| 7,000 | 8,000 | 63,000 | 13,000 | 21,400 | 0,110 | 3 | 7,000 | 26,40 | 28,50 |
| 8,000 | 8,000 | 63,000 | 16,000 | 27,000 | 0,120 | 3 | 8,000 | 24,90 | 27,50 |
| 10,000 | 10,000 | 72,000 | 19,000 | 32,000 | 0,150 | 3 | 10,000 | 36,80 | 39,40 |
| 12,000 | 12,000 | 83,000 | 22,000 | 38,000 | 0,180 | 3 | 12,000 | 57,00 | 59,10 |
| 14,000 | 14,000 | 83,000 | 22,000 | 38,000 | 0,210 | 3 | 14,000 | 70,50 | |
| 16,000 | 16,000 | 92,000 | 26,000 | 44,000 | 0,190 | 3 | 16,000 | 95,40 | 101,60 |
| 18,000 | 18,000 | 92,000 | 26,000 | 44,000 | 0,220 | 3 | 18,000 | 118,20 | |
| 20,000 | 20,000 | 104,000 | 32,000 | 54,000 | 0,240 | 3 | 20,000 | 155,50 | 159,70 |
