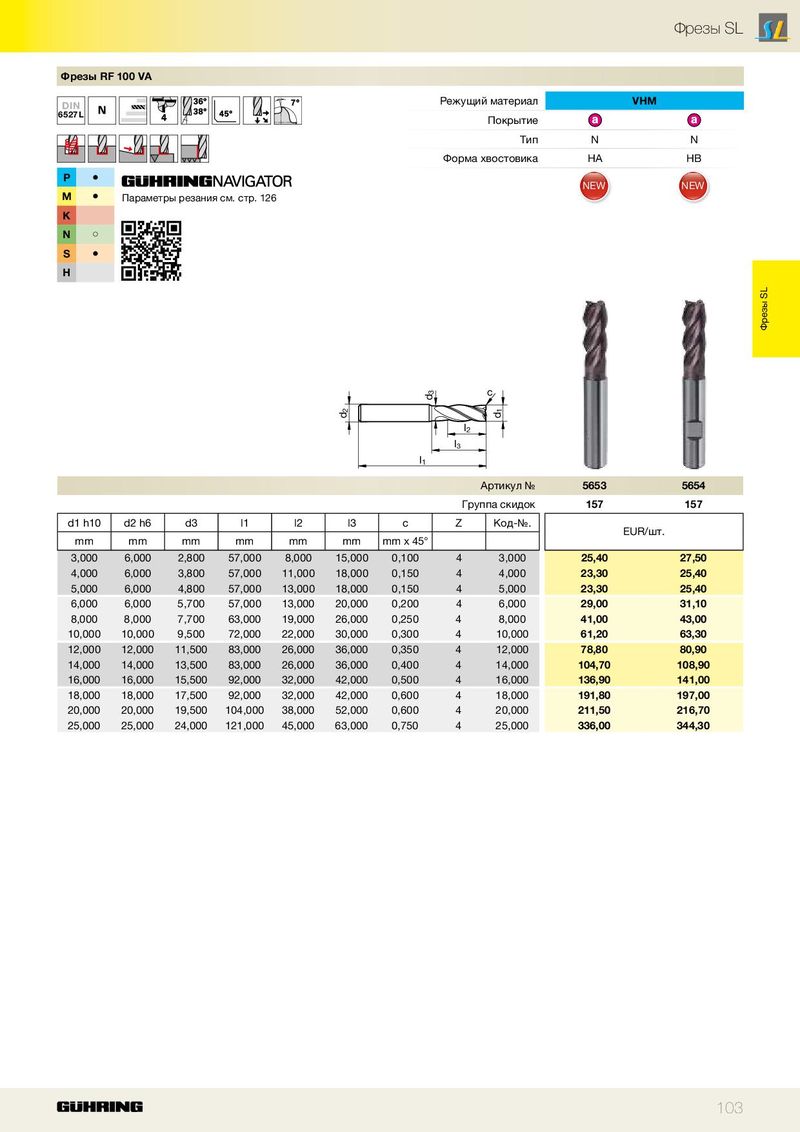

| Фре | зы RF | 100 VA | |||
| DIN 6527 L | Режущий материал Покрытие | VHM | |||
| Тип | N | N | |||
| Форма хвостовика | HA | HB | |||
| P M | ● ● | Параметры резания см. стр. 126 | NEW | NEW | |
| K N S H | ○ ● |
| d2 | l1 d3 | l2 l3 | d1 c | |||||||
| Артикул № | 5653 | 5654 | ||||||||
| Гр | уппа скидок | 157 | 157 | |||||||
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | Код-№. | EU | / |
| mm | mm | mm | mm | mm | mm | mm x 45° | шт. | |||
| 3,000 | 6,000 | 2,800 | 57,000 | 8,000 | 15,000 | 0,100 | 4 | 3,000 | 25,40 | 27,50 |
| 4,000 | 6,000 | 3,800 | 57,000 | 11,000 | 18,000 | 0,150 | 4 | 4,000 | 23,30 | 25,40 |
| 5,000 | 6,000 | 4,800 | 57,000 | 13,000 | 18,000 | 0,150 | 4 | 5,000 | 23,30 | 25,40 |
| 6,000 | 6,000 | 5,700 | 57,000 | 13,000 | 20,000 | 0,200 | 4 | 6,000 | 29,00 | 31,10 |
| 8,000 | 8,000 | 7,700 | 63,000 | 19,000 | 26,000 | 0,250 | 4 | 8,000 | 41,00 | 43,00 |
| 10,000 | 10,000 | 9,500 | 72,000 | 22,000 | 30,000 | 0,300 | 4 | 10,000 | 61,20 | 63,30 |
| 12,000 | 12,000 | 11,500 | 83,000 | 26,000 | 36,000 | 0,350 | 4 | 12,000 | 78,80 | 80,90 |
| 14,000 | 14,000 | 13,500 | 83,000 | 26,000 | 36,000 | 0,400 | 4 | 14,000 | 104,70 | 108,90 |
| 16,000 | 16,000 | 15,500 | 92,000 | 32,000 | 42,000 | 0,500 | 4 | 16,000 | 136,90 | 141,00 |
| 18,000 | 18,000 | 17,500 | 92,000 | 32,000 | 42,000 | 0,600 | 4 | 18,000 | 191,80 | 197,00 |
| 20,000 | 20,000 | 19,500 | 104,000 | 38,000 | 52,000 | 0,600 | 4 | 20,000 | 211,50 | 216,70 |
| 25,000 | 25,000 | 24,000 | 121,000 | 45,000 | 63,000 | 0,750 | 4 | 25,000 | 336,00 | 344,30 |
