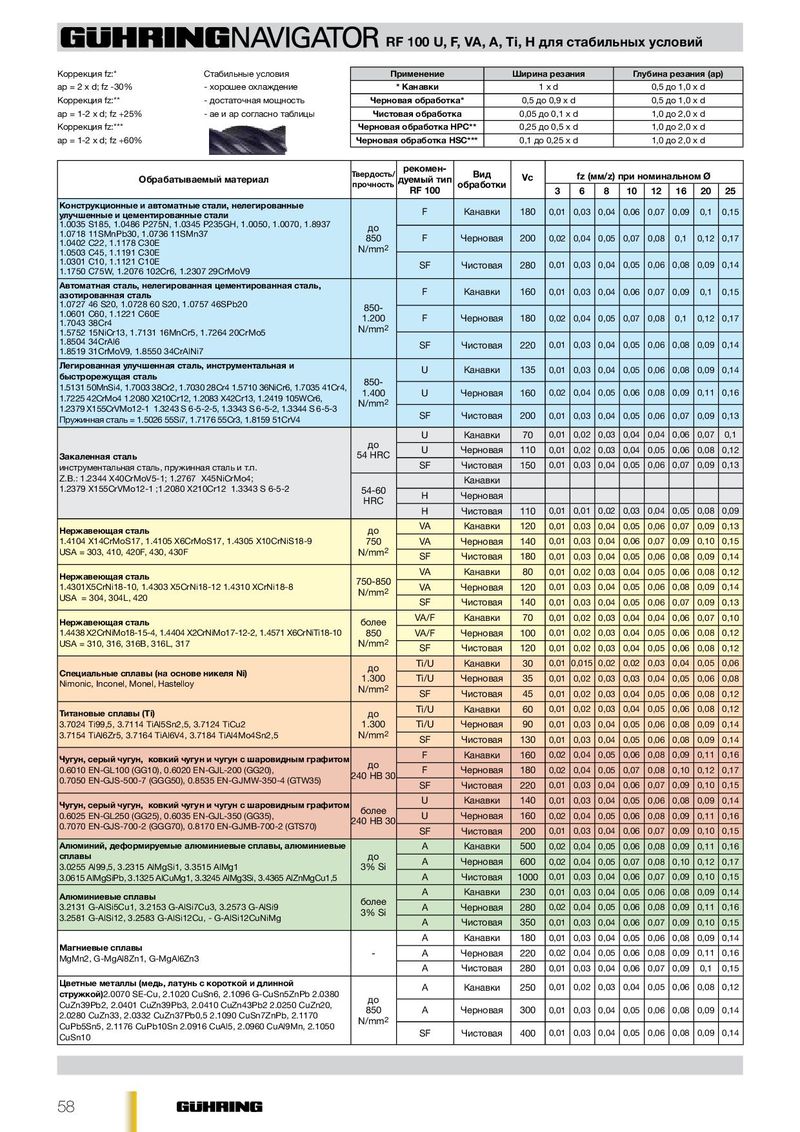

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100 - страница 58

RF 100 U, F, VA, A, Ti, H для стабильных условий Коррекция fz:* Стабильные условия Применение Ширина резания Глубина резания (ap) ap = 2 x d; fz -30% - хорошее охлаждение * Канавки 1 x d 0,5 до 1,0 x d Коррекция fz:** - достаточная мощность Черновая обработка* 0,5 до 0,9 x d 0,5 до 1,0 x d ap = 1-2 x d; fz +25% - ae и ap согласно таблицы Чистовая обработка 0,05 до 0,1 x d 1,0 до 2,0 x d Коррекция fz:*** Черновая обработка НРС** 0,25 до 0,5 x d 1,0 до 2,0 x d ap = 1-2 x d; fz +60% Черновая обработка HSC*** 0,1 до 0,25 x d 1,0 до 2,0 x d рекомен- Твердость/ Вид Обрабатываемый материал дуемый тип Vc fz (мм/z) при номинальном Ø прочность обработки RF 100 3 6 8 10 12 16 20 25 Конструкционные и автоматные стали, нелегированные улучшенные и цементированные стали F Канавки 180 0,01 0,03 0,04 0,06 0,07 0,09 0,1 0,15 1.0035 S185, 1.0486 P275N, 1.0345 P235GH, 1.0050, 1.0070, 1.8937 до 1.0718 11SMnPb30, 1.0736 11SMn37 850 F Черновая 200 0,02 0,04 0,05 0,07 0,08 0,1 0,12 0,17 1.0402 C22, 1.1178 C30E 1.0503 C45, 1.1191 C30E N/mm 2 1.0301 C10, 1.1121 C10E SF Чистовая 280 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 1.1750 C75W, 1.2076 102Cr6, 1.2307 29CrMoV9 Автоматная сталь, нелегированная цементированная сталь, азотированная сталь F Канавки 160 0,01 0,03 0,04 0,06 0,07 0,09 0,1 0,15 1.0727 46 S20, 1.0728 60 S20, 1.0757 46SPb20 850- 1.0601 C60, 1.1221 C60E 1.200 F Черновая 180 0,02 0,04 0,05 0,07 0,08 0,1 0,12 0,17 1.7043 38Cr4 1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 N/mm 2 1.8504 34CrAl6 SF Чистовая 220 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 1.8519 31CrMoV9, 1.8550 34CrAlNi7 Легированная улучшенная сталь, инструментальная и U Канавки 135 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 быстрорежущая сталь 850- 1.5131 50MnSi4, 1.7003 38Cr2, 1.7030 28Cr4 1.5710 36NiCr6, 1.7035 41Cr4, 1.400 U Черновая 160 0,02 0,04 0,05 0,06 0,08 0,09 0,11 0,16 1.7225 42CrMo4 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, N/mm 2 1.2379 X155CrVMo12-1 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 Пружинная сталь = 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 SF Чистовая 200 0,01 0,03 0,04 0,05 0,06 0,07 0,09 0,13 U Канавки 70 0,01 0,02 0,03 0,04 0,04 0,06 0,07 0,1 до U Черновая 110 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 Закаленная сталь 54 HRC инструментальная сталь, пружинная сталь и т.п. SF Чистовая 150 0,01 0,03 0,04 0,05 0,06 0,07 0,09 0,13 Z.B.: 1.2344 X40CrMoV5-1; 1.2767 X45NiCrMo4; Канавки 1.2379 X155CrVMo12-1 ;1.2080 X210Cr12 1.3343 S 6-5-2 54-60 H Черновая HRC H Чистовая 110 0,01 0,01 0,02 0,03 0,04 0,05 0,08 0,09 VA Канавки 120 0,01 0,03 0,04 0,05 0,06 0,07 0,09 0,13 Нержавеющая сталь до 1.4104 X14CrMoS17, 1.4105 X6CrMoS17, 1.4305 X10CrNiS18-9 750 VA Черновая 140 0,01 0,03 0,04 0,06 0,07 0,09 0,10 0,15 USA = 303, 410, 420F, 430, 430F N/mm 2 SF Чистовая 180 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 VA Канавки 80 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 Нержавеющая сталь 750-850 1.4301X5CrNi18-10, 1.4303 X5CrNi18-12 1.4310 XCrNi18-8 VA Черновая 120 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 N/mm 2 USA = 304, 304L, 420 SF Чистовая 140 0,01 0,03 0,04 0,05 0,06 0,07 0,09 0,13 VA/F Канавки 70 0,01 0,02 0,03 0,04 0,04 0,06 0,07 0,10 Нержавеющая сталь более 1.4438 X2CrNiMo18-15-4, 1.4404 X2CrNiMo17-12-2, 1.4571 X6CrNiTi18-10 850 VA/F Черновая 100 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 USA = 310, 316, 316B, 316L, 317 N/mm 2 SF Чистовая 120 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 Ti/U Канавки 30 0,01 0,015 0,02 0,02 0,03 0,04 0,05 0,06 до Специальные сплавы (на основе никеля Ni) 1.300 Ti/U Черновая 35 0,01 0,02 0,03 0,03 0,04 0,05 0,06 0,08 Nimonic, Inconel, Monel, Hastelloy N/mm 2 SF Чистовая 45 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 Ti/U Канавки 60 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 Титановые сплавы (Ti) до 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 1.300 Ti/U Черновая 90 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 3.7154 TiAl6Zr5, 3.7164 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5 N/mm 2 SF Чистовая 130 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 F Канавки 160 0,02 0,04 0,05 0,06 0,08 0,09 0,11 0,16 Чугун, серый чугун, ковкий чугун и чугун с шаровидным графитом до 0.6010 EN-GL100 (GG10), 0.6020 EN-GJL-200 (GG20), F Черновая 180 0,02 0,04 0,05 0,07 0,08 0,10 0,12 0,17 240 HB 30 0.7050 EN-GJS-500-7 (GGG50), 0.8535 EN-GJMW-350-4 (GTW35) SF Чистовая 220 0,01 0,03 0,04 0,06 0,07 0,09 0,10 0,15 U Канавки 140 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 Чугун, серый чугун, ковкий чугун и чугун с шаровидным графитом более 0.6025 EN-GL250 (GG25), 0.6035 EN-GJL-350 (GG35), U Черновая 160 0,02 0,04 0,05 0,06 0,08 0,09 0,11 0,16 240 HB 30 0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) SF Чистовая 200 0,01 0,03 0,04 0,06 0,07 0,09 0,10 0,15 Алюминий, деформируемые алюминиевые сплавы, алюминиевые A Канавки 500 0,02 0,04 0,05 0,06 0,08 0,09 0,11 0,16 сплавы до A Черновая 600 0,02 0,04 0,05 0,07 0,08 0,10 0,12 0,17 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 3% Si 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si, 3.4365 AlZnMgCu1,5 A Чистовая 1000 0,01 0,03 0,04 0,06 0,07 0,09 0,10 0,15 A Канавки 230 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 Алюминиевые сплавы более 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 A Черновая 280 0,02 0,04 0,05 0,06 0,08 0,09 0,11 0,16 3% Si 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg A Чистовая 350 0,01 0,03 0,04 0,06 0,07 0,09 0,10 0,15 A Канавки 180 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 Магниевые сплавы - A Черновая 220 0,02 0,04 0,05 0,06 0,08 0,09 0,11 0,16 MgMn2, G-MgAl8Zn1, G-MgAl6Zn3 A Чистовая 280 0,01 0,03 0,04 0,06 0,07 0,09 0,1 0,15 Цветные металлы (медь, латунь с короткой и длинной A Канавки 250 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,12 стружкой)2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb 2.0380 до CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 2.0250 CuZn20, 850 A Черновая 300 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 2.1090 CuSn7ZnPb, 2.1170 N/mm 2 CuPb5Sn5, 2.1176 CuPb10Sn 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050 CuSn10 SF Чистовая 400 0,01 0,03 0,04 0,05 0,06 0,08 0,09 0,14 58
