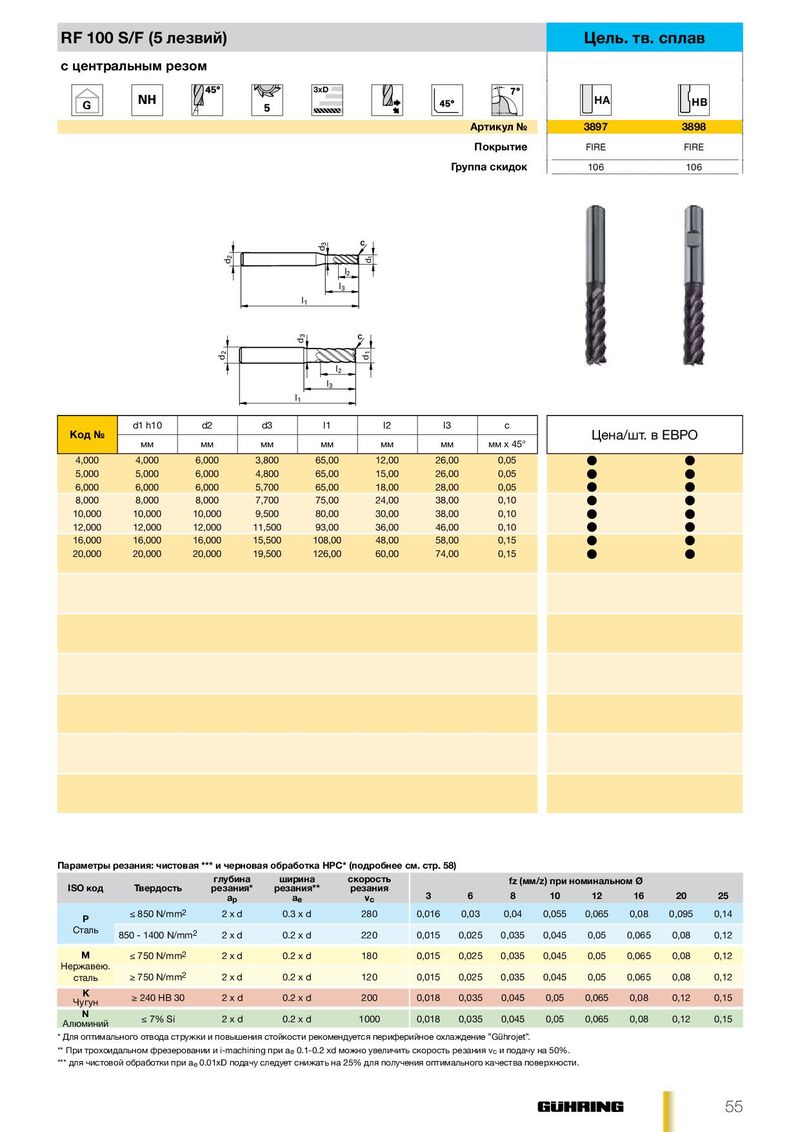

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100 - страница 55
Навигация
Каталог Guhring инструмент PKD CBN
Каталог Guhring техническая документация
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring резьбонарезной инструмент
| G | HA | HB | ||
| Артикул № | 3897 | 3898 | ||
| Покрытие | FIRE | FIRE | ||
| Группа скидок | 106 | 106 |
l 2 l3 l1
l2 l 3 l1
| d1 h10 | d2 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 4,000 | 4,000 | 6,000 | 3,800 | 65,00 | 12,00 | 26,00 | 0,05 | l | l |
| 5,000 | 5,000 | 6,000 | 4,800 | 65,00 | 15,00 | 26,00 | 0,05 | l | l |
| 6,000 | 6,000 | 6,000 | 5,700 | 65,00 | 18,00 | 28,00 | 0,05 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 75,00 | 24,00 | 38,00 | 0,10 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 80,00 | 30,00 | 38,00 | 0,10 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 93,00 | 36,00 | 46,00 | 0,10 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 108,00 | 48,00 | 58,00 | 0,15 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 126,00 | 60,00 | 74,00 | 0,15 | l | l |
Параметры резания: чистовая *** и черновая обработка HPC* (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания | ширина резания | скорость резания | fz (мм | /z) при н | оминальн | ом Ø | ||||
| ap | ae | vc | 3 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | ||
| P | ≤ 850 N/mm2 | 2 x d | 0.3 x d | 280 | 0,016 | 0,03 | 0,04 | 0,055 | 0,065 | 0,08 | 0,095 | 0,14 |
| Сталь | 850 - 1400N/mm2 | 2 x d | 0.2 x d | 220 | 0,015 | 0,025 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 |
| M | ≤ 750 N/mm2 | 2 x d | 0.2 x d | 180 | 0,015 | 0,025 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 |
| Нержавею. сталь | ≥ 750 N/mm2 | 2 x d | 0.2 x d | 120 | 0,015 | 0,025 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 |
| K Чугун | ≥ 240 HB 30 | 2 x d | 0.2 x d | 200 | 0,018 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 | 0,15 |
| N Алюминий | ≤ 7% Si | 2 x d | 0.2 x d | 1000 | 0,018 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 | 0,15 |
