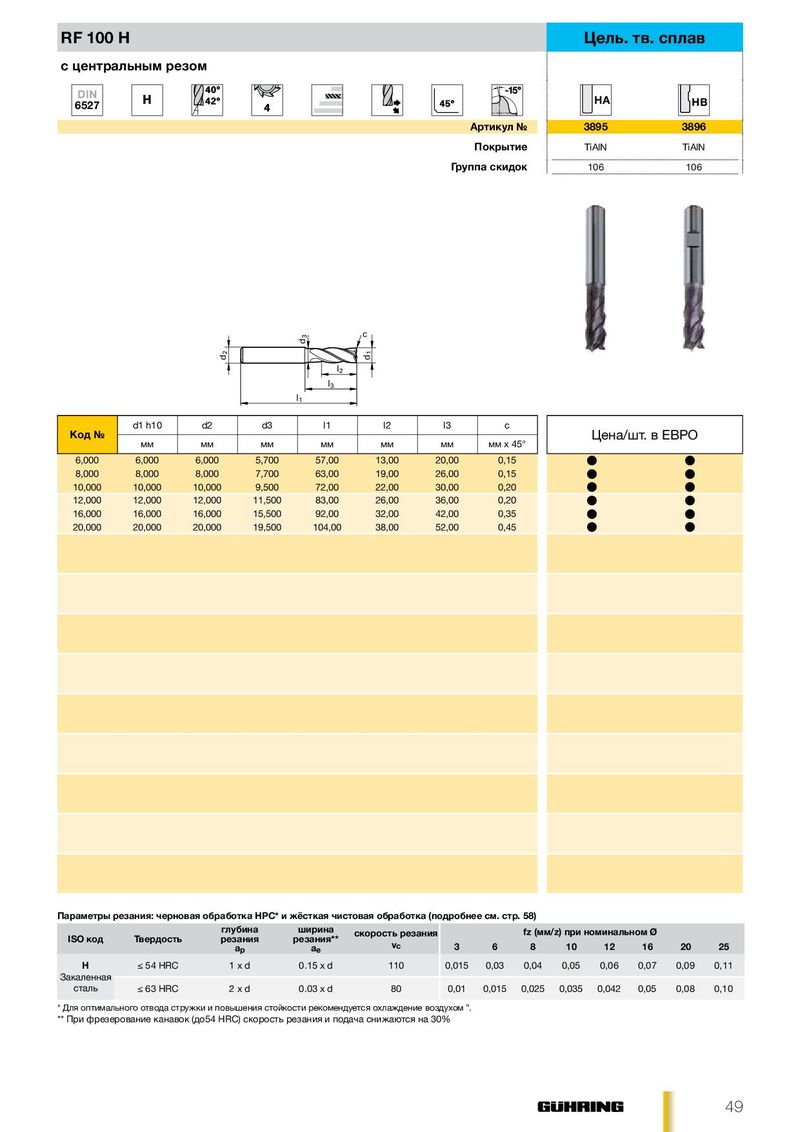

RF 100 H Цель. тв. сплав
RF 100 H - Концевая фреза с центральным резом
DIN HA
для закаленных материалов твердостью до 63 HRC 6527 HB
| Артикул № | 3895 | 3896 | |
| Покрытие | TiAlN | TiAlN | |
| Группа скидок | 106 | 106 |
c
l2 l 3 l1
| d1 h10 | d2 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 6,000 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 0,15 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 0,15 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 0,20 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 0,20 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 0,35 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 0,45 | l | l |
Параметры резания: черновая обработка HPC* и жёсткая чистовая обработка (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания ap | ширина резания ae | скорость резания vc | 3 | 6 | fz (мм/ 8 | z) при н 10 | оминаль 12 | ном Ø 16 | 20 | 25 |
| H | ≤ 54 HRC | 1 xd | 0.15xd | 110 | 0,015 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,09 | 0,11 |
| Закаленная | ||||||||||||
| сталь | ≤ 63 HRC | 2 x d | 0.03 x d | 80 | 0,01 | 0,015 | 0,025 | 0,035 | 0,042 | 0,05 | 0,08 | 0,10 |
* Для оптимального отвода стружки и повышения стойкости рекомендуется охлаждение воздухом ”. ** При фрезерование канавок (до54 HRC) скорость резания и подача снижаются на 30%
