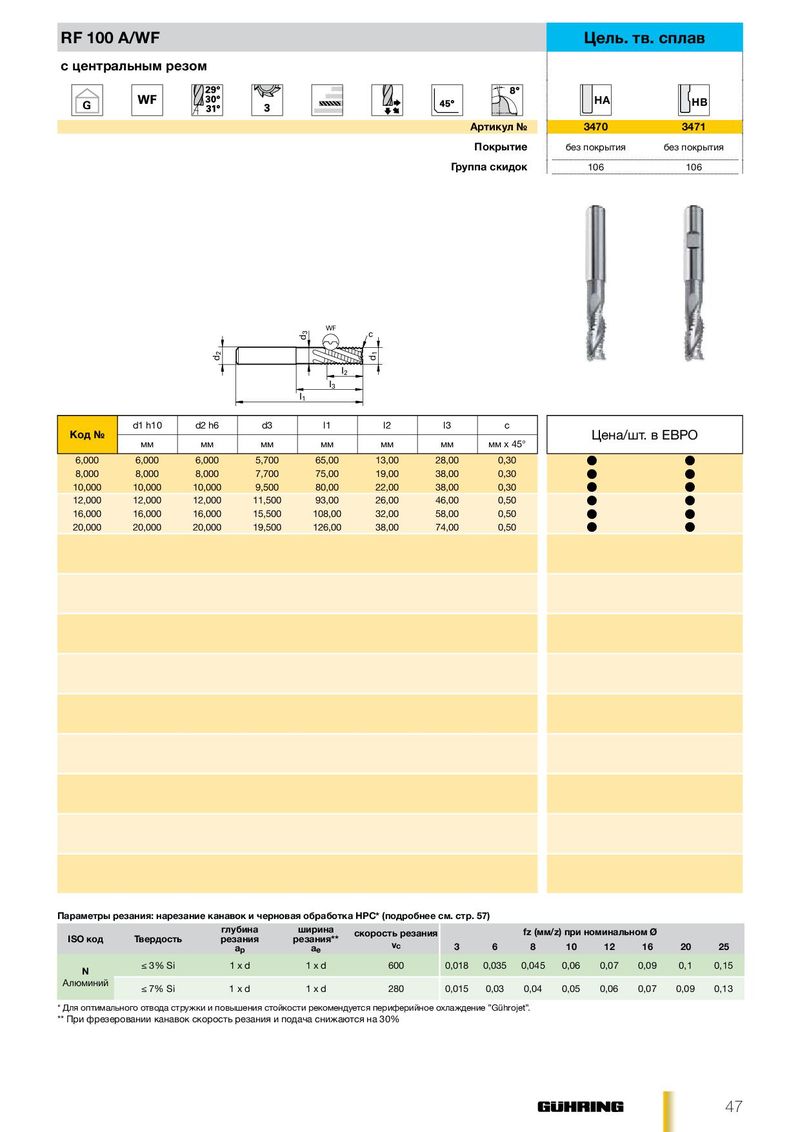

RF 100 A/WF Цель. тв. сплав
| G | HA | HB | |
| Артикул № | 3470 | 3471 |
Покрытие без покрытия без покрытия
Группа скидок 106 106
WF c
l2 l3 l1
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 6,000 | 6,000 | 6,000 | 5,700 | 65,00 | 13,00 | 28,00 | 0,30 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 75,00 | 19,00 | 38,00 | 0,30 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 80,00 | 22,00 | 38,00 | 0,30 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 93,00 | 26,00 | 46,00 | 0,50 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 108,00 | 32,00 | 58,00 | 0,50 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 126,00 | 38,00 | 74,00 | 0,50 | l | l |
Параметры резания: нарезание канавок и черновая обработка HPC* (подробнее см. стр. 57)
| ISO код | Твердость | глубина резания ap | ширина резания ae | скорость резания vc | 3 | 6 | fz (мм/ 8 | z) при н 10 | оминаль 12 | ном Ø 16 | 20 | 25 |
| N | ≤ 3%Si | 1 xd | 1 xd | 600 | 0,018 | 0,035 | 0,045 | 0,06 | 0,07 | 0,09 | 0,1 | 0,15 |
| Алюминий | ≤ 7%Si | 1 x d | 1 x d | 280 | 0,015 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,09 | 0,13 |
* Для оптимального отвода стружки и повышения стойкости рекомендуется периферийное охлаждение ”Gührojet”. ** При фрезеровании канавок скорость резания и подача снижаются на 30%
