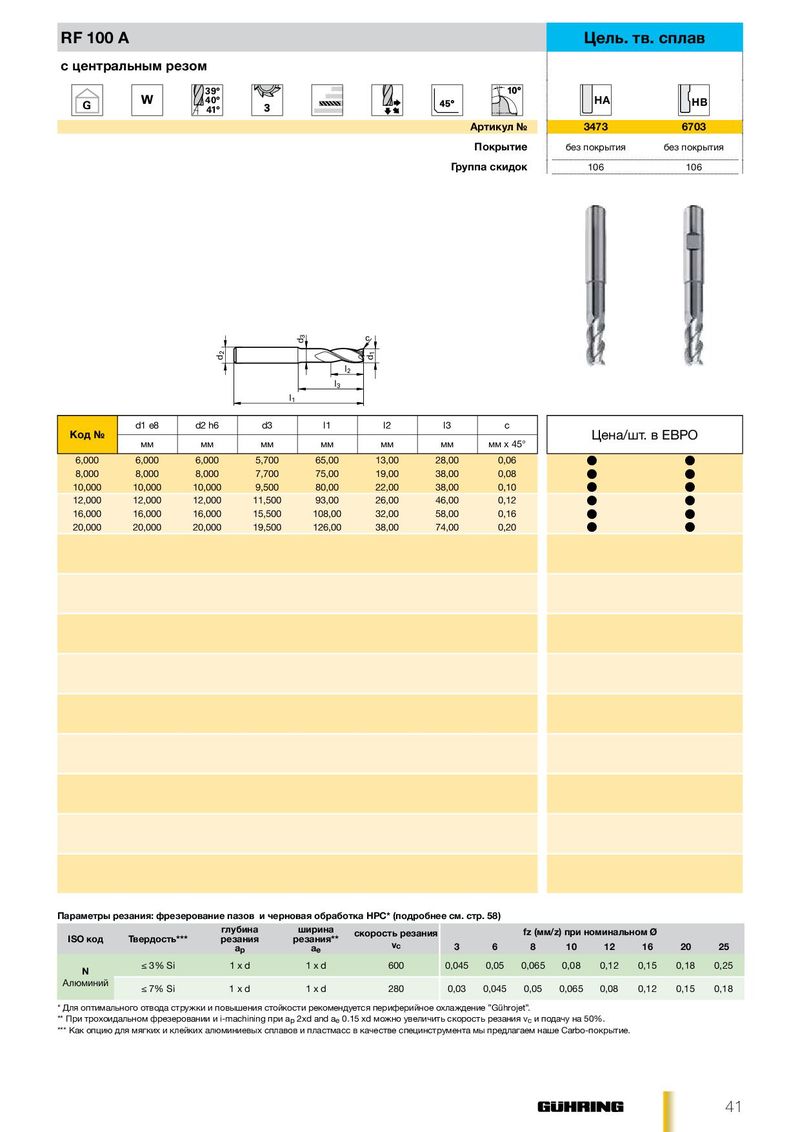

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100 - страница 41
Навигация
Каталог Guhring инструмент PKD CBN
Каталог Guhring техническая документация
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring резьбонарезной инструмент
| G | 40° | HA | HB | |
| 41° | ||||
| Артикул № | 3473 | 6703 |
Покрытие без покрытия без покрытия
Группа скидок 106 106
c
l2 l 3 l1
| d1 e8 | d2 h6 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 6,000 | 6,000 | 6,000 | 5,700 | 65,00 | 13,00 | 28,00 | 0,06 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 75,00 | 19,00 | 38,00 | 0,08 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 80,00 | 22,00 | 38,00 | 0,10 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 93,00 | 26,00 | 46,00 | 0,12 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 108,00 | 32,00 | 58,00 | 0,16 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 126,00 | 38,00 | 74,00 | 0,20 | l | l |
Параметры резания: фрезерование пазов и черновая обработка HPC* (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания ap | ширина резания ae | скорость резания vc | 3 | 6 | fz (мм/ 8 | z) при н 10 | оминаль 12 | ном Ø 16 | 20 | 25 |
| N | ≤ 3%Si | 1 xd | 1 xd | 600 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 | 0,15 | 0,18 | 0,25 |
| Алюминий | ≤ 7%Si | 1 x d | 1 x d | 280 | 0,03 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 | 0,15 | 0,18 |
* Для оптимального отвода стружки и повышения стойкости рекомендуется периферийное охлаждение ”Gührojet”. ** При трохоидальном фрезеровании и i-machining при ap 2xd and ae 0.15 xd можно увеличить скорость резания vc и подачу на 50%.
