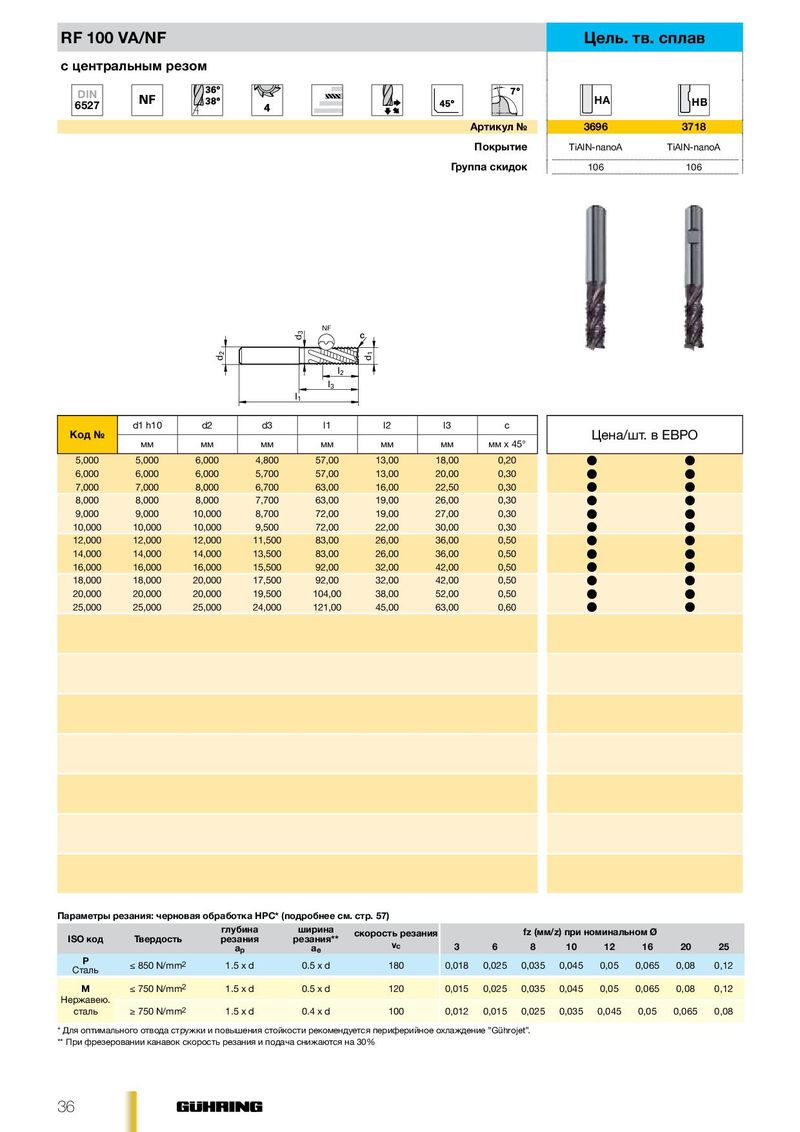

RF 100 VA/NF Цель. тв. сплав
DIN HA
6527 HB
Артикул № 3696 3718
Покрытие TiAlN-nanoA TiAlN-nanoA
Группа скидок 106 106
NF
l2 l3 l1
| d1 h10 | d2 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 5,000 | 5,000 | 6,000 | 4,800 | 57,00 | 13,00 | 18,00 | 0,20 | l | l |
| 6,000 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 0,30 | l | l |
| 7,000 | 7,000 | 8,000 | 6,700 | 63,00 | 16,00 | 22,50 | 0,30 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 0,30 | l | l |
| 9,000 | 9,000 | 10,000 | 8,700 | 72,00 | 19,00 | 27,00 | 0,30 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 0,30 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 0,50 | l | l |
| 14,000 | 14,000 | 14,000 | 13,500 | 83,00 | 26,00 | 36,00 | 0,50 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 0,50 | l | l |
| 18,000 | 18,000 | 20,000 | 17,500 | 92,00 | 32,00 | 42,00 | 0,50 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 0,50 | l | l |
| 25,000 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 0,60 | l | l |
Параметры резания: черновая обработка НРС* (подробнее см. стр. 57)
| ISO код | Твердость | глубина резания ap | ширина резания ae | скорость резания vc | 3 | 6 | fz (мм/ 8 | z) при н 10 | оминаль 12 | ном Ø 16 | 20 | 25 |
| P Сталь | ≤ 850 N/mm2 | 1.5xd | 0.5xd | 180 | 0,018 | 0,025 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 |
| M | ≤ 750 N/mm2 | 1.5xd | 0.5xd | 120 | 0,015 | 0,025 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 | 0,12 |
| Нержавею. сталь | ≥ 750 N/mm2 | 1.5xd | 0.4 xd | 100 | 0,012 | 0,015 | 0,025 | 0,035 | 0,045 | 0,05 | 0,065 | 0,08 |
