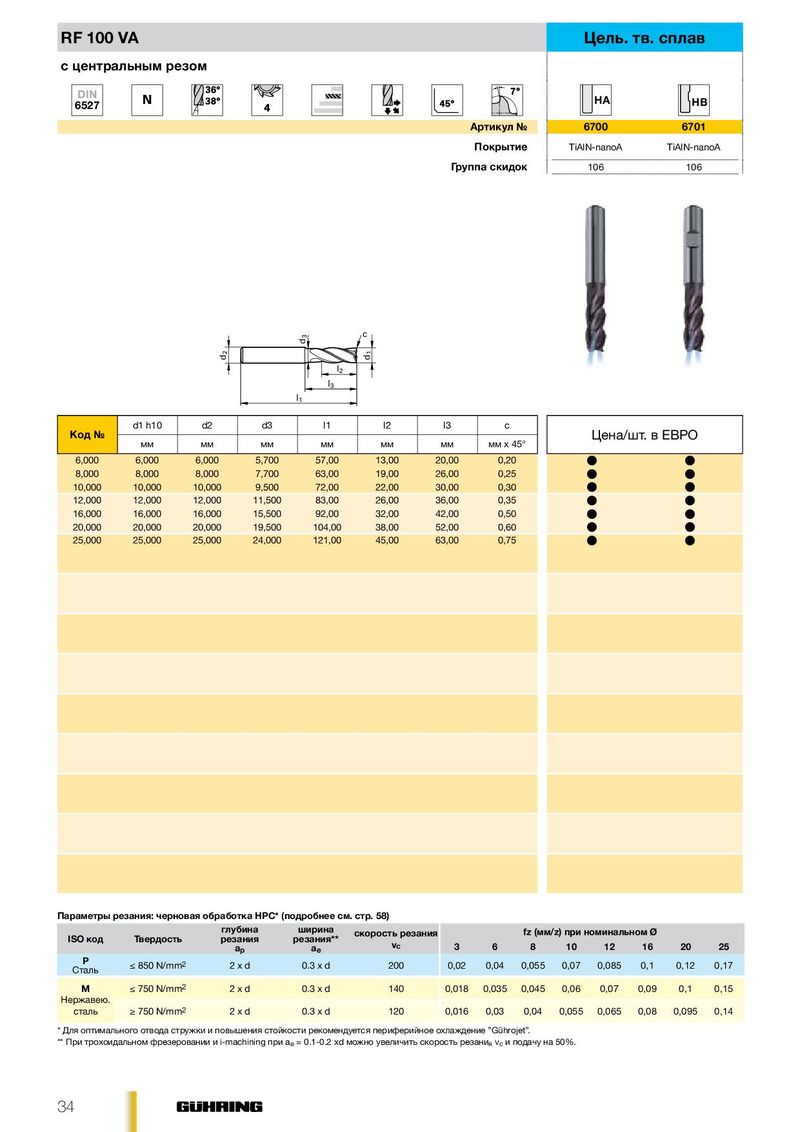

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100 - страница 34
Навигация
Каталог Guhring инструмент PKD CBN
Каталог Guhring техническая документация
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring резьбонарезной инструмент
DIN HA
6527 HB
Артикул № 6700 6701
Покрытие TiAlN-nanoA TiAlN-nanoA
Группа скидок 106 106
c
l2 l 3 l1
| d1 h10 | d2 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 6,000 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 0,20 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 0,25 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 0,30 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 0,35 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 0,50 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 0,60 | l | l |
| 25,000 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 0,75 | l | l |
Параметры резания: черновая обработка НРС* (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания ap | ширина резания ae | скорость резания vc | 3 | 6 | fz (мм/ 8 | z) при н 10 | оминаль 12 | ном Ø 16 | 20 | 25 |
| P Сталь | ≤ 850 N/mm2 | 2 xd | 0.3xd | 200 | 0,02 | 0,04 | 0,055 | 0,07 | 0,085 | 0,1 | 0,12 | 0,17 |
| M | ≤ 750 N/mm2 | 2 xd | 0.3xd | 140 | 0,018 | 0,035 | 0,045 | 0,06 | 0,07 | 0,09 | 0,1 | 0,15 |
| Нержавею. | ||||||||||||
| сталь | ≥ 750 N/mm2 | 2 xd | 0.3xd | 120 | 0,016 | 0,03 | 0,04 | 0,055 | 0,065 | 0,08 | 0,095 | 0,14 |
