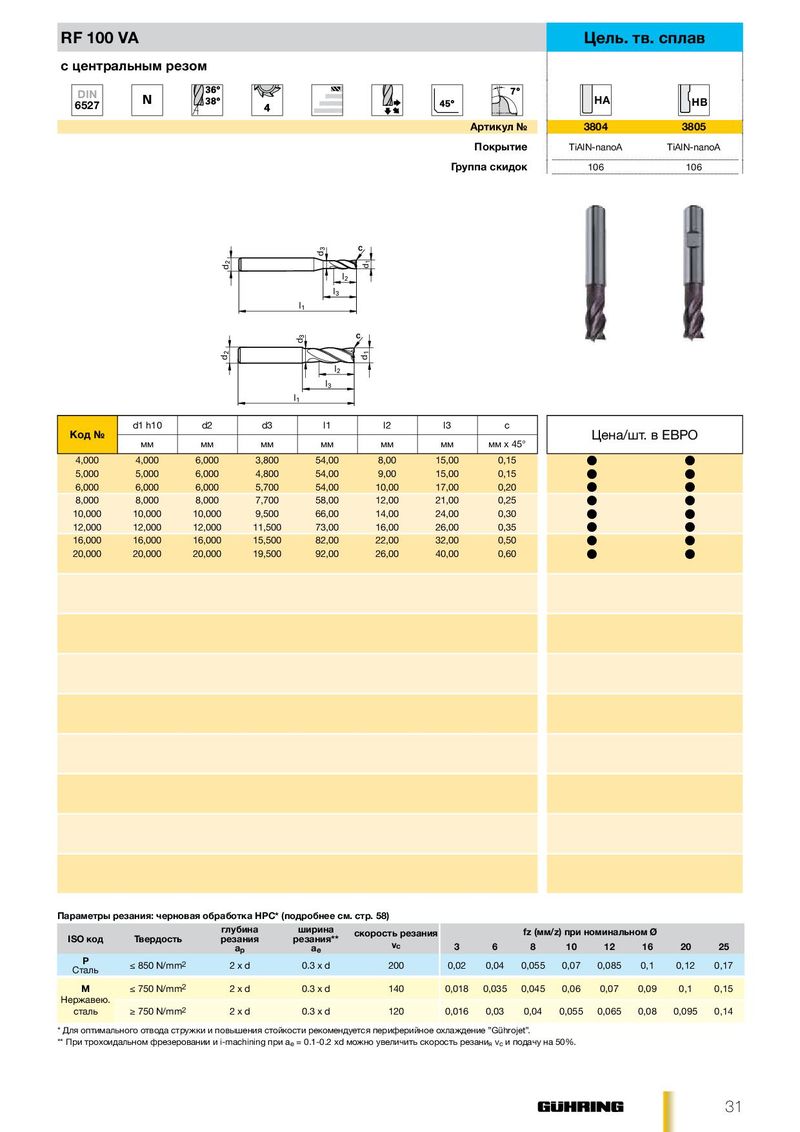

RF 100 VA - Концевая фреза с центральным резом
DIN HA
для нержавеющих сталей 6527 HB
Артикул № 3804 3805
Покрытие TiAlN-nanoA TiAlN-nanoA
Группа скидок 106 106
l2 l3 l1
l2 l 3 l1
| d1 h10 | d2 | d3 | l1 | l2 | l3 | c | Цена/шт. в ЕВРО | ||
| Код № | |||||||||
| мм | мм | мм | мм | мм | мм | мм x 45° | |||
| 4,000 | 4,000 | 6,000 | 3,800 | 54,00 | 8,00 | 15,00 | 0,15 | l | l |
| 5,000 | 5,000 | 6,000 | 4,800 | 54,00 | 9,00 | 15,00 | 0,15 | l | l |
| 6,000 | 6,000 | 6,000 | 5,700 | 54,00 | 10,00 | 17,00 | 0,20 | l | l |
| 8,000 | 8,000 | 8,000 | 7,700 | 58,00 | 12,00 | 21,00 | 0,25 | l | l |
| 10,000 | 10,000 | 10,000 | 9,500 | 66,00 | 14,00 | 24,00 | 0,30 | l | l |
| 12,000 | 12,000 | 12,000 | 11,500 | 73,00 | 16,00 | 26,00 | 0,35 | l | l |
| 16,000 | 16,000 | 16,000 | 15,500 | 82,00 | 22,00 | 32,00 | 0,50 | l | l |
| 20,000 | 20,000 | 20,000 | 19,500 | 92,00 | 26,00 | 40,00 | 0,60 | l | l |
Параметры резания: черновая обработка НРС* (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания ap | ширина резания ae | скорость резания vc | 3 | 6 | fz (мм/ 8 | z) при н 10 | оминаль 12 | ном Ø 16 | 20 | 25 |
| P Сталь | ≤ 850 N/mm2 | 2 xd | 0.3xd | 200 | 0,02 | 0,04 | 0,055 | 0,07 | 0,085 | 0,1 | 0,12 | 0,17 |
| M | ≤ 750 N/mm2 | 2 xd | 0.3xd | 140 | 0,018 | 0,035 | 0,045 | 0,06 | 0,07 | 0,09 | 0,1 | 0,15 |
| Нержавею. | ||||||||||||
| сталь | ≥ 750 N/mm2 | 2 xd | 0.3xd | 120 | 0,016 | 0,03 | 0,04 | 0,055 | 0,065 | 0,08 | 0,095 | 0,14 |
