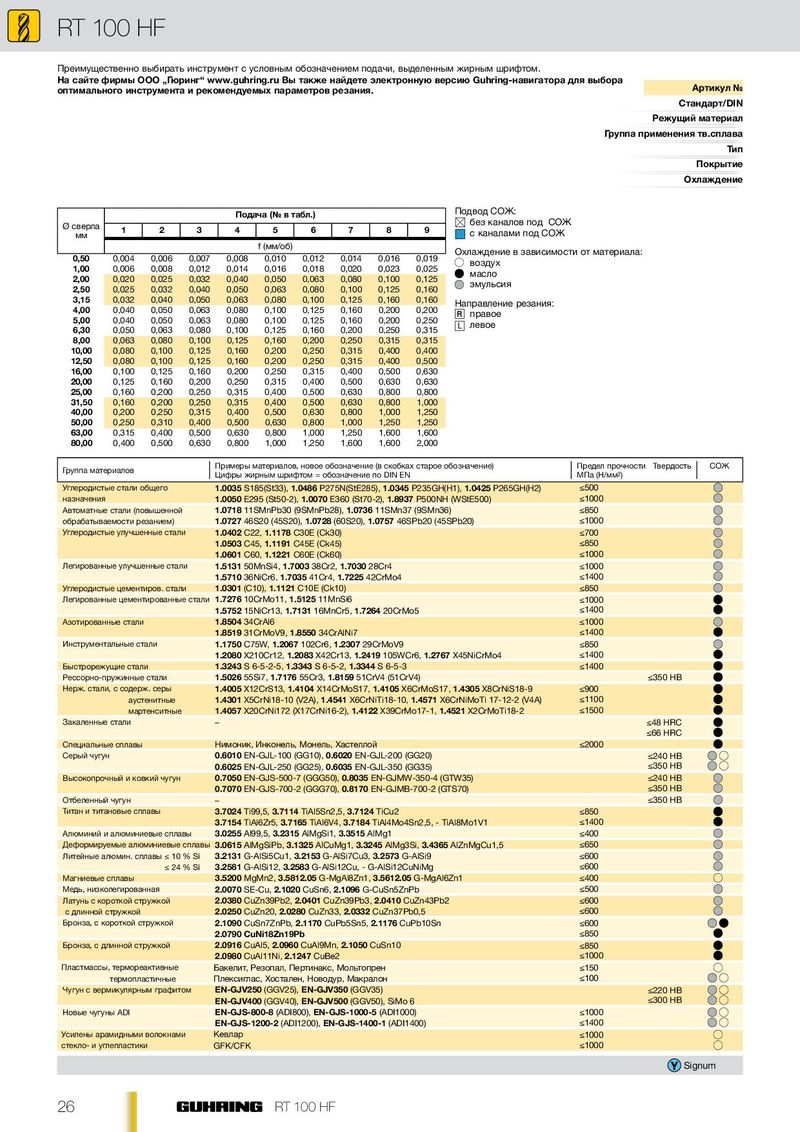

RT 100 HF
Преимущественно выбирать инструмент с условным обозначением подачи, выделенным жирным шрифтом. На сайте фирмы ООО „Гюринг“ www.guhring.ru Вы также найдете электронную версию Guhring-навигатора для выбора оптимального инструмента и рекомендуемых параметров резания. Артикул № Стандарт/DIN Режущий материал Группа применения тв.сплава Тип Покрытие Охлаждение Подача (№ в табл.) Подвод СОЖ: Ø сверла без каналов под СОЖ
1 2 3 4 5 6 7 8 9 с каналами под СОЖ
мм f (мм/об) Охлаждение в зависимости от материала:
| 0,50 | 0,004 | 0,006 | 0,007 | 0,008 | 0,010 | 0,012 | 0,014 | 0,016 | 0,019 | воздух |
| 1,00 | 0,006 | 0,008 | 0,012 | 0,014 | 0,016 | 0,018 | 0,020 | 0,023 | 0,025 | масло |
| 2,00 | 0,020 | 0,025 | 0,032 | 0,040 | 0,050 | 0,063 | 0,080 | 0,100 | 0,125 | эмульсия |
| 2,50 | 0,025 | 0,032 | 0,040 | 0,050 | 0,063 | 0,080 | 0,100 | 0,125 | 0,160 | |
| 3,15 | 0,032 | 0,040 | 0,050 | 0,063 | 0,080 | 0,100 | 0,125 | 0,160 | 0,160 | Направление резания: |
| 4,00 | 0,040 | 0,050 | 0,063 | 0,080 | 0,100 | 0,125 | 0,160 | 0,200 | 0,200 | правое |
| 5,00 | 0,040 | 0,050 | 0,063 | 0,080 | 0,100 | 0,125 | 0,160 | 0,200 | 0,250 | левое |
| 6,30 | 0,050 | 0,063 | 0,080 | 0,100 | 0,125 | 0,160 | 0,200 | 0,250 | 0,315 | L |
| 8,00 | 0,063 | 0,080 | 0,100 | 0,125 | 0,160 | 0,200 | 0,250 | 0,315 | 0,315 | |
| 10,00 | 0,080 | 0,100 | 0,125 | 0,160 | 0,200 | 0,250 | 0,315 | 0,400 | 0,400 | |
| 12,50 | 0,080 | 0,100 | 0,125 | 0,160 | 0,200 | 0,250 | 0,315 | 0,400 | 0,500 | |
| 16,00 | 0,100 | 0,125 | 0,160 | 0,200 | 0,250 | 0,315 | 0,400 | 0,500 | 0,630 | |
| 20,00 | 0,125 | 0,160 | 0,200 | 0,250 | 0,315 | 0,400 | 0,500 | 0,630 | 0,630 | |
| 25,00 | 0,160 | 0,200 | 0,250 | 0,315 | 0,400 | 0,500 | 0,630 | 0,800 | 0,800 | |
| 31,50 | 0,160 | 0,200 | 0,250 | 0,315 | 0,400 | 0,500 | 0,630 | 0,800 | 1,000 | |
| 40,00 | 0,200 | 0,250 | 0,315 | 0,400 | 0,500 | 0,630 | 0,800 | 1,000 | 1,250 | |
| 50,00 | 0,250 | 0,310 | 0,400 | 0,500 | 0,630 | 0,800 | 1,000 | 1,250 | 1,250 | |
| 63,00 | 0,315 | 0,400 | 0,500 | 0,630 | 0,800 | 1,000 | 1,250 | 1,600 | 1,600 | |
| 80,00 | 0,400 | 0,500 | 0,630 | 0,800 | 1,000 | 1,250 | 1,600 | 1,600 | 2,000 |
Примеры материалов, новое обозначение (в скобках старое обозначение) Предел прочности Твердость СОЖ
Группа материалов Цифры жирным шрифтом = обозначение по DIN EN MПа (Н/мм2)
| Углеродистые стали общего | 1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 P265GH(H2) | ≤500 |
| назначения | 1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500) | ≤1000 |
| Автоматные стали (повышенной | 1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36) | ≤850 |
| обрабатываемости резанием) | 1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20) | ≤1000 |
| Углеродистые улучшенные стали | 1.0402 C22, 1.1178 C30E (Ck30) | ≤700 |
1.0503 C45, 1.1191 C45E (Ck45) ≤850 1.0601 C60, 1.1221 C60E (Ck60) ≤1000
Легированные улучшенные стали 1.5131 50MnSi4, 1.7003 38Cr2, 1.7030 28Cr4 ≤1000
1.5710 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 ≤1400
| Углеродистые цементиров. стали | 1.0301 (C10), 1.1121 C10E (Ck10) | ≤850 |
| Легированные цементированные стали | 1.7276 10CrMo11, 1.5125 11MnSi6 | ≤1000 |
1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 ≤1400
Азотированные стали 1.8504 34CrAl6 ≤1000
1.8519 31CrMoV9, 1.8550 34CrAlNi7 ≤1400
Инструментальные стали 1.1750 C75W, 1.2067 102Cr6, 1.2307 29CrMoV9 ≤850
1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2767 X45NiCrMo4 ≤1400
| Быстрорежущие стали | 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 | ≤1400 | |
| Рессорно-пружинные стали | 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 (51CrV4) | ≤350 HB | |
| Нерж. стали, с содерж. серы | 1.4005 X12CrS13, 1.4104 X14CrMoS17, 1.4105 X6CrMoS17, 1.4305 X8CrNiS18-9 | ≤900 | |
| аустенитные | 1.4301 X5CrNi18-10 (V2A), 1.4541 X6CrNiTi18-10, 1.4571 X6CrNiMoTi 17-12-2 (V4A) | ≤1100 | |
| мартенситные | 1.4057 X20CrNi172 (X17CrNi16-2), 1.4122 X39CrMo17-1, 1.4521 X2CrMoTi18-2 | ≤1500 | |
| Закаленные стали | – | ≤48 HRC |
≤66 HRC
| Специальные сплавы | Нимоник, Инконель, Монель, Хастеллой | ≤2000 | |
| Серый чугун | 0.6010 EN-GJL-100 (GG10), 0.6020 EN-GJL-200 (GG20) | ≤240 HB |
0.6025 EN-GJL-250 (GG25), 0.6035 EN-GJL-350 (GG35) ≤350 HB
Высокопрочный и ковкий чугун 0.7050 EN-GJS-500-7 (GGG50), 0.8035 EN-GJMW-350-4 (GTW35) ≤240 HB
0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) ≤350 HB
| Отбеленный чугун | – | ≤350 HB | |
| Титан и титановые сплавы | 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 | ≤850 |
3.7154 TiAl6Zr5, 3.7165 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5, - TiAl8Mo1V1 ≤1400
| Алюминий и алюминиевые сплавы | 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 | ≤400 |
| Деформируемые алюминиевые сплавы | 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si, 3.4365 AlZnMgCu1,5 | ≤650 |
| Литейные алюмин. сплавы ≤ 10 % Si | 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 | ≤600 |
| ≤ 24 % Si 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg | ≤600 | |
| Магниевые сплавы | 3.5200 MgMn2, 3.5812.05 G-MgAl8Zn1, 3.5612.05 G-MgAl6Zn1 | ≤400 |
| Медь, низколегированная | 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb | ≤500 |
| Латунь с короткой стружкой | 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 | ≤600 |
| с длинной стружкой | 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 | ≤600 |
| Бронза, с короткой стружкой | 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn | ≤600 |
2.0790 CuNi18Zn19Pb ≤850
Бронза, с длинной стружкой 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050 CuSn10 ≤850
2.0980 CuAl11Ni, 2.1247 CuBe2 ≤1000
| Пластмассы, термореактивные | Бакелит, Резопал, Пертинакс, Мольтопрен | ≤150 | |
| термопластичные | Плексиглас, Хостален, Новодур, Макралон | ≤100 | |
| Чугун с вермикулярным графитом | EN-GJV250 (GGV25), EN-GJV350 (GGV35) | ≤220 HB |
EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6 ≤300 HB
Новые чугуны ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) ≤1000
EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400) ≤1400
| Усилены арамидными волокнами | Кевлар | ≤1000 |
| стекло- и углепластики | GFK/CFK | ≤1000 |
